EL Visiophone V100
5.1 Σύνδεση της μπουτονιέρας
800 mA max
*
5.1.1 Σε μηχανισμό αυλόπορτας Somfy
Σημείωση: Αν ο μηχανισμός λειτουργεί με ηλιακή ενέργεια, τα ενσύρματα χειριστήρια είναι απενεργοποιημένα. Σε αυτήν την περίπτωση θα πρέπει να
χρησιμοποιείτε τον τηλεχειρισμό της οθόνης για να χειρίζεστε το μηχανισμό της αυλόπορτας (βλ. σελίδα 17).
[1]. Αποσυνδέστε το μοτέρ της τροφοδοσίας δικτύου.
[2]. Αφαιρέστε το κάλυμμα του πίνακα ελέγχου ή του μοτέρ που περιλαμβάνει τα ηλεκτρονικά.

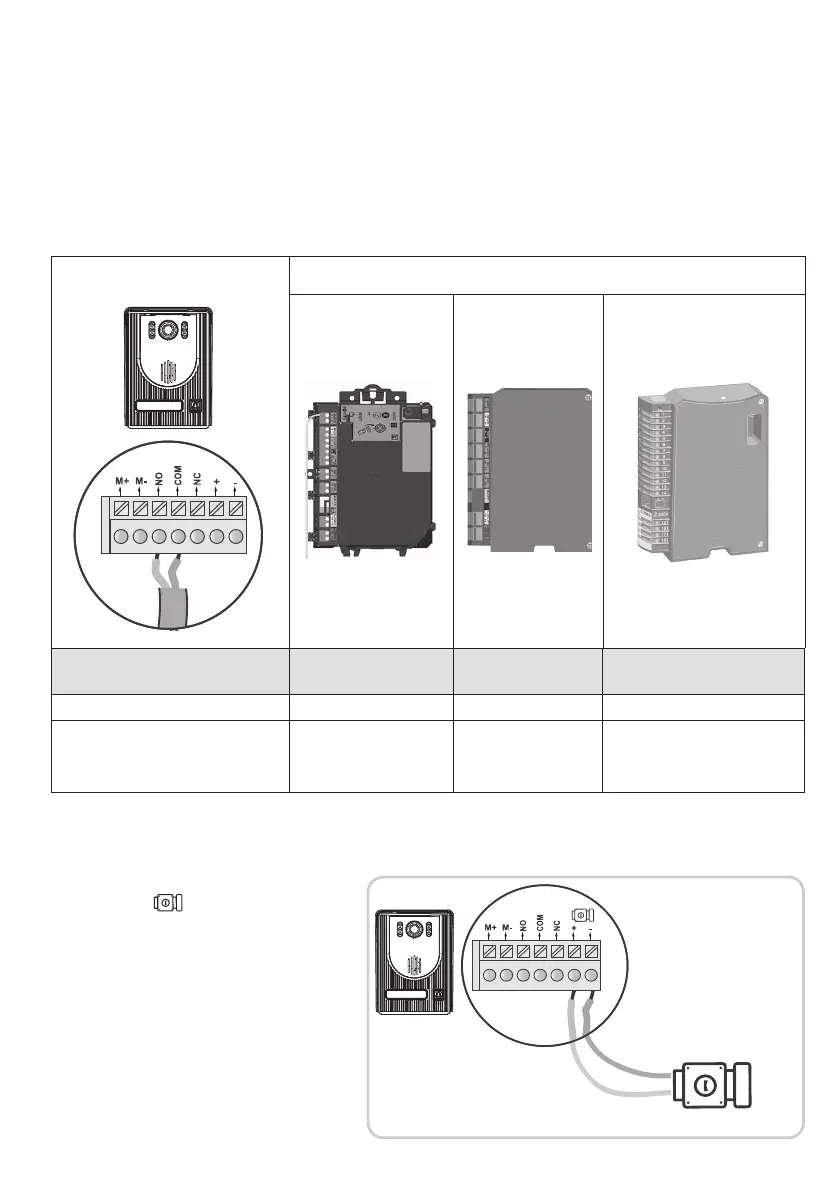

[3]. Σε μηχανισμούς που διαθέτουν ηλεκτρονικά που φαίνονται στην αριστερή πλευρά, συνδέστε την έξοδο ξηρής επαφής (COM και NO) της
μπουτονιέρας στους ακροδέκτες 3 και 4 (κίτρινη ετικέτα «BUS») των ηλεκτρονικών του μηχανισμού.
Σε μηχανισμούς που διαθέτουν ηλεκτρονικά που φαίνονται στη δεξιά πλευρά, συνδέστε την έξοδο ξηρής επαφής (COM και NO) της μπουτονιέρας στους
ακροδέκτες 5 και 3 του πίνακα ελέγχου του μηχανισμού για πλήρες άνοιγμα ή στους ακροδέκτες 6 και 3 για άνοιγμα πεζών.
Ηλεκτρονικές μονάδες μηχανισμών Somfy
ȈȣȞįȑıIJİ ıIJȠȣȢĮțȡȠįȑțIJİȢ
START
ıIJȠȣȢĮțȡȠįȑțIJİȢ
BUS
ıIJȠȣȢĮȡȚșȝȘȝȑȞȠȣȢĮțȡȠ-
įȑțIJİȢ
COM 53 3
NO 64
ȖȚĮʌȜȒȡİȢȐȞȠȚȖȝĮ
Ȓ
ȖȚĮȐȞȠȚȖȝĮʌİȗȫȞ
Σημείωση: Για να συνδέσετε την μπουτονιέρα σε άλλο μοντέλο μηχανισμού αυλόπορτας, ανατρέξτε στο εγχειρίδιο εγκατάστασης του συγκεκριμένου
μηχανισμού.
5.1.2 Σε ηλεκτρική γλώσσα/κλειδαριά
Συνδέστε την έξοδο της μπουτονιέρας στην ηλεκτρική
γλώσσα/κλειδαριά, σύμφωνα με το παρακάτω σχήμα.
Τηρήστε την πολικότητα +/-, αν διευκρινίζεται στο εγχειρίδιο
της γλώσσας/κλειδαριάς.
* δεν παρέχεται
Μπουτονιέρα
