Visiophone V100
FR
2 x 0,75mm² mini
(Optionnel)
2 fils
100 m max entre la platine et
le moniteur le plus éloigné
30 m max
2 boîtes de dérivation max. 1 boîte de dérivation max.
5 m max
5 m max
2 x 0,75mm² mini
Distance entre la platine de
rue et le moniteur
Câble à utiliser
Inférieure à 50 m 2 fils 0,5 mm² mini
Entre 50 et 100 m 2 fils 1 mm² mini
Nota : Nous vous conseillons
de passer le câble du
visiophone et le(s) câble(s)
du moteur du portail dans
des gaines séparées.
Les câbles
ne sont
pas
fournis.
Câbles du moteur
portail
Câble de la platine
au moniteur

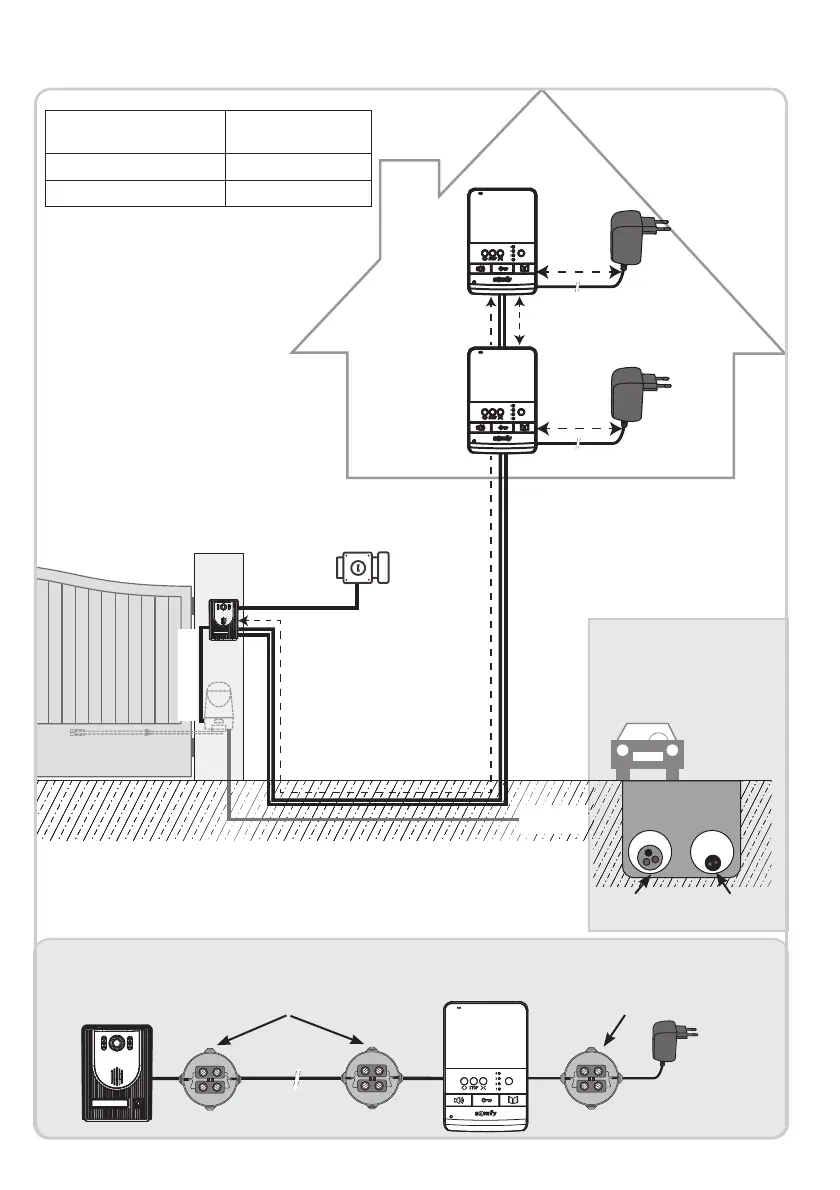

3.4 Installation type
Nota : Si vous devez utiliser des boîtes de dérivation pour câbler le visiophone, n'utilisez pas plus de deux boîtes entre la platine et le
moniteur et pas plus d'une boîte entre le moniteur et le bloc d'alimentation secteur.
