Sonoff DIY DUAL R3 User Manual

SONOFF TECHNOLOGIES CO., LTD.
Deutsch
19

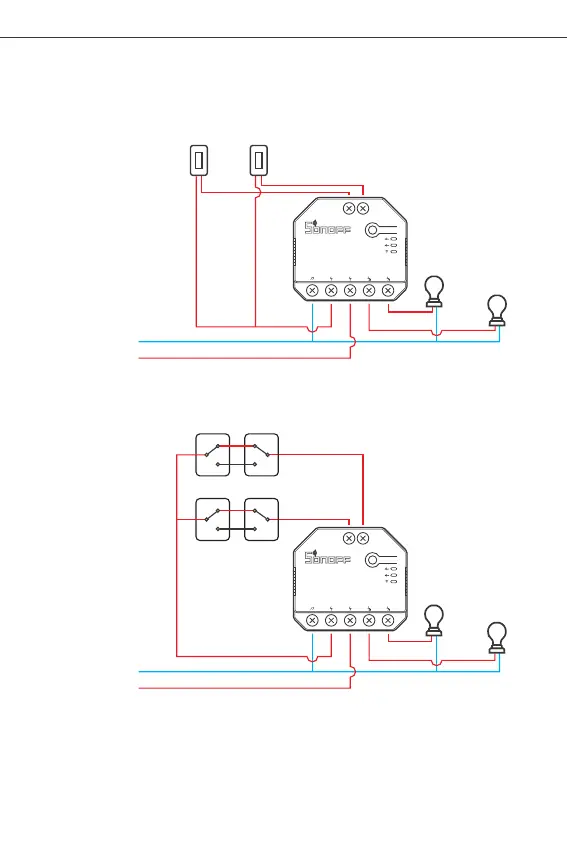

① Um eine doppelrelais Steuerung zu ermöglichen, sind S1 und S2 erforderlich, um
den Drucktastenschalter im Impulsmodus oder den Lichtwippschalter im
Flankenmodus anzuschließen:
1
2
S2 S1
N In L In L In LOut1LOut2
1
2
S2 S1
N In L In L In LOut1LOut2
② Schließen Sie SPDT-Schalter im Flankenmodus an, erreichen Sie die doppelte
Zweiwegesteuerung zu erzielen:
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
Switch Switch
N In
L In
L Out 1
L Out 2
N In
L In
L Out 1
L Out 2
Anleitung zur Verkabelung des Beleuchtungskörpers
