Sontex Superstatic 789 Installation Guide

0739P310 IG_Installation Guide Supercal 739_V01_2006_en_de_fr_it 7 Sontex SA, 2605 Sonceboz, Schweiz, Suisse

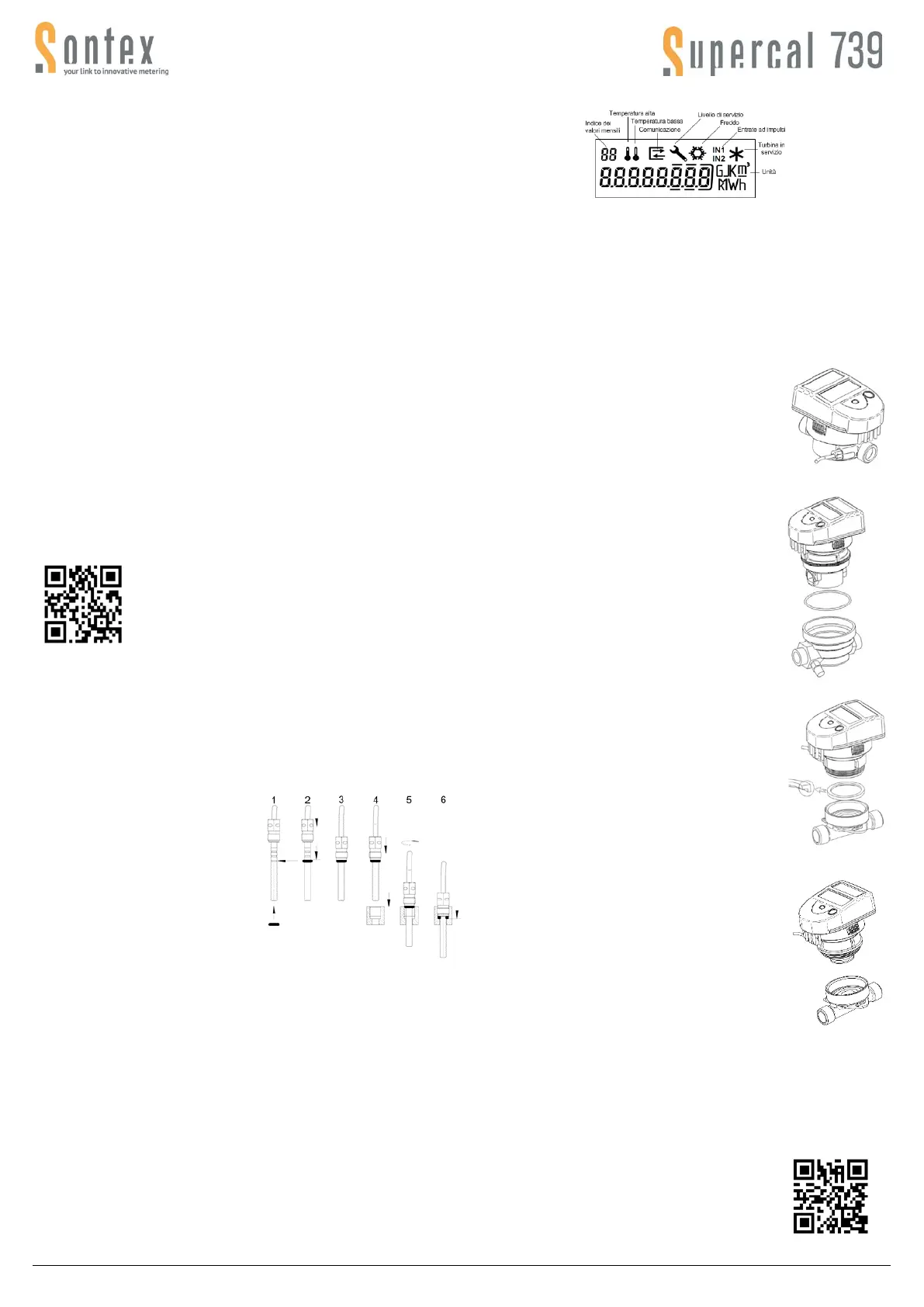

Guida per l’installazione Supercal 739
Indicazioni generali
Il contatore di energia termica compatto a getto singolo o a getto multiplo
Supercal 739 è uno strumento di misura di precisione accreditato per la
bolletazzione individuale dei costi di riscaldamento e deve essere maneggiato
con precauzione.
Il Supercal 739 risponde ai requisiti della direttiva europea MID 2014/32/UE
modulo B e D, come a quelli della norma EN 1434 classe 3.
Avvertenze
Il contatore di energia termica deve essere utilizzato conformemente alle
condizioni indicate sulla targhetta del fabbricante ! La rimozione dei sigilli può
essere effettuata unicamente da personale autorizzato.
Ignorando queste modalità, la garanzia e la calibrazione non sono più
responsabilità del fabbricante.
Prima del montaggio
I dati relativi all’installazione devono essere verificati ee paragonati con quelli del
contatore di energia termica.
Montaggio del contatore
Durante il montaggio rispettare le prescrizioni della norma EN1434-6.
Secondo la versione e il suo uso (contatore di calore e/o di freddo) il
contatore di energia deve essere montato dalla parte « fredda » o « calda »
dell’installazione, conformemente alle indicazioni del display LCD , menù
servizio e/o menù config (se disponibile).
Montare la volumetrica tenendo conto del senso del fluido (una freccia  è
visibile sulla volumetrica).
Montare il contatore tra due valvole di chiusura e a monte da eventuali valvole di
controllo in modo da evitare interferenze.Controllare la tenuta stagna nei differenti
punti dell’installazione.
Evitare un montaggio misto, cioé orizontale e verticale, in una stessa
installazione.
Effetuare una messa in servizio finale e documentarla.
Per tutte le ulteriori informazioni, come ad esempio le impostazioni per la
trasmissione radio, si prega di consultare il manuale d'uso dettagliato del
contatore di calore Supercal 739 disponibile sotto:
http://qr.tefm.ch/m003
Il codice QR si trova sull’etichetta dell’imballo come
che sul calcolatore Supercal 739 e permette
l’accesso al manuale.
Montaggio remoto dell’unità di calcolo
L’unità di calcolo può essere separata da quella volumetrica per fissarla ad una
parete con l’aiuto del supporto murale fornito. E raccomandato di fissare l’unità di
calcolo sopra quella volumetrica.
Montaggio delle sonde di temperatura
La sonda con marcatura senza colore viene inserita vicino alla volumetrica o
inserito in diretta nella stessa. La sonda di temperatura con il cavo marcato
colore arancione deve essere montata nel tubo opposto (nell’altro lato del circuito
dello scambio termico) a quello del Supercal 739.
1. Verificare se l’O-ring si trova e
nel terzo incastro.
2. Caso contrario, spingere l’O-ring
nell’incastro corrispondente.
3. Spingere la connessione filettata
(dado) fino all’O-ring.
4. Inserire il sensore di temperatura in
il raccordo del tubo.
5. Appena l'O-ring è in contatto con la
filettatura, avvitare il sensore di tem-
peratura a mano fino alla fermata
6. Infine serrare con una coppia di
serraggio massima di 1,4 Nm (corrisponde circa un ½ giro)
Un montaggio asimmetrico è anche possibile. In questo caso la sonda termica
avente una marcatura arancione sarà installata in un pozzetto, nell’altro lato del
circuito di scambio termico. In caso di montaggio asimmetrico le condizioni di
funzionamento nominali al limite inferiore del valore di flusso e al limite inferiore
della differenza di temperatura devono essere rispettate:
qi ≥ 200 l/h con ∆T
min
= 3K o qi ≥ 60 l/h con ∆T
min
≥ 6 K.
Assicurarsi che le sonde di temperatura siano montate fino in fondo ai pozzetti.
Codici di errore
Err 1 : Flusso più grande che 1.2 x qs o errore di volumetrica.
Err 2 : La temperatura misurata è fuori del campo omologato o sonda difettosa.
Display
L’ampio display LCD del Supercal 739 è stato concepito per essere letto
facilmente dall’utente.
L’indicazione « Disabled » significa che il Supercal 739 si trova in modo
stoccaggio e non conta né energia né volume. Per attivare il conteggio, si
prega di vedere il ‘’Manuale d’installazione’’.
Procedura di montaggio e attivazione del conteggio
1. Sciacquare i tubi
2. Chiudere le valvole prima e dopo il contatore.
3. Aprire la valvola di scarico per diminuire la pressione e svuotare l’acqua
contenuta tra le due valvole.
4. Tenere conto del senso del flusso
 Contatore a getto singolo
1. Mettere una guarnizione su ciascun lato della
volumetrica. Utilizzare solo guarnizioni
corrispondenti e nuove.
2. Avvitare fermamente i dadi con la mano. Con una
chiave stringere fino all’arresto meccanico.
3. Girare il display nella posizione voluta.
4. Verificare la tenuta stagna sotto pressione d’acqua.
 Contatore a getto multiplo coassiale con collegamento M77x1.5
1. Rimuovere il coperchio dalla base EAS o il
contatore da sostituire con l’aiuto di una chiave.
2. Ritirare la guarnizione, pulire le superfici e la
filettatura..
3. Posizionare la nuova guarnizione (o-ring) nella base
EAS. Verificare la posizione della guarnizione.
4. Lubrificare la filettatura (M77x1.5’) del contatore a
getto multiplo coassiale con un po’ di silicone
5. Rimuovere la protezione del contatore a getto
multiplo e posizionarlo nella base. Attenzione,
rispettare la posizione del foro cieco che si trova nel
contatore con la linguetta alla base!
6. Avvitare fermamente con la mano. Con una chiave
stringere fino all’ arresto meccanico.
 Contatore a getto multiplo coassiale con collegamento G2’’
1. Rimuovere il coperchio dalla base EAS o il
contatore da sostituire con l’aiuto di una chiave.
2. Ritirare la guarnizione, pulire le superfici e la
filettatura.
3. Posizionare la nuova guarnizione nella base EAS
con la superficie piatta verso l’alto. Verificare la
posizione della guarnizione.
4. Lubrificare la filettatura (G2’’) del contatore a getto
multiplo coassiale con un po di silicone.
5. Rimuovere la protezione del contatore a getto
multiplo e avvitarlo fermamente con la mano. Con
una chiave stringere fino all’ arresto meccanico.
 Contatore a getto multiplo coassiale con collegamento M62x2
1. Rimuovere il coperchio dalla base EAS o il
contatore da sostituire con l’aiuto di una chiave.
2. Lubrificare la filettatura del contatore a getto
multiplo coassiale con un po di silicone.
3. Rimuovere la protezione del contatore a getto
multiplo e avvitarlo fermamente con la mano. Con
una chiave stringere fino all’ arresto meccanico.
5. Girare il display nella posizione voluta.
6. Sigillare il contatore, la base EAS e le sonde di temperatura
In modo di stoccaggio (informazione « Disabled » sul display) attivare il
conteggio premendo a lungo sul tasto arancio (Se il menù « config » è
disponibile, prima configurare).
ATTENZIONE : questa azione è irreversibile !
Dichiarazione de conformità:
La dichiarazione de conformità dettagliata è disponibile
sul sito internet Sontex SA : www.sontex.ch o tramite il
codice QR seguente::
