17
つづく
1
3
SDI
ボードのケーブル
2
本を2で取り付け
たホルダーに固定する。
4 モニターのケーブル（
CN401
端子に接続
された）と
SDI
ボードのケーブル（
BB
基
板の
CN8
端子に接続された）を、付属の
パースロック（黒）で固定する。
8

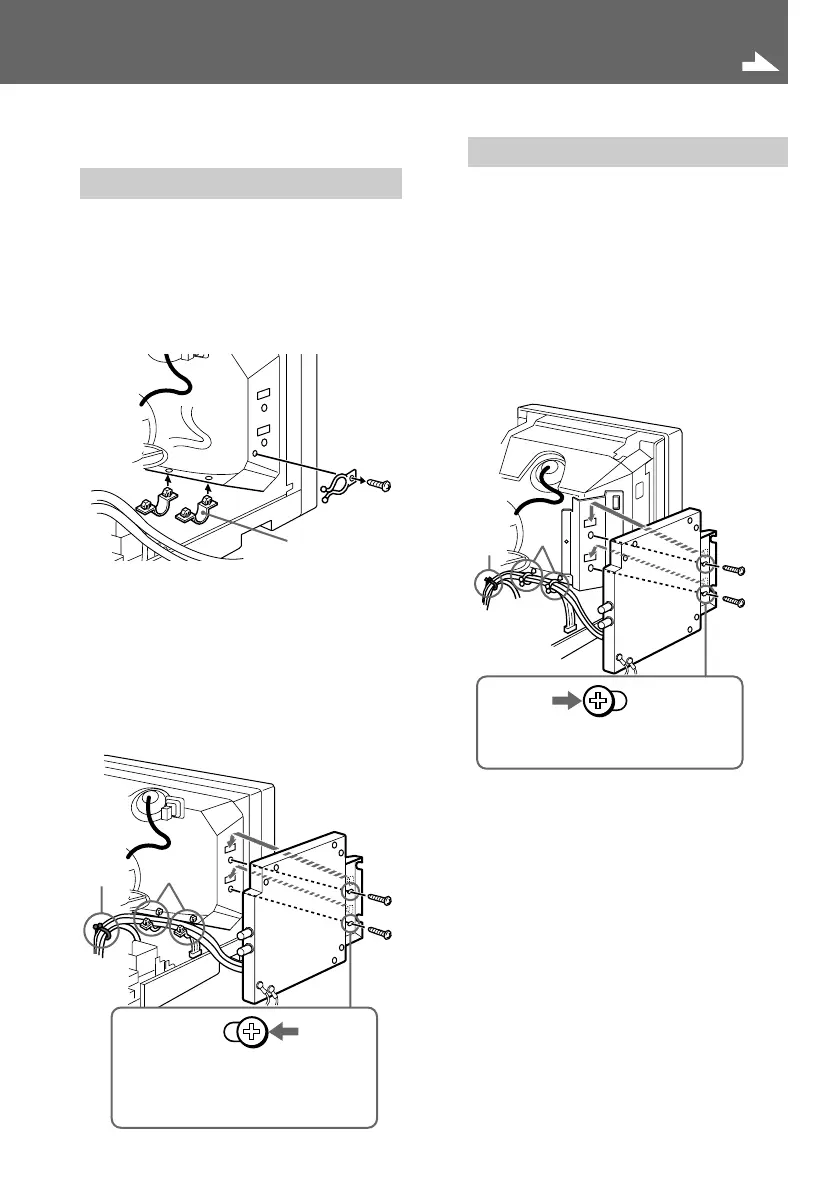

SDI
ボードをモニターに取り付ける。
14
インチモニターの場合
1 モニターのパースロックをはずし、固定
されていたモニターのケーブルをはず
す。
2 付属のホルダーを取り付ける。
ホルダー
2
SDI
ボードを後ろ（コネ
クター側）に引いて、
ネジで留める。
3
4
20
インチモニターの場合
1
SDI
ボードのケーブル
2
本を、モニターに
取り付けてあるパースロックで固定す
る。
2 モニターのケーブル（
CN401
端子に接続
された）と
SDI
ボードのケーブル（
BB
基
板の
CN8
端子に接続された）を、付属の
パースロック（黒）で固定する。
2
1
SDI
ボードを前（ディスプレイ
側）に押して、ネジで留める。
