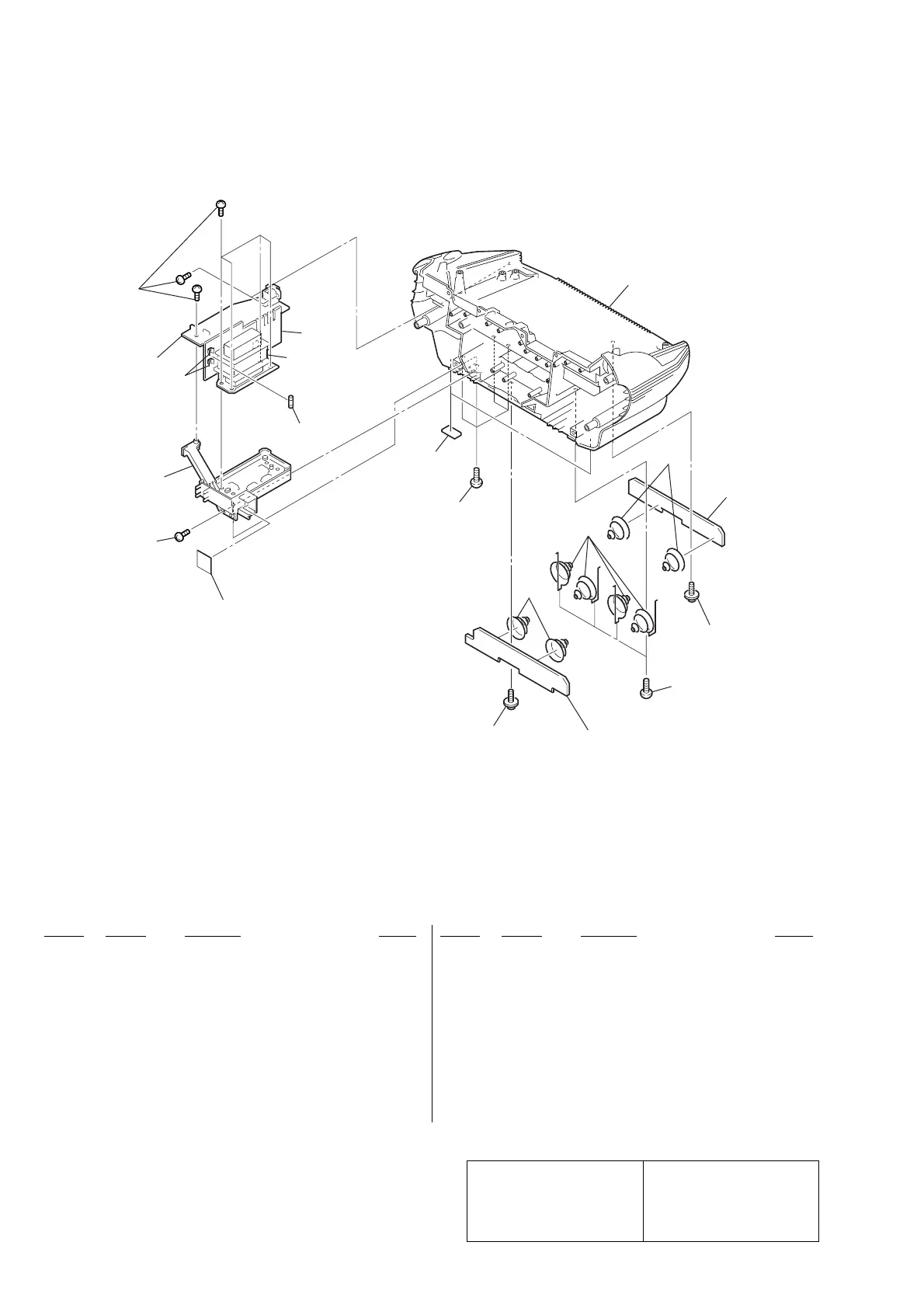

7-3. CABINET (REAR) SECTION
101
102
111
103
112
112
114
110
107
107
108
109
109
104
105
113
113
106
T901
F902
101 3-264-908-01 CHASSIS (TRANS)
* 102 1-860-920-11 POWER BOARD
* 103 1-860-921-11 TRANS BOARD
104 3-040-916-01 FOOT (FRONT), RUBBER
105 3-264-907-01 CABINET REAR (US)
105 3-264-907-21 CABINET REAR (CND)
105 3-264-907-31 CABINET REAR (EXCEPT US, CND)
* 106 1-860-915-11 BAT 2 BOARD
107 3-252-830-01 SCREW (B3), (+) PWH TAPPING
108 2-067-415-01 TERMINAL (+.-), BATTERY
109 3-238-135-01 TERMINAL (-), BATTERY
* 110 1-860-914-11 BAT 1 BOARD
111 1-533-233-31 FUSE HOLDER
112 3-254-143-01 SCREW (B3), (+) BV TAPPING
113 3-254-143-11 SCREW (B3), (+) BV TAPPING
114 3-266-180-01 SHEET TRANS CHASSIS
0F902 1-533-471-12 FUSE, GLASS TUBE (DIA. 5) T4A/250V
0T901 1-435-964-11 TRANSFORMER, POWER (US, CND, E)
0T901 1-435-965-11 TRANSFORMER, POWER
(AEP, UK, SP, AUS, CET)
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
