DCR-SR50E/SR60/SR60E/SR70E/SR80/SR80E_L2
4-36
KA KA KA
D6505
D6506
D6507
(LCD BACKLIGHT)
(LCD BACKLIGHT)
(LCD BACKLIGHT)
C
B
A
1234
56
05

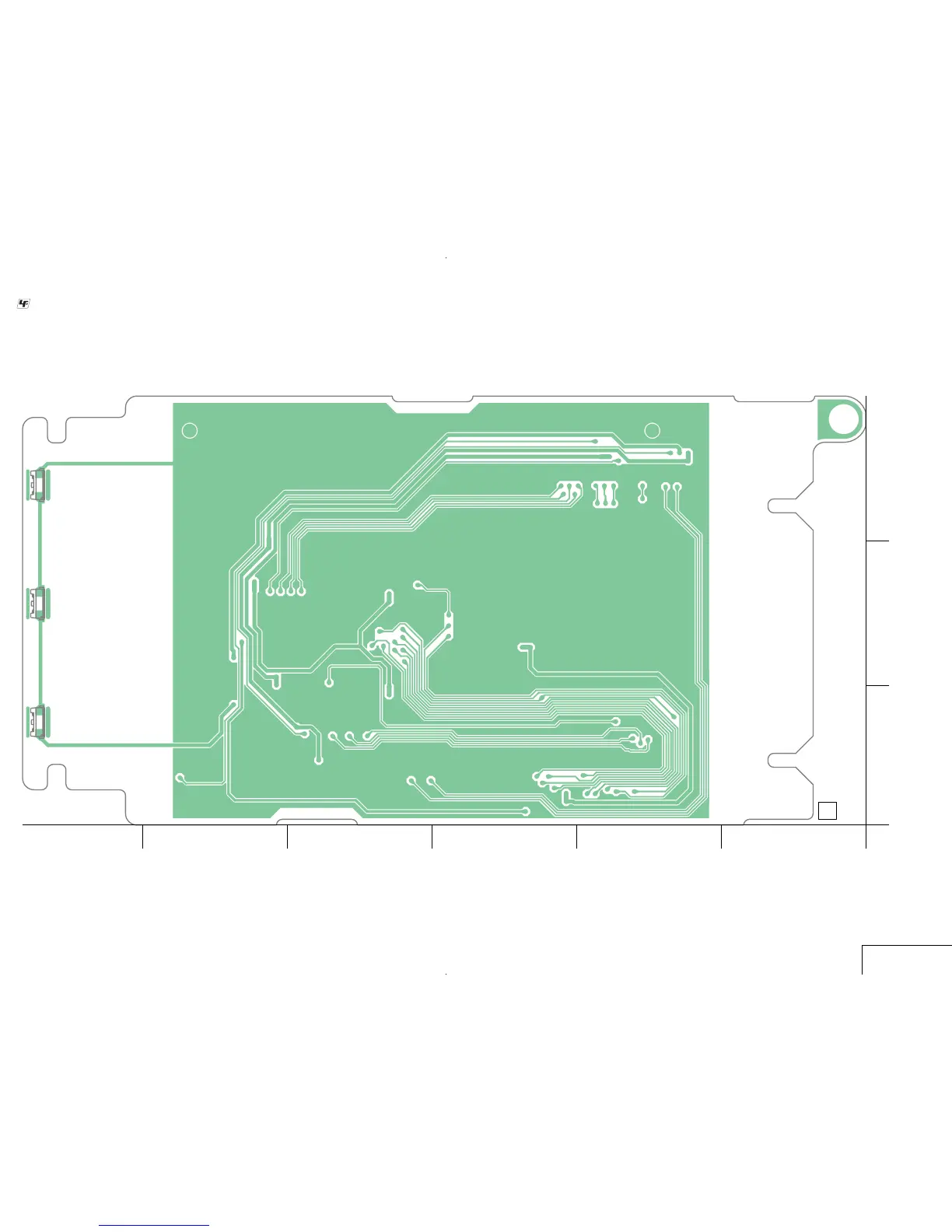

PD-297 BOARD (SIDE B)
111-870-396-
PD-297 (2 layers)
: Uses unleaded solder.
PD-297 (SIDE B)
