5-8
5. REPAIR PARTS LIST
5. REPAIR PARTS LIST
DSC-H2_L2
251
RY201
PRECAUTION DURING SOLENOID PLUNGER
INSTALLATION
Blue
White
C105
Red
258
259
260
255
254
256
257
261
262
251
252
253
1
Close the ST cover.
2
Plunger solenoid
3
Two claws
4
Solenoid retainer
1
5
7
6
5
PL-045 board
6
Apply the soldering in two points.
7
Tapping screw (M1.7x4)
2
4
3

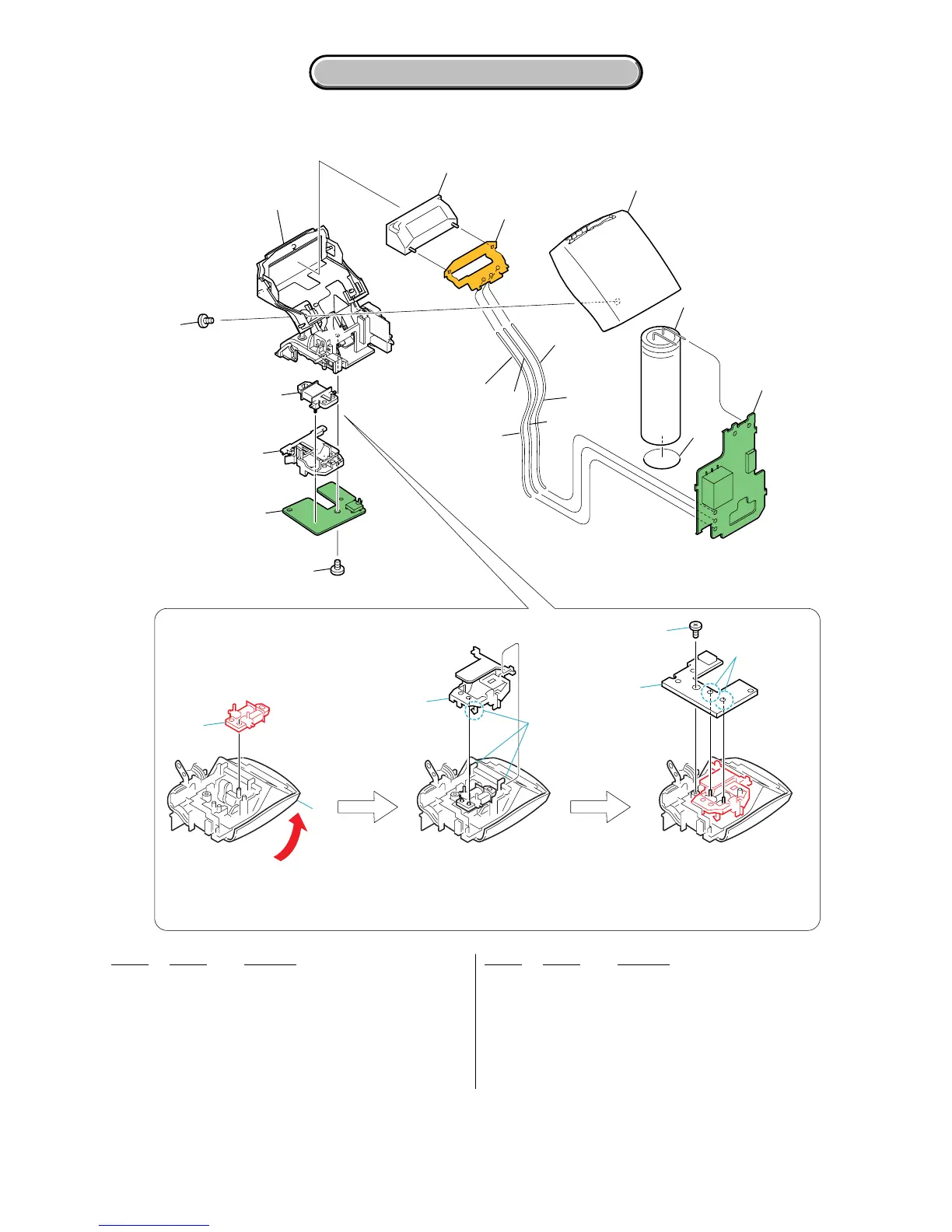

5-1-6. ST SECTION
Ref. No. Part No. Description Ref. No. Part No. Description
251 3-080-204-11 SCREW, TAPPING, P2
252 A-1176-908-A PL-045 BOARD, COMPLETE
253 2-629-818-01 RETAINER, SOLENOID
254 X-2108-912-1 BASE ASSY, ST
0 255 1-479-553-11 FLASH UNIT
256 A-1176-914-A ST-144 BOARD, COMPLETE
257 2-673-326-01 COVER, ST
258 1-964-411-11 HARNESS (HA-004) (RED)
259 1-964-411-21 HARNESS (HA-004) (WHITE)
260 1-964-411-31 HARNESS (HA-004) (BLUE)
261 A-1176-909-A ST-142 BOARD, COMPLETE
* 262 2-678-098-01 SHEET, ST ELECTROSTATIC
0 C105 1-112-763-11 CAP, ELECT 320uF 330V
RY201 1-455-038-11 SOLENOID, PLUNGER
• Refer to page 5-1 for mark 0.
