20IT
Quando si collega l’apparecchio con il cavo di
alimentazione in dotazione si potrebbe
danneggiare l’antenna elettrica, se questa non
dispone di scatola a relè.
Al connettore del diffusore dell’auto
Al connettore di alimentazione dell’auto
Collegamento semplice del subwoofer
È possibile utilizzare un subwoofer senza un
amplificatore di potenza quando è collegato a un
cavo del diffusore posteriore.
Note
È necessario preparare i cavi del diffusore posteriore.
Usare un subwoofer di impedenza compresa tra 4 e 8
ohm e con capacità di potenza adeguata, altrimenti il
subwoofer potrebbe essere danneggiato.
Collegamento per la conservazione della
memoria
Quando il cavo di ingresso alimentazione giallo è
collegato, viene sempre fornita alimentazione al
circuito di memoria anche quando l’interruttore di
accensione è spento.
Collegamento dei diffusori
Prima di collegare i diffusori spegnere
l’apparecchio.
Usare diffusori di impedenza compresa tra 4 e 8
ohm e con capacità di potenza adeguata,
altrimenti i diffusori potrebbero venire
danneggiati.

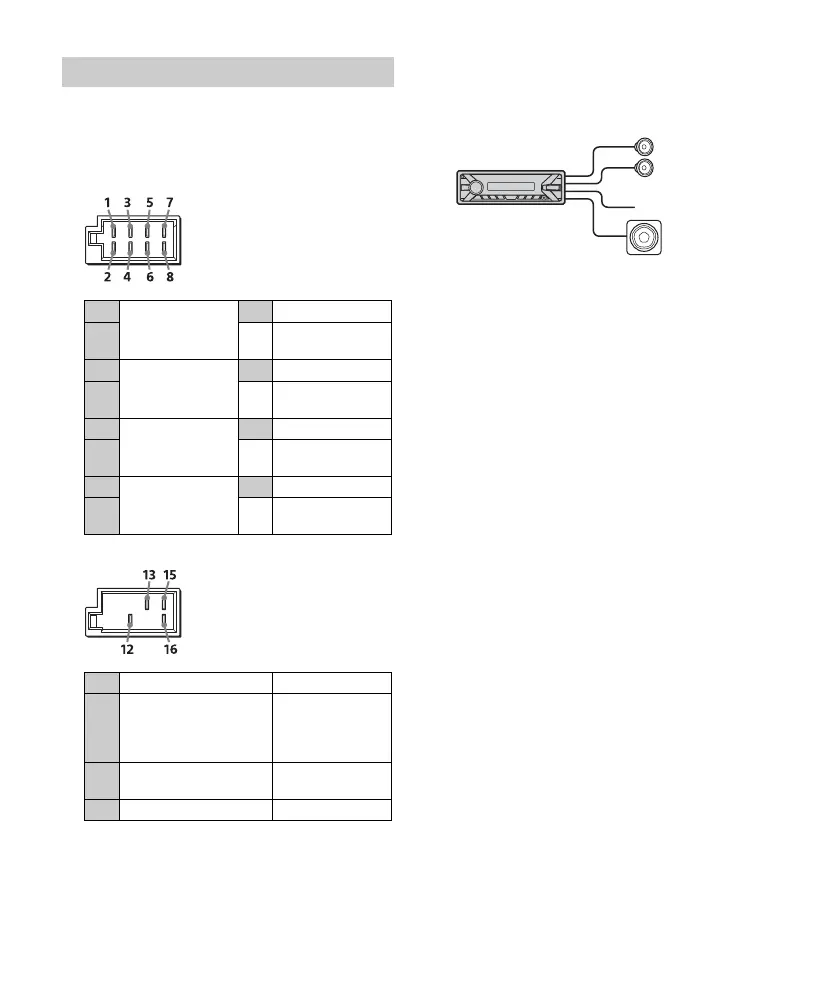

Collegamenti
1
Diffusore
posteriore (destro)
Viola
2
A strisce viola/
nero
3
Diffusore
anteriore (destro)
Grigio
4
A strisce grigio/
nero
5
Diffusore
anteriore (sinistro)
Bianco
6
A strisce bianco/
nero
7
Diffusore
posteriore
(sinistro)
Verde
8
A strisce verde/
nero
12 alimentazione continua Giallo
13
antenna elettrica/
controllo
dell’amplificatore di
potenza (REM OUT)
A strisce blu/
bianco
15
alimentazione
commutata
Rosso
16 terra Nero
Diffusore anteriore
Subwoofer
