21IT

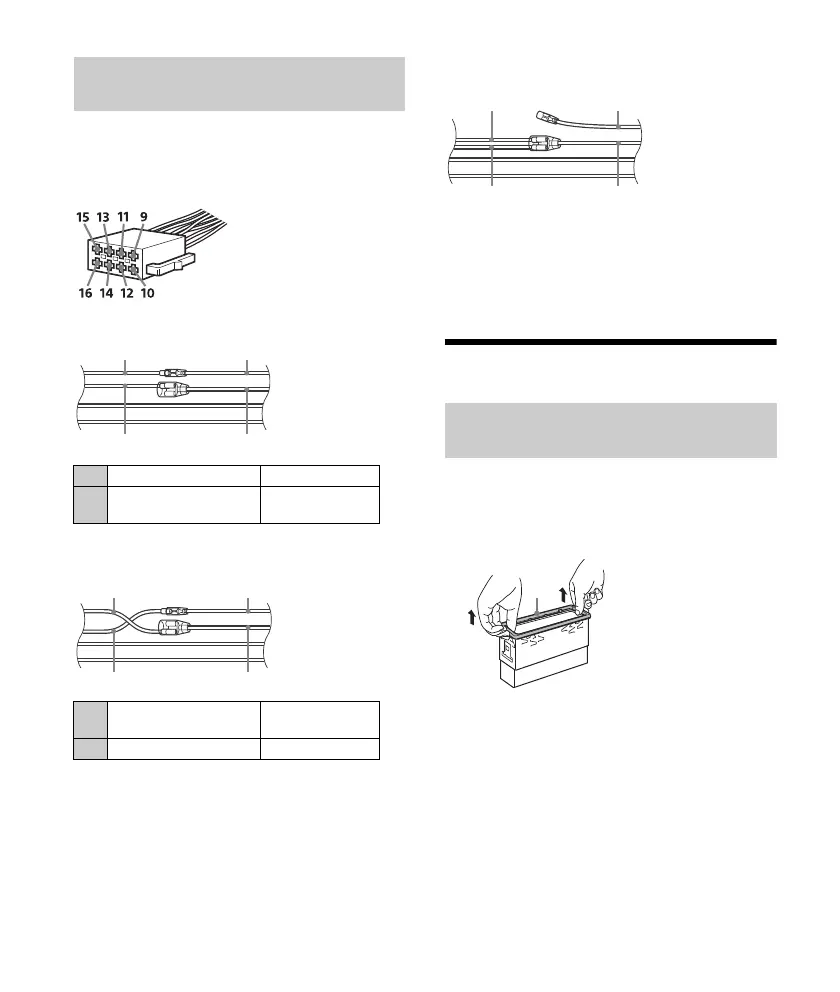

Controllare il connettore di alimentazione ausiliaria
e far corrispondere correttamente i collegamenti
dei cavi a seconda dell’automobile.
Collegamento normale
Se le posizioni dei cavi rosso e giallo sono
invertite
Se l’auto è sprovvista della posizione ACC
(accessoria)
Dopo aver fatto corrispondere i collegamenti e aver
commutato i cavi di alimentazione, collegare
l’apparecchio all’alimentazione dell’automobile. Per
eventuali domande o problemi riguardanti
l’apparecchio non trattati nel presente manuale,
rivolgersi all’autoconcessionario.
Installazione
Prima di installare l’apparecchio, rimuovere la
cornice protettiva e la staffa dall’apparecchio.
1 Afferrare entrambe le estremità della
cornice protettiva , quindi estrarla.
Diagramma dei collegamenti di
alimentazione
12 alimentazione continua Giallo
15
alimentazione
commutata
Rosso
12
alimentazione
commutata
Giallo
15 alimentazione continua Rosso
Connettore di alimentazione ausiliaria
Rimozione della staffa e della cornice
protettiva
