13ES
Si tiene una antena motorizada sin caja de
relés, la conexión de esta unidad con los
cables de alimentación suministrados
puede dañar la antena.
Al conector del altavoz del vehículo
Al conector de alimentación del
vehículo
Conexión fácil de subwoofer
Puede utilizar un subwoofer sin un
amplificador de potencia si está conectado a
un cable de altavoz trasero.
Notas
• Es necesario preparar los cables de altavoz
traseros.
• Utilice un subwoofer con una impedancia de 4 Ω a
8 Ω y con una capacidad de administración de la
potencia suficiente para evitar daños.
Conexión de reserva de la memoria
Si el cable de alimentación amarillo está
conectado, siempre se suministrará
alimentación eléctrica al circuito de
memoria aunque esté apagado el
interruptor de la llave de encendido.
Conexión del altavoz
•Antes de conectar los altavoces, apague la
unidad.
•Utilice unos altavoces con una impedancia
de 4 Ω a 8 Ω y con una capacidad de
administración de la potencia suficiente
para evitar daños.
Compruebe el conector de alimentación
auxiliar de su vehículo y conecte los cables
correctamente en función del vehículo.

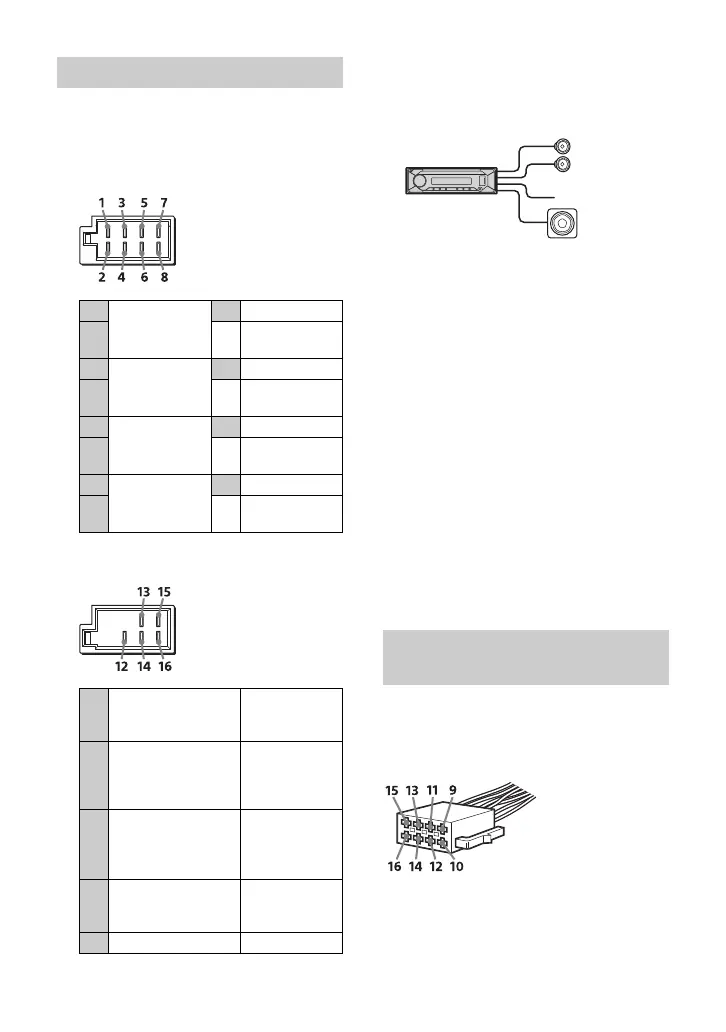

Establecimiento de conexiones
1
Altavoz trasero
(derecho)
Lila
2
A rayas lilas/
negras
3
Altavoz
delantero
(derecho)
Gris
4
A rayas grises/
negras
5
Altavoz
delantero
(izquierdo)
Blanco
6
A rayas
blancas/negras
7
Altavoz trasero
(izquierdo)
Verde
8
A rayas verdes/
negras
12
Fuente de
alimentación
continua
Amarillo
13
Control de la antena
motorizada/
amplificador de
potencia (REM OUT)
A rayas azules/
blancas
14
Fuente de
alimentación de
iluminación
conmutada
A rayas
naranja/
blancas
15
Fuente de
alimentación
conmutada
Rojo
16 Masa Negro
Diagrama de conexión de la
alimentación
Altavoz
delantero
Subwoofer
Conector de alimentación
auxiliar
