12SE
Om du har en antenn utan reläbox kan det
hända att antennen skadas om du ansluter
enheten via medföljande nätkablar .
Till bilens högtalaranslutning
Till bilens nätkontakt
Enkel anslutning av subwoofer
Du kan använda en subwoofer utan
förstärkare när den är ansluten till en bakre
högtalarkabel.
Obs!
• Du måste förbereda bakre högtalarkablar.
• Använd en subwoofer med en impedans på 4 Ω
till 8 Ω, och med tillräckligt hög
krafthanteringskapacitet för att undvika skada.
Minnesbehållningsanslutning
När den gula strömkabeln är ansluten
kommer strömförsörjning alltid att ske till
minneskretsen även när tändningen är
avstängd.
Högtalaranslutning
•Stäng av enheten innan högtalarna
ansluts.
•Använd högtalare med en impedans på
4 Ω till 8 Ω, och med tillräckligt hög
krafthanteringskapacitet för att undvika
skada.
Kontrollera bilens nätkontakt och passa in
kabelanslutningarna korrekt beroende på
vilken bil du har.

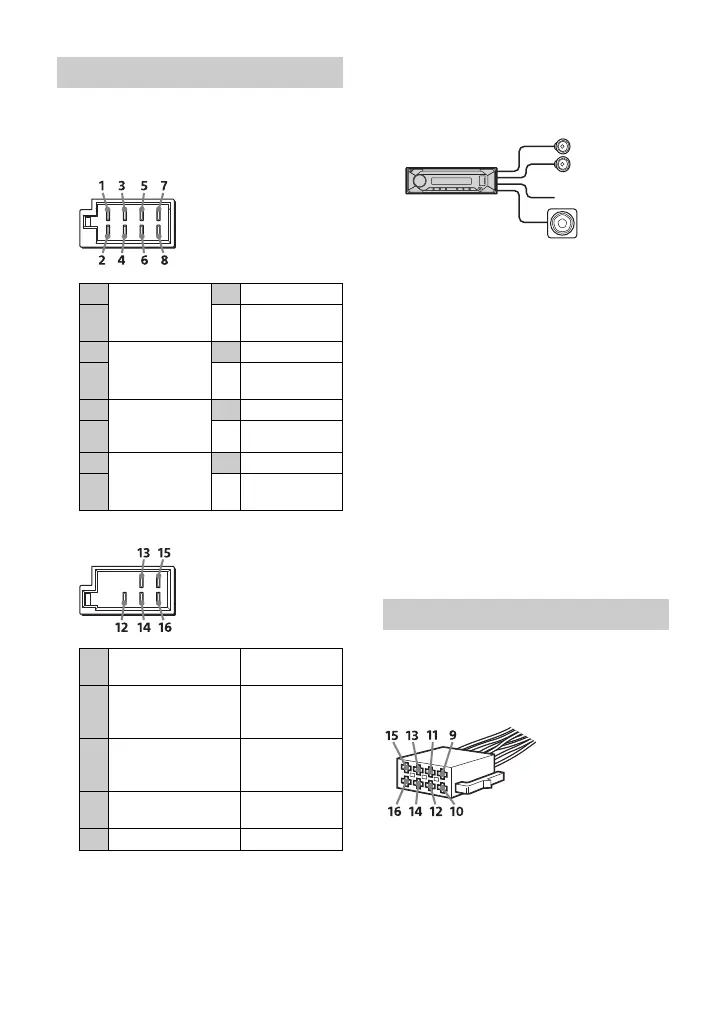

Göra anslutningar
1
Bakre högtalare
(höger)
Lila
2
Lila-/
svartrandig
3
Främre
högtalare
(höger)
Grå
4
Grå-/
svartrandig
5Främre
högtalare
(vänster)
Vit
6 Vit-/svartrandig
7
Bakre högtalare
(vänster)
Grön
8
Grön-/
svartrandig
12
kontinuerlig
strömförsörjning
Gul
13
antenn/
förstärkarkontroll
(REM OUT)
Blå-/vitrandig
14
växlad
strömförsörjning
belysning
Orange-/
vitrandig
15
växlad
strömförsörjning
Röd
16 jordning Svart
Kopplingsschema
Främre
högtalare
Subwoofer
