Sony HCD-GR7 - Page 65

– 90 –

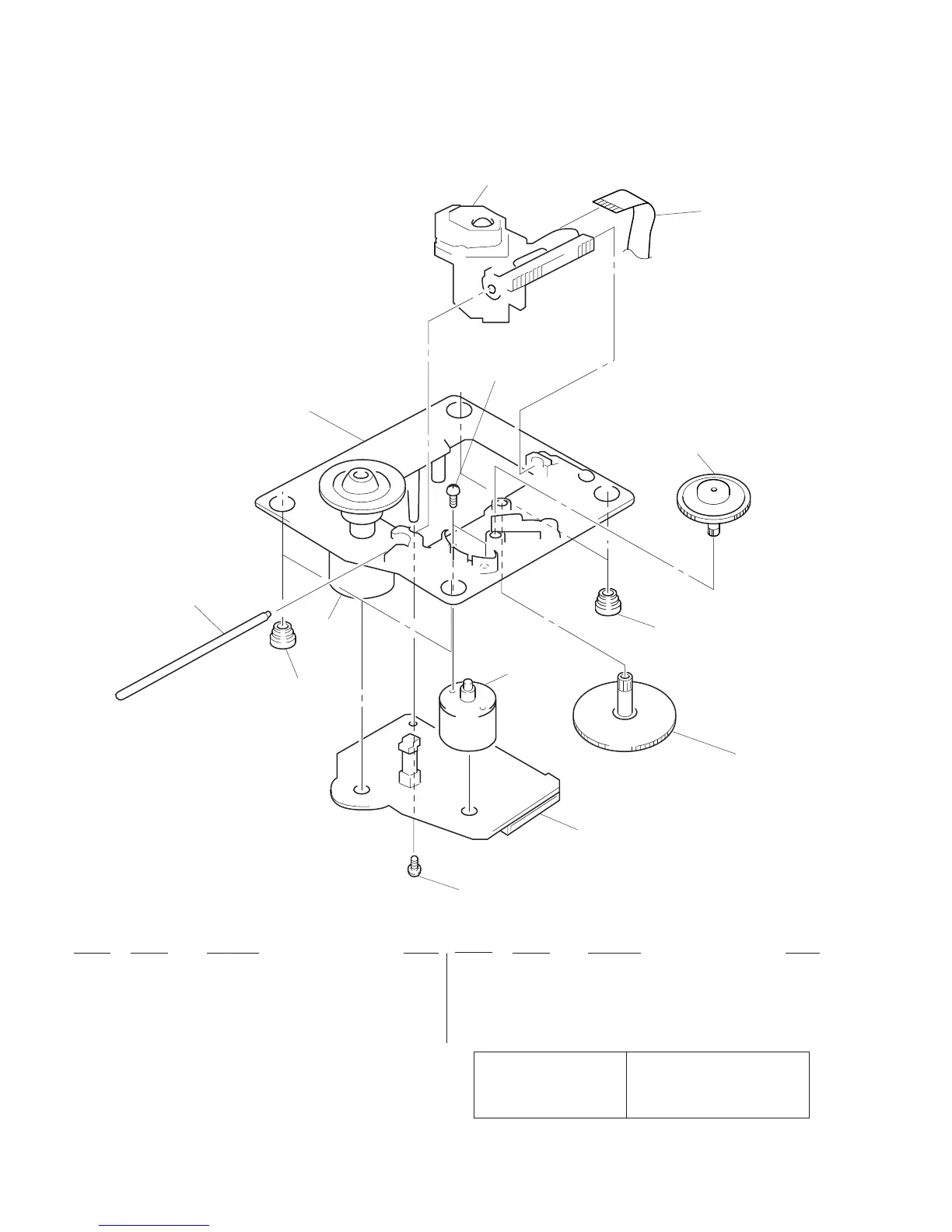

(6) BASE UNIT SECTION
(BU-5BD29AL)
302
#6
M102
M101
(including
r A)
307
308
306
304
303
304
301
305
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
The components identified by
mark ! or dotted line with
mark ! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le neméro spécifié.
! 301 8-820-020-01 OPTICAL PICK-UP KSS-213D/Q-NP
302 1-769-069-11 WIRE (FLAT TYPE) (16 CORE)
303 4-917-567-01 GEAR (M)
304 4-951-940-01 INSULATOR (BU)
305 4-917-565-01 SHAFT, SLED
306 4-917-564-01 GEAR (P), FLATNESS
* 307 A-4699-515-A BD BOARD, COMPLETE
308 4-951-620-01 SCREW (2.6X8), +BVTP
M101 X-4917-523-4 MOTOR ASSY SPINDLE
M102 X-4917-504-1 MOTOR ASSY SLED
r A
