8
FR
DVD
CONTROL
SAT AUX
INPUT
COAXIALOPTICAL
TVVIDEO
L
R
L
R
OUTPUT
AUDIO
OUT
R
L
OUTPUT
AUDIO
OUT

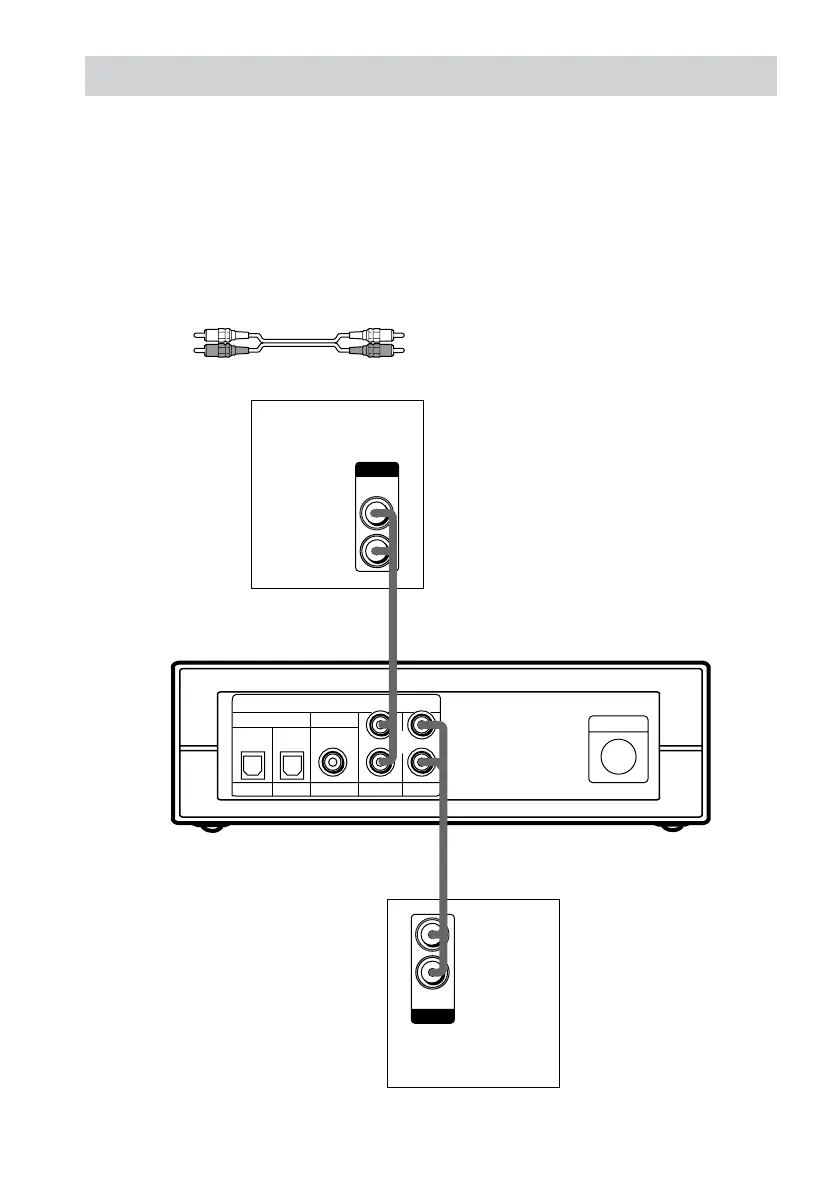

4: Raccordements d’appareils vidéo
Cordons nécessaires
Cordon audio (non fourni)
Lors du branchement d’un cordon, veillez à faire correspondre les broches identifiées par couleur
avec les bornes des composants: blanc (gauche) à blanc et rouge (droit) à rouge.
Remarque
Vous ne pouvez pas fournir le signal vidéo à ce système. Lorsque vous raccordez des composants vidéo
(magnétoscope, téléviseur, etc.), raccordez la prise de sortie vidéo du composant vidéo sur la prise d’entrée vidéo
de votre téléviseur.
Blanc (Gauche)
Rouge (Droit)
Moniteur de
télévision
Magnétoscope
Centre de commande
