Sony J-30 - 2-2 Connector Panel

2-2













2-8
(JP)
第
2
章 各部の名称と働き

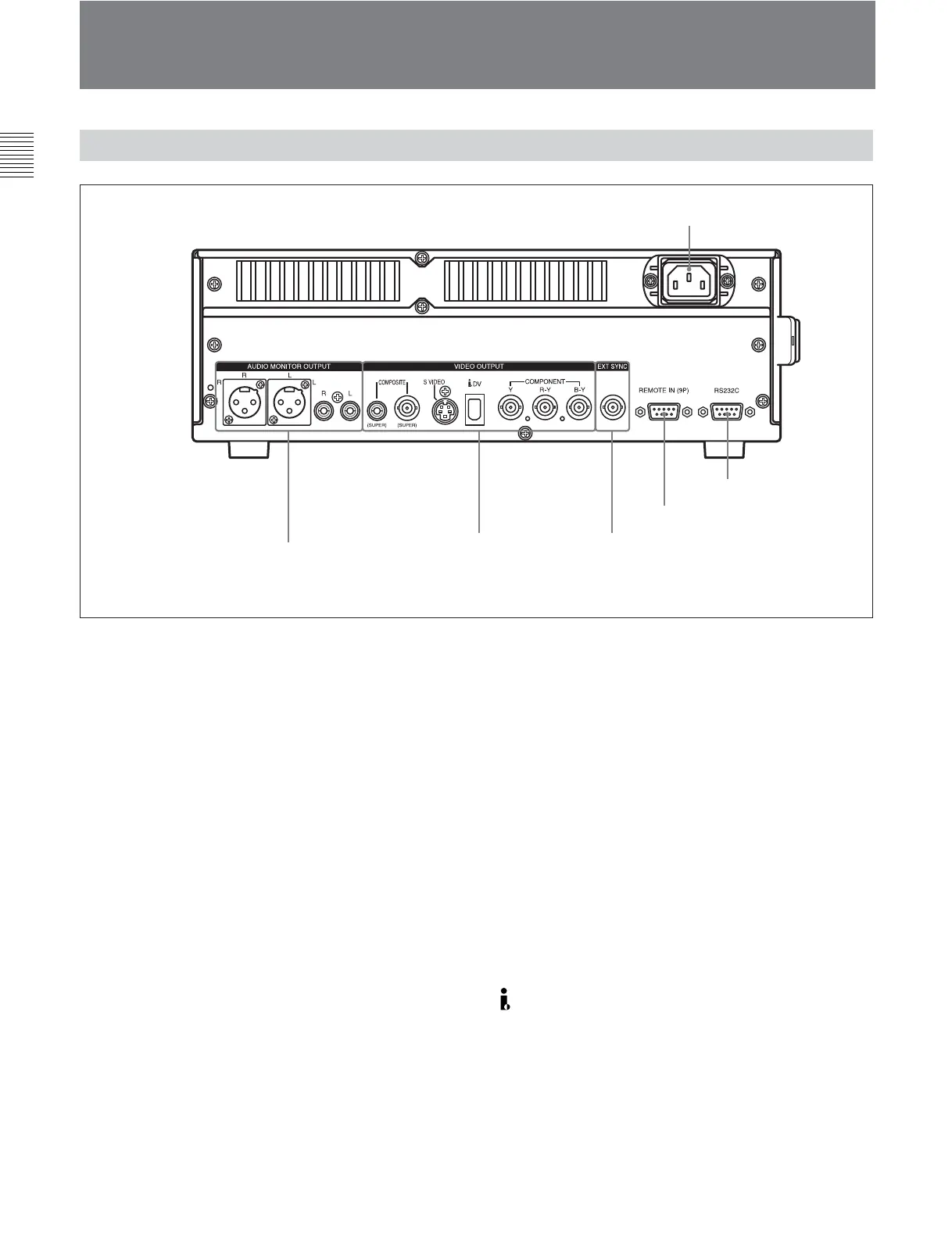

2-2
コネクターパネル
2-2-1 J-10/30
のコネクターパネル
1
AC IN

AC

電源コード（別売り）を使って電源コンセントに 接 続します。
2
RS232C

RS-232C


D-SUB 9

ソニー9ピンリモ ート機 能を備えた外部機器から本機を遠隔操作す
る場合に使用します。
3
REMOTE IN

9P
 
9

RS-
422A

ソニー9ピンリモ ート機 能を備えた外部機器から本機を遠隔操作す
る場合に使用します。
4
EXT SYNC

基準ビデオ信号を入力します。ただし、本機の場合フレームロック
のみで、カラーサブキャリアにはロックしません。
5
VIDEO OUTPUT

COMPOSITE

SUPER)

アナログコンポジットビデオ信号を出
力します。セットアップメニューの 基 本メニュー項目 005の
DISPLAYINFORMATIONSELECTがOFF以外の設定の
とき、タイムコード、メニュー設定、アラームメッセージなどの
文字情報がスーパーインポーズされて出力されます。
COMPOSITE

SUPER)


BNC
アナログコンポジットビデオ信号を出力しま
す。セットアップメニューの 基 本 メニュー項目 005の
DISPLAYINFORMATIONSELECTがOFF以外の設定の
とき、タイムコード、メニュー設定、アラームメッセージなどの
文字情報がスーパーインポーズされて出力されます。
S VIDEO

S

Mini DIN
Sビデ
オ信号を出力します。
DV

i.LINK DV
 
IEEE1394

6
DV
フォー マットの デジタルビデオ/オーディオ信号を出力します。
セットアップメニューの基本メニュー項目030の i.LINK
CHARACTERが ONの状態で、基本メニュー項目 005の
DISPLAYINFORMATIONSELECTがOFF以外の設定の
とき、タイムコード、メニュー設定、アラームメッセージなどの
文字情報がスーパーインポーズされて出力されます。
3
REMOTE IN (9P)

2
RS232C

6
AUDIO MONITOR
OUTPUT

1
AC IN

5
VIDEO
OUTPUT

4
EXT SYNC

