Lage und Funktion der Geräteteile und Bedienelemente
DE
6

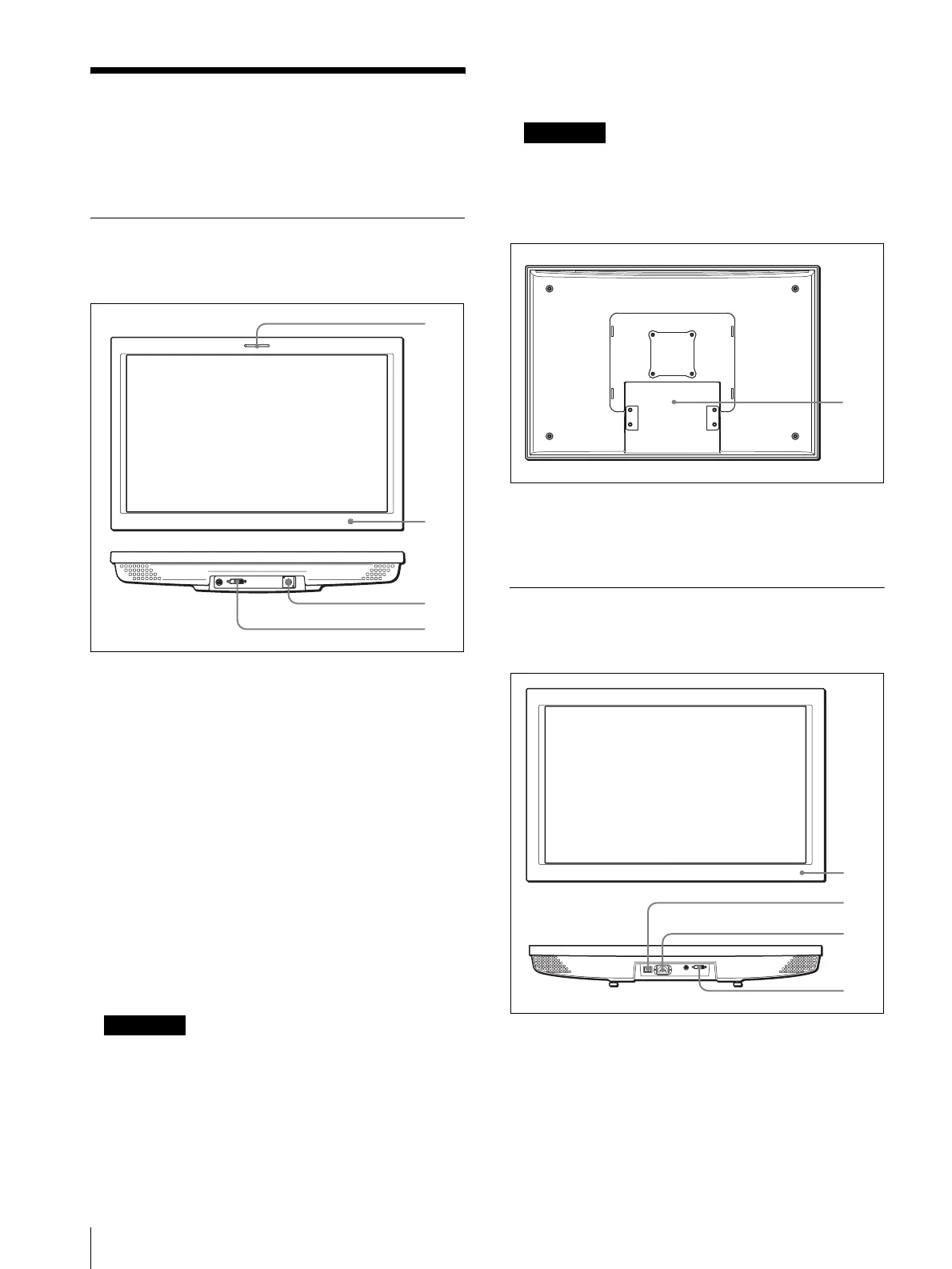

Lage und Funktion der
Geräteteile und
Bedienelemente
LMD-150/171W/170W/230W/210
Vorder-/Unterseite
A Kontroll-LED
Der Status des Monitors ist an der Farbe der Kontroll-
LED zu erkennen.
Die Kontroll-LED leuchtet je nach Eingangssignal rot,
grün oder gelb.
B Anzeige POWER
Im Energiesparmodus leuchtet die Anzeige gelb.
Wenn das Gerät eingeschaltet wird, leuchtet die
Anzeige für ca. 20 Sekunden gelb, dann ändert sich
die Farbe zu grün. Das Bild erscheint unmittelbar
nachdem die Anzeige grün leuchtet.
C Buchse DC IN
Mit dem mitgelieferten Kabel wird das Gerät mit einer
Gleichspannung von 16,5 V bzw. 12 V (nur LMD-
150/171W/170W) versorgt.
Hinweis
Die Spannungsversorgung sollte über die Multiformat
Engine Unit MEU-WX1 erfolgen.
D Anschluss DISPLAY SIGNAL IN
Der Anschluss ist für DVI 1.0-kompatible VGA- und
XGA-Eingangssignale (LMD-150/210) oder WXGA-
Eingangssignale (LMD-171W/170W/230W)
ausgelegt.
Hinweis
Vor dem Anschließen des Kabels muss das Gerät
ausgeschaltet werden.
Rückseite
A Monitorständer
Die Abbildung zeigt die Montageposition des
optionalen Monitorständers SU-558.
LMD-320W
Vorder-/Unterseite
A Anzeige POWER
Im Energiesparmodus leuchtet die Anzeige gelb.
Wenn das Gerät eingeschaltet wird, leuchtet die
Anzeige für ca. 20 Sekunden gelb, dann ändert sich
die Farbe zu grün. Das Bild erscheint unmittelbar
nachdem die Anzeige grün leuchtet.
1
2
3
4
1
1
2
3
4
