各部件及控制按钮的位置和功能
CS
6

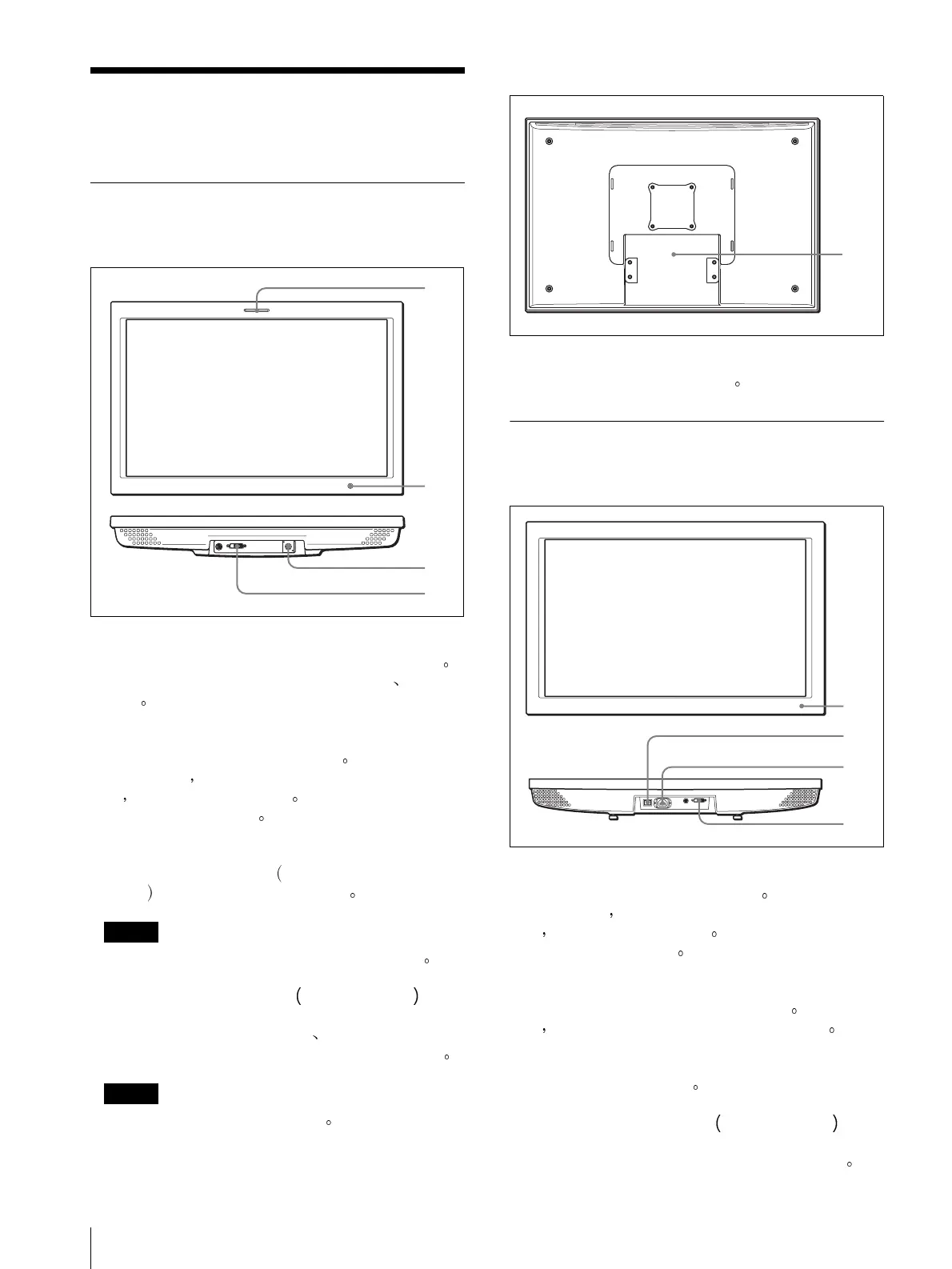

各部件及控制按钮的位置
和功能
LMD-150/171W/170W/230W/210
前面板
/
底面板
A
讯号灯
您可以通过讯号灯的颜色来检查监视器的状态
讯号灯根据输入信号的不同显示为红色 绿色或
黄色
B
POWER 指示灯
在节电方式下指示灯显示为黄色
电源打开后 此指示灯显示为琥珀色并持续约 20
秒
然后颜色改变为绿色 指示灯变为绿色后屏
幕中立即显示该图像
C
DC IN 插孔
16.5 V DC 或 12 V DC
仅 LMD-150/171W/
170W
电源使用附带的电缆提供
注意
DC 电源由 MEU-WX1 多格式引擎单元提供
D
DISPLAY SIGNAL IN
显示信号输入
连接器
可输入 DVI 1.0 兼容的 VGA
XGA (LMD-150/
210) 或 WXGA (LMD-171W/170W/230W) 信号
注意
在连接电缆前请务必关闭电源
后面板
A
支架安装位置
安装可选监视器支架 SU-558
LMD-320W
前面板
/
底面板
A
POWER 指示灯
在节电方式下指示灯显示为黄色
电源打开后 此指示灯显示为琥珀色并持续约 20
秒
然后颜色改变为绿色 指示灯变为绿色后屏
幕中立即显示该图像
B
POWER 开关
按此开关打开 / 关闭监视器的主电源
当打开
时
监视器加电并且 POWER 指示灯变亮
C
AC IN 插座
连接附带的 AC 电源线
D
DISPLAY SIGNAL IN
显示信号输入
连接器
可输入 DVI 1.0 兼容的 VGA 或 WXGA 信号
1
2
3
4
1
1
2
3
4
