Posizione e funzione dei componenti e dei comandi
IT
6
Posizione e funzione dei
componenti e dei
comandi

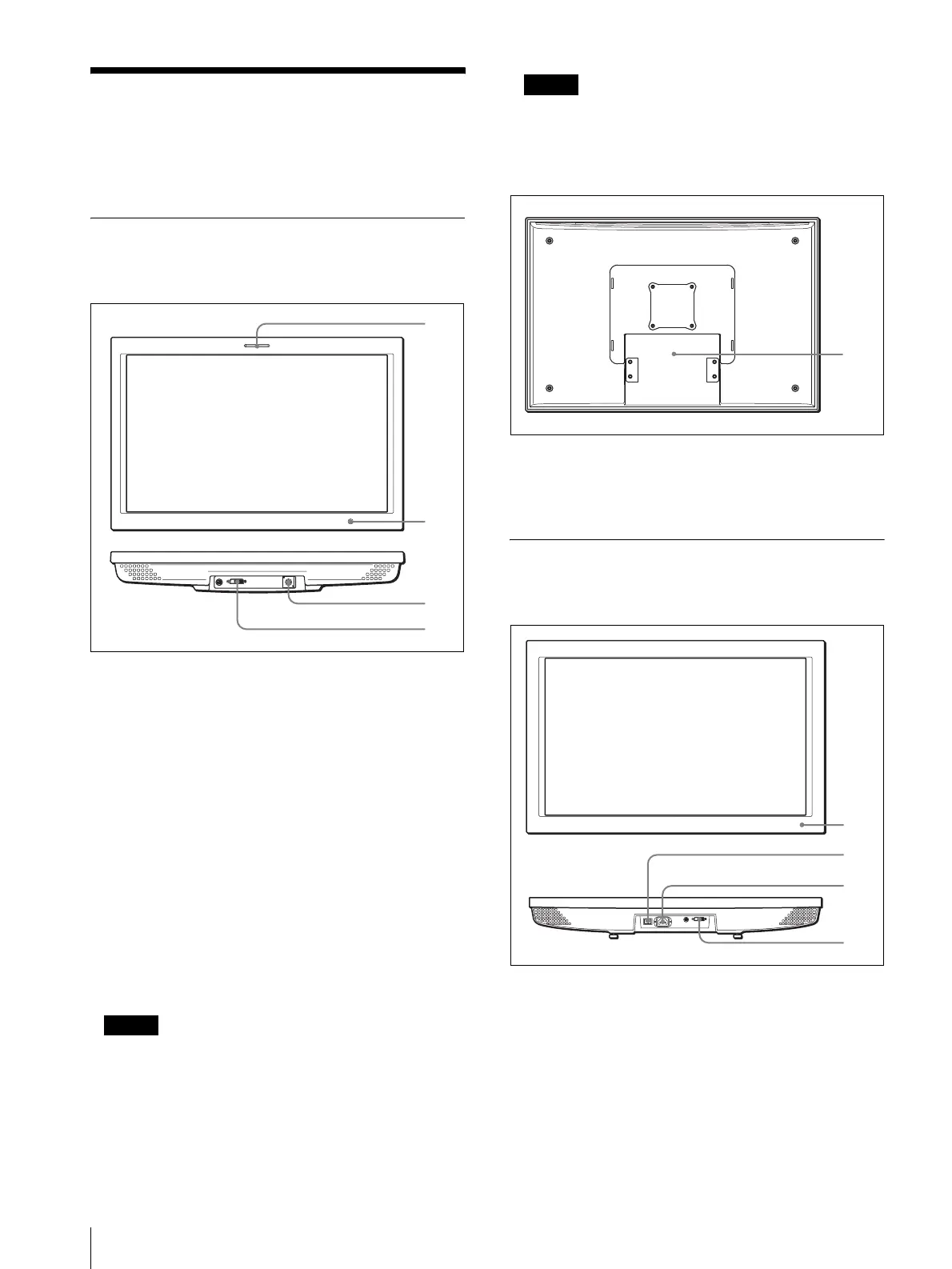

LMD-150/171W/170W/230W/210
Pannello anteriore/inferiore
A Spia di controllo
Indica lo stato del monitor tramite il colore.
La spia di controllo si illumina in rosso, verde o giallo
a seconda dei segnali in ingresso.
B Indicatore POWER
In modalità di risparmio corrente la spia si illumina in
giallo.
Quando si inserisce l’alimentazione, la spia si accende
con colore ambra per circa 20 secondi e poi diventa
verde. L’immagine viene visualizzata sullo schermo
immediatamente dopo che la spia diventa verde.
C Presa DC IN
Viene fornita alimentazione c.c. a 16,5 V o c.c. a 12 V
(solo LMD-150/171W/170W) tramite l’apposito
cavo.
Nota
L’alimentazione c.c. viene fornita tramite l’unità
MEU-WX1 Motore Multiformato.
D Connettore DISPLAY SIGNAL IN
È possibile immettere un segnale VGA,XGA
(LMD-150/210) o WXGA (LMD-171W/170W/
230W) compatibile DVI 1.0.
Nota
Accertarsi di spegnere l’unità prima di scollegare il
cavo.
Pannello posteriore
A Posizione di fissaggio supporto
Per il fissaggio del supporto monitor SU-558
opzionale.
LMD-320W
Pannello anteriore/inferiore
A Indicatore POWER
In modalità di risparmio corrente la spia si illumina in
giallo.
Quando si inserisce l’alimentazione, la spia si accende
con colore ambra per circa 20 secondi e poi diventa
verde. L’immagine viene visualizzata sullo schermo
immediatamente dopo che la spia diventa verde.
1
2
3
4
1
1
2
3
4
