主な特長
LMD-171W および LMD-170W は 17 型、LMD-
230W は 23 型、LMD-320W は 32 型ワイドスクリー
ン LCD モニターで、LMD-150 は 15 型、LMD-210 は
21 型 LCD モニターです。
高性能 LCD パネル
高輝度、高コントラスト、応答速度の速い LCD パネルの
採用および広い視野角特性により、様々な照明環境で鮮
明に映像を再現できます。
ラックマウント機能（LMD-150/171W/
170W/210）
LMD-150、LMD-171W、LMD-170W、LMD-210 は
別売りのマウンティングブラケット MB-524、MB-
522A または MB-523 を使って EIA19 インチラックマ
ウントに標準で搭載できます。放送中継車など限られた
設置環境に、より多くの機器を搭載可能にした省スペー
ス設計です。
別売りチルト機構付きモニタースタンド
LMD-150、LMD-171W、LMD-170W、LMD-230W、
LMD-210 は別売りのモニタースタンド SU-558 に、
LMD-320W は、別売りのフロアスタンド SU-559 に標
準搭載できます 。SU-558 はチルト機構や高さ調整機
能付きなので、他の機器と画面の位置を揃えて並べられ、
視野の移動を少なくすることができます。
軽量薄型
軽量薄型設計のため放送中継車への重量負荷が軽減され、
より広い作業空間が得られます。
3 色タリーランプ（LMD-320W を除く）
赤、緑、アンバーと 3 色表示できるタリーランプを搭載。
放送中かどうかなど各入力画像のモニタリング状態を瞬
時に把握できます。

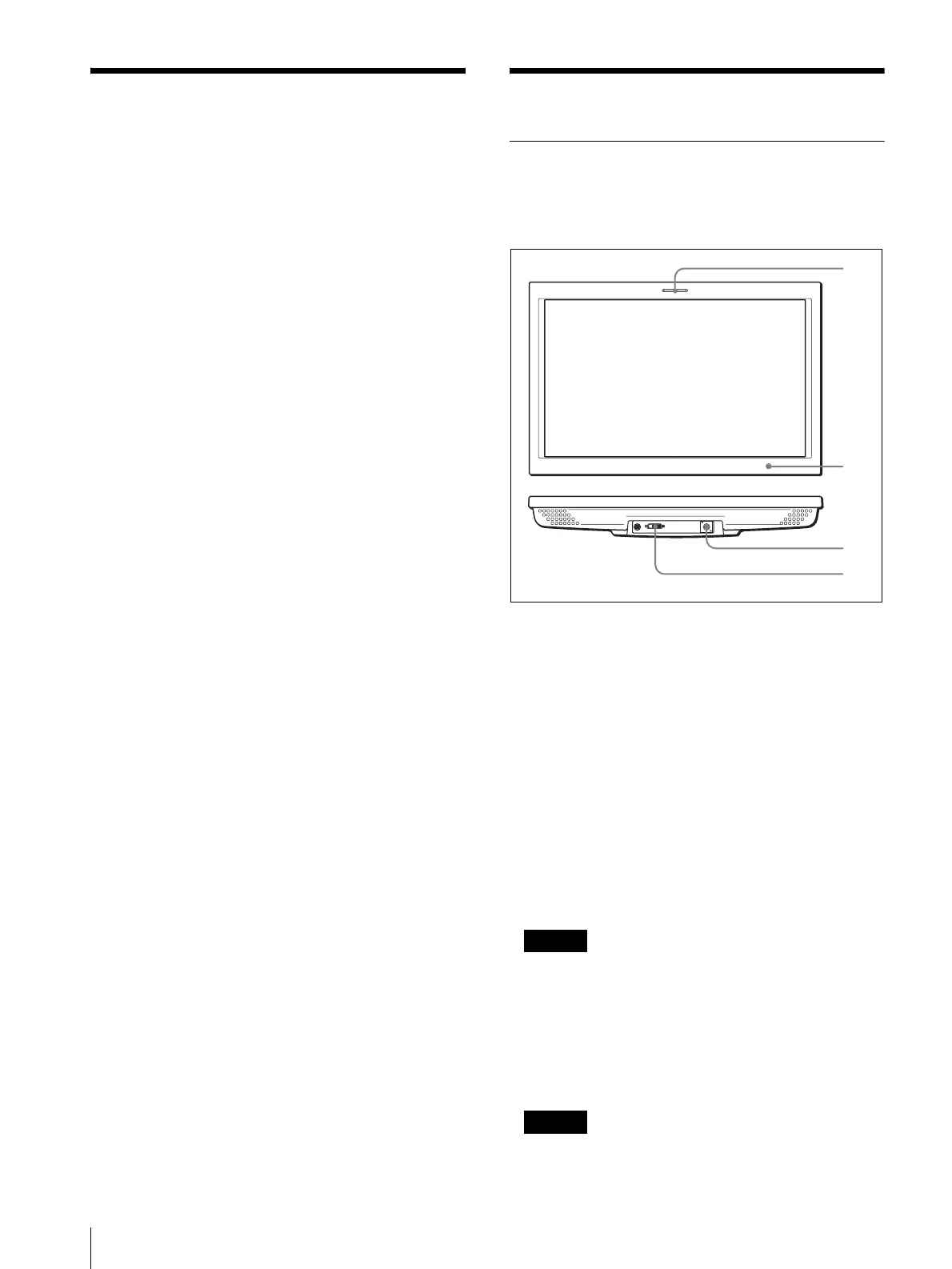

各部の名称と働き
LMD-150/171W/170W/230W/
210
前面 / 底面
A タリーランプ
入力画面のモニター状態を色によって表示することがで
きます。
入力信号によって、赤，緑、アンバーで点灯します。
B POWER( 電源 ) インジケーター
節電モード時には、アンバー色で点灯します。
電源を入れると約 20 秒間インジケーターがアンバー色
に点灯し、次に緑色に点灯します。緑色に点灯した直後
に映像が画面に出ます。
C DC IN ジャック
付属のケーブルを使って、DC16.5V を供給します。
DC12V を供給する場合もあります。（LMD-150/
171W/170W のみ )
ご注意
ディスプレイへの DC 電源供給は、必ず MEU-WX1
（マルチフォーマットエンジン）から行ってください。
D DISPLAY SIGNAL IN( ディスプレイ入力）端子
DVI 1.0 に準拠した VGA、XGA（LMD-150/210）
または WXGA（LMD-171W/170W/230W）信号の
入力ができます。
ご注意
ケーブルを接続する前には、必ず電源を切ってくださ
い。
