Anslutningarna
Pilen ç anger signalflödet.
CD-spelare
MD-spelare eller kassettdäck
Det nästa steget?
Gå till nästa sektion för att ansluta videokomponenter som
gör att du kan få surroundljud när du tittar/lyssnar på ett
TV-program eller videoband.

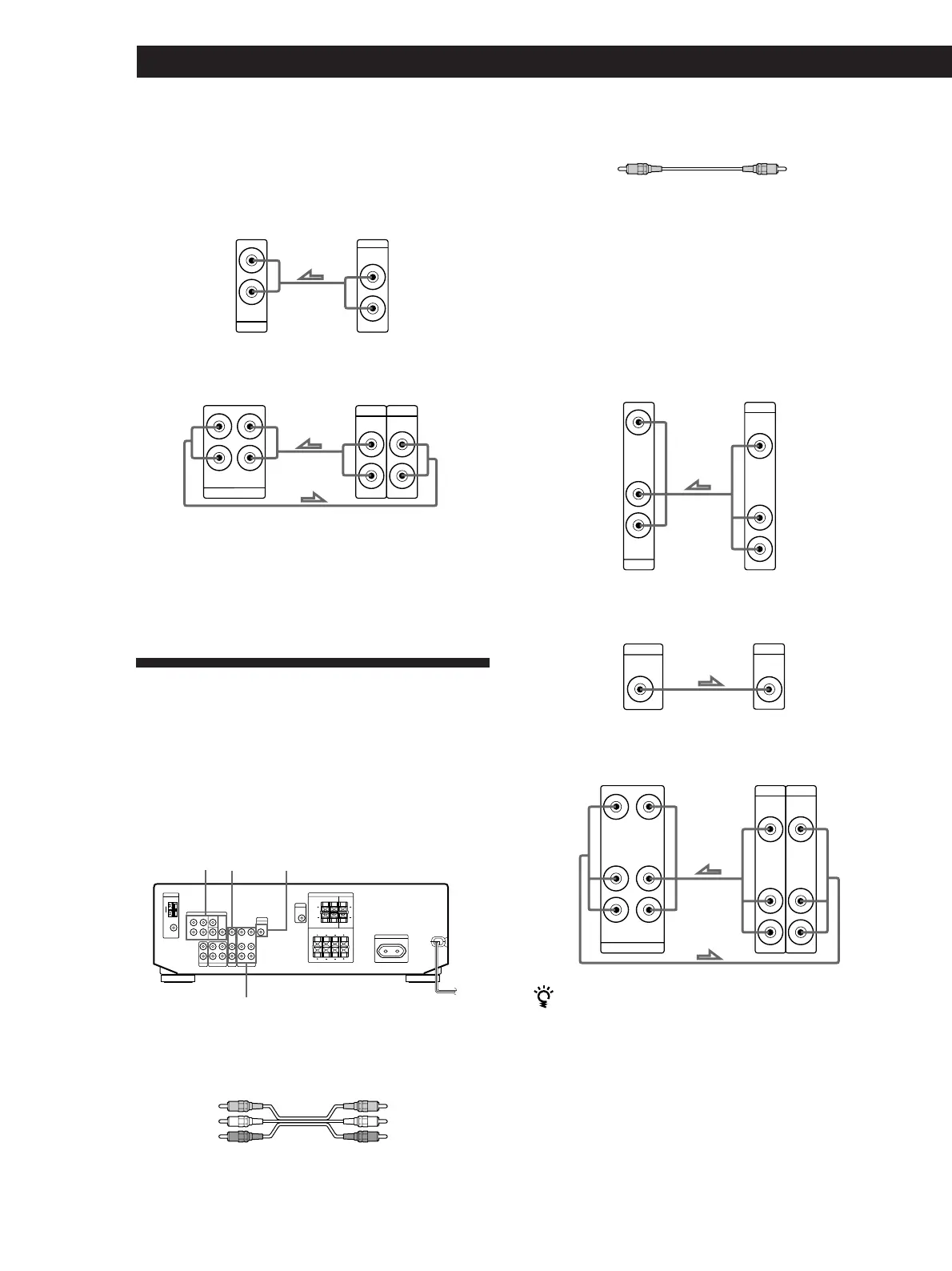

Anslutningarna till videokällor
Översikt
Detta kapitel beskriver anslutning av videokällor till
mottagaren.
Vi hänvisar till nedanstående illustration angående
placering av videoin/utgångar.
Vilken kabel behöver jag?
• Ljud/videokabel (medføljer ej) (1 för varje TV-tuner eller
laserskivspelaren; 2 för videospelaren)
Mottagare CD-spelare
MD-spelare eller kassettdäck
Mottagare
IN
OUTPUT
LINE
INPUT
LINE
L
R
MD/TAPE
REC OUT
L
R
CD
AUDIO IN
L
R
OUTPUT
LINE
L
R
MONITOR
VIDEO
TV/LD5.1 CH/DVD
AUDIO IN
VIDEO
VIDEO IN
AUDIO
OUTPUT
VIDEO
AUDIO
INPUT
VIDEO
AUDIO OUT
L
R
VIDEO OUT
L
R
AUDIO IN
L
R
TV/LD
VIDEO IN
AUDIO
OUTPUT
VIDEO
L
R
• Videokabel (medföljer ej) (1 för en TV-skärm)
Anslutningarna
Pilen ç anger signalflödet.
Du kan lyssna pü ljudet frün videon eller TV/LD:n
genom att ansluta ljudsignalen frün videon eller TV/
lD:n till mottagaren.
TV/LD
MONITOR
Video
Använd funktionsknapparna (TV/LD, CD, MD/TAPE
etc) fîr att välja VIDEO AUDIO OUT-signal. Du kan
spela in ljudsignalen genom att ansluta en
inspelningskomponent, t ex ett kassettdäck (till VIDEO
AUDIO OUT-uttaget).
Gul
vit (L)
Röd (H)
Gul
vit (V)
Röd (H)
Gul
Gul
Mottagare
Video
Mottagare
TV-kanalväljare/
laserskivspelare
TV-monitor
Mottagare
MONITOR
VIDEO
OUT
INPUT
VIDEO
