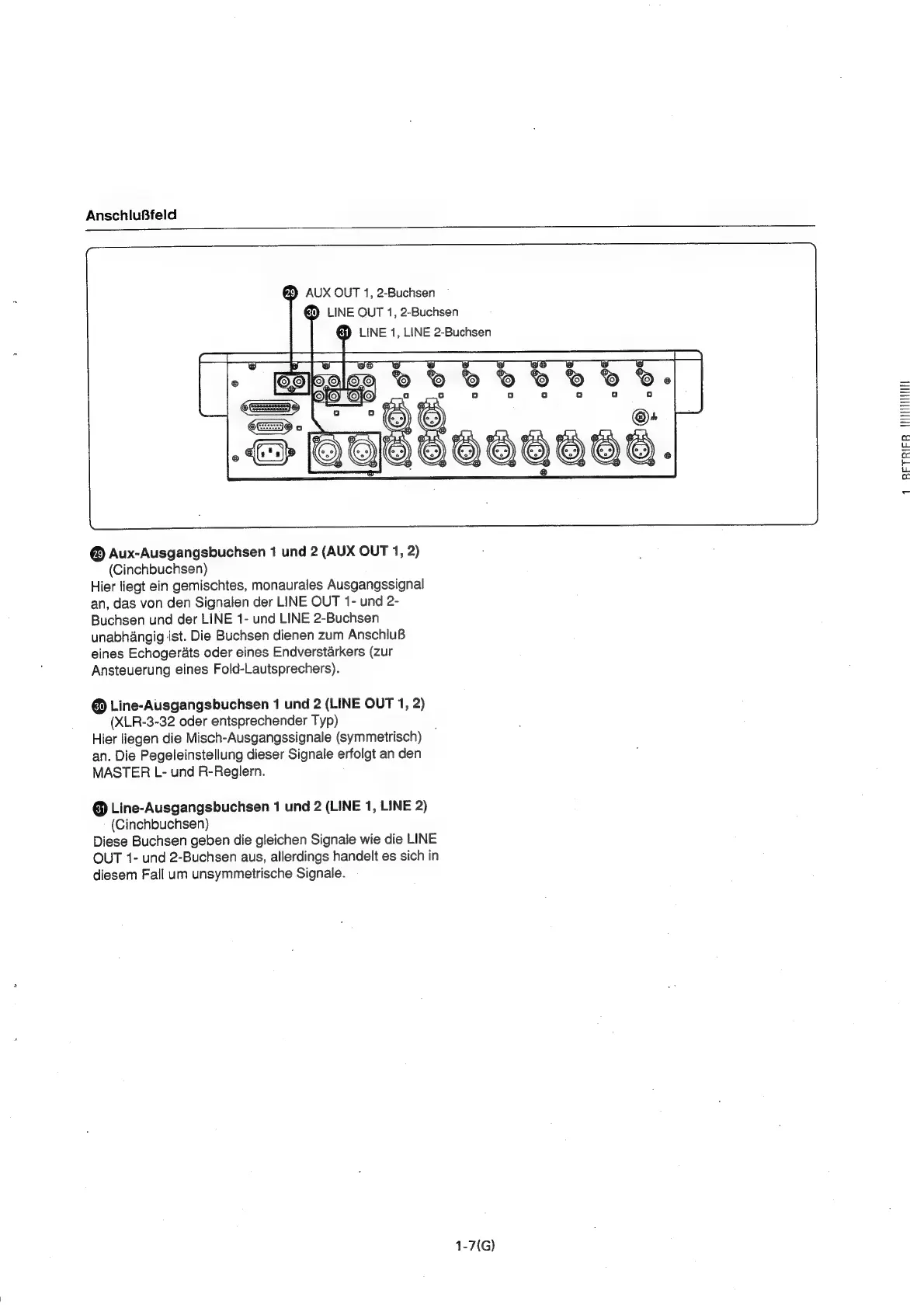

AnschluBfeld
4) AUX OUT 1, 2-Buchsen
&) LINE OUT 1, 2-Buchsen
ki) LINE 1, LINE 2-Buchsen
@® Aux-Ausgangsbuchsen 1 und 2 (AUX OUT 1, 2)
(Cinchbuchsen)
Hier liegt ein gemischtes, monaurales Ausgangssignal
an, das von den Signalen der LINE OUT 1- und 2-
Buchsen und der LINE 1- und LINE 2-Buchsen
unabhangig
ist.
Die
Buchsen
dienen
zum
AnschluB
eines Echogerats oder eines Endverstarkers (zur
Ansteuerung eines Fold-Lautsprechers).
@ Line-Ausgangsbuchsen 1 und 2 (LINE OUT 1, 2)
(XLR-3-32 oder entsprechender Typ)
Hier liegen die Misch-Ausgangssignale (symmetrisch)
an. Die Pegeleinstellung dieser Signale erfolgt an den
MASTER L- und R-Reglern.
@
Line-Ausgangsbuchsen
1
und
2
(LINE
1,
LINE
2)
(Cinchbuchsen)
Diese
Buchsen
geben
die
gleichen
Signale
wie
die
LINE
OUT
1-
und
2-Buchsen
aus,
allerdings
handelt
es
sich
in
diesem Fall um unsymmetrische Signale.
