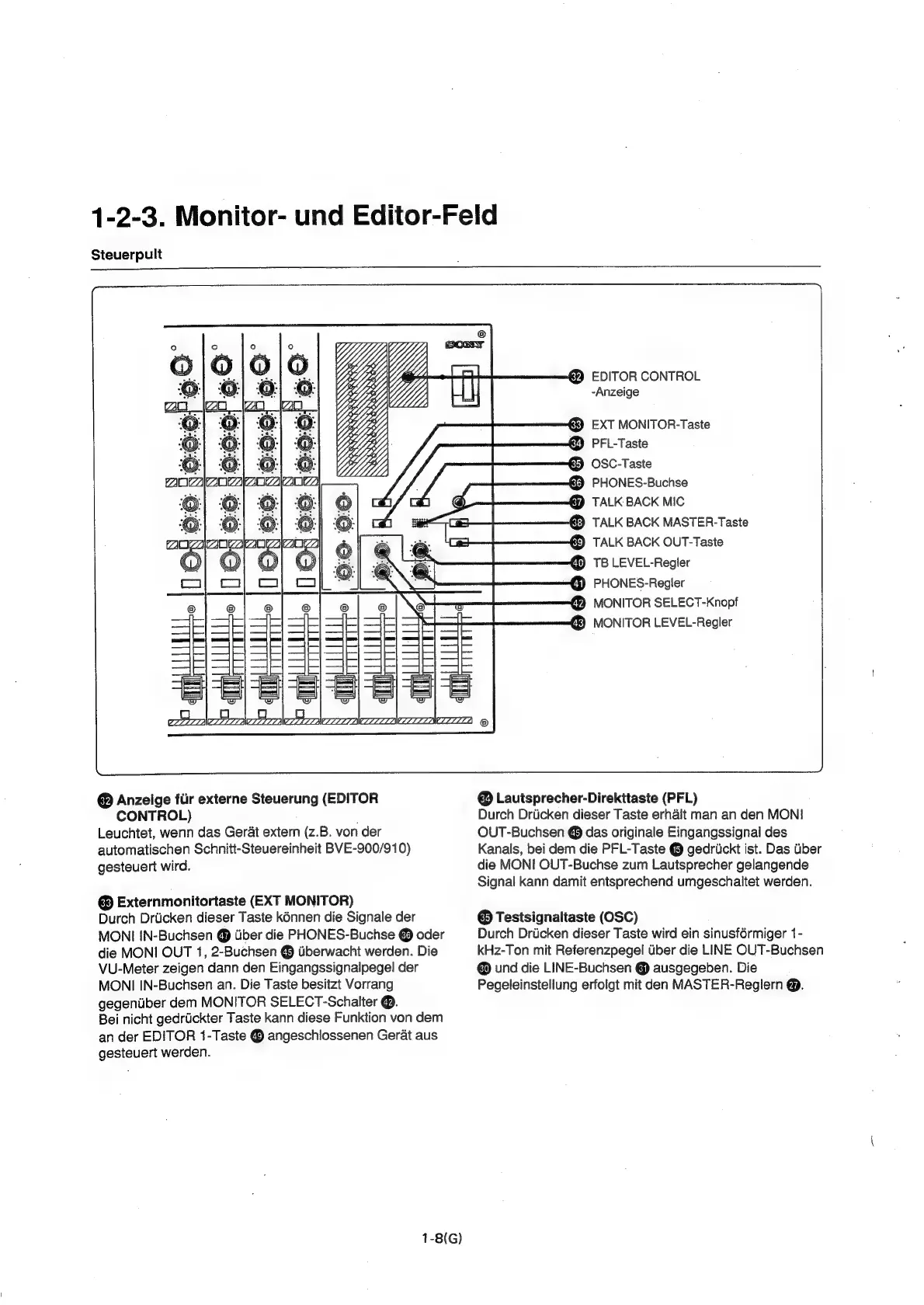

4-2-3. Monitor- und Editor-Feld
Steuerpult
@ Anzeige fiir externe Steuerung (EDITOR
: eee? O°
: eeer O°
eee? 6 °
Q eee? O°
N
|
N
N |
N
N |
N
N
o
N
aL. [poses §
5 oS:
6:0
A oe
0
aoaoaaoza
(a) ,
—
®
®
rit pe :
@
©:
| @
@:
(2)
Ym
—Y
SS
SS
SS
\S
MX
Ll
BINS
a oy,
ech
econ
eabdor
bara
ICZZZZAZNZZZZZZNCZZZZZENEZZZLZA
CONTROL)
Leuchtet, wenn das Gerat extern (z.B. von der
automatischen Schnitt-Steuereinheit BVE-900/910)
gesteuert wird.
EDITOR CONTROL
-Anzeige
EXT MONITOR-Taste
PFL-Taste
OSC-Taste
PHONES-Buchse
TALK: BACK MIC
TALK BACK MASTER-Taste
TALK BACK OUT-Taste
TB LEVEL-Regler
PHONES-Regler
MONITOR SELECT-Knopf
MONITOR LEVEL-Regler
@) Lautsprecher-Direkttaste (PFL)
Durch Driicken dieser Taste erhalt man an den MONI
OUT-Buchsen @ das originale Eingangssignal des
Kanals, bei dem die PFL-Taste @ gedriickt ist. Das tiber
die MONI OUT-Buchse zum Lautsprecher gelangende
Signal kann damit entsprechend umgeschaltet werden.
@® Externmonitortaste (EXT MONITOR)
Durch Drticken dieser Taste kénnen die Signale der
MONI IN-Buchsen @ Uber die PHONES-Buchse € oder
die MONI OUT 1, 2-Buchsen @ iiberwacht werden. Die
VU-Meter zeigen dann den Eingangssignalpegel der
MONI IN-Buchsen an. Die Taste besitzt Vorrang
gegentiber dem MONITOR SELECT-Schalter @.
Bei nicht gedrtickter Taste kann diese Funktion von dem
an der EDITOR 1-Taste @ angeschlossenen Gerat aus
gesteuert werden.
1-8(G)
@ Testsignaltaste (OSC)
Durch Drucken dieser Taste wird ein sinusférmiger 1-
kHz-Ton mit Referenzpegel Uber die LINE OUT-Buchsen
@ und die LINE-Buchsen @ ausgegeben. Die
Pegeleinstellung erfolgt mit den MASTER-Reglern @.
