各部の名称と働き
5
a FAN インジケーター
ファンのいずれかに障害が発生した場合に、対応するイン
ジケーターが赤く点灯します。
b POWER インジケーター
AC 電源ユニットのどちらかに故障が検出された場合に、
対応するインジケーターが赤く点灯します。
c TEMP インジケーター
本機内部温度の異常上昇を検出した場合に赤く点灯します。

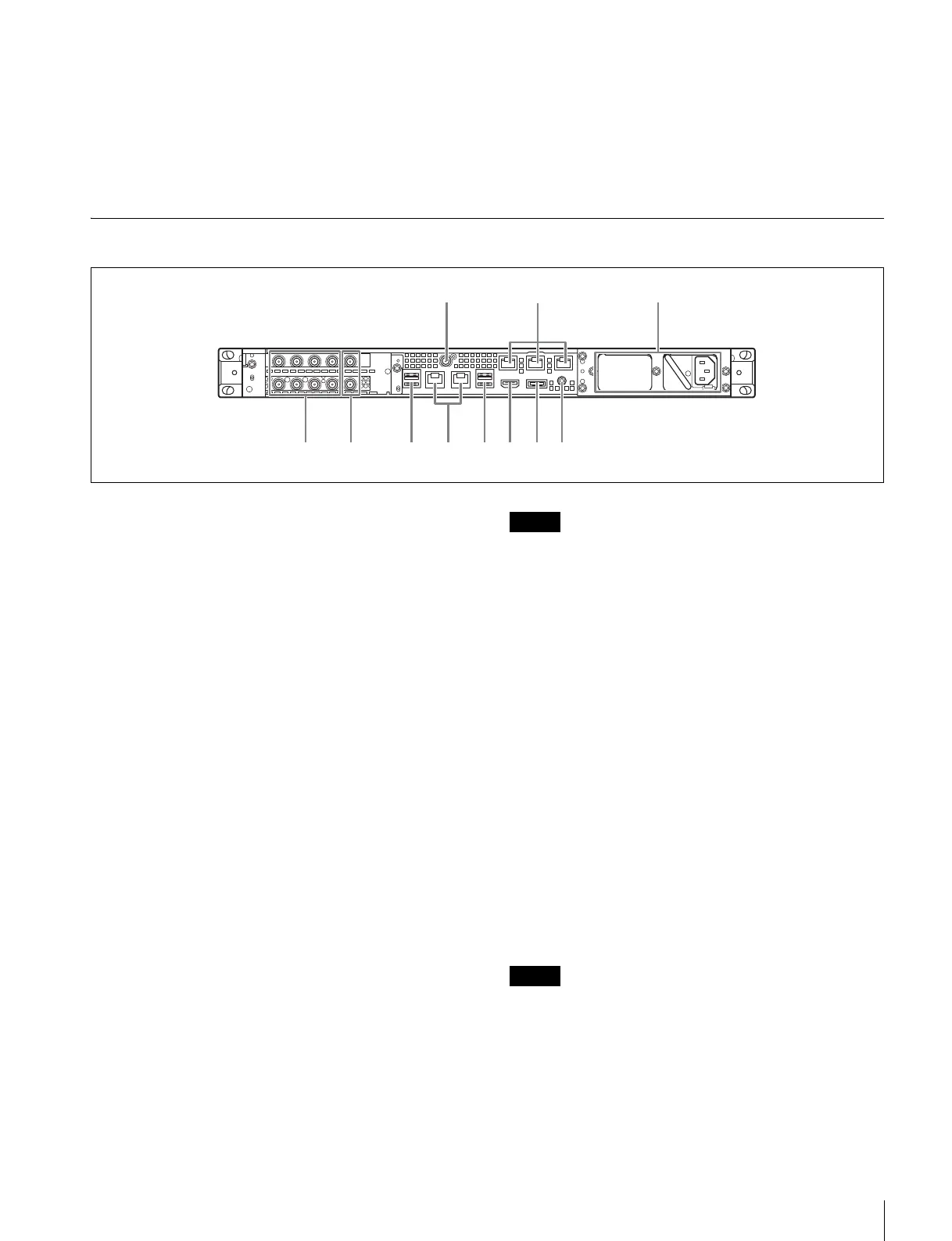

背面
a SYSTEMTC 端子
本システムでは使用しません。
b Remote 端子（1/2、3/4、5）
本システムでは使用しません。
c AC 電源ユニット
電源コードを挿入して、電源コンセントに接続します。
工場出荷時は、AC電源ユニットが 1つ装着されています。
別売の電源ユニットを追加装着することによって、電源を
二重化することができます。信頼性が要求されるシステム
で本機を使用するとき、一方の電源ユニットが故障しても
運用の継続が可能です。
◆ 電源ユニットの追加または交換については、ソニーのサービス
担当者または営業担当者にご連絡ください。
d SDI（1 〜 4）端子
左から SDI1 端子〜 SDI4 端子の順になります。
SDI ケーブルで PWS-4500/PWS-4400/BPU4800 と接続し、
SDI 信号の入力を行います。
e REFIN 端子
本システムでは使用しません。
f USB 端子（背面）
USB ケーブルで PWSK-4403 に接続します。
• 背面の 4 つの USB 端子のうち、右下のポートのみ給電に対応して
います（900mA）。他の 3 ポートは給電非対応ですので、USB
端子からの電力供給が不要な USB 機器を接続してください。
• ケーブルは、SuperSpeedUSB ケーブルをご使用ください。
g LAN 端子
ギガビットイーサネットに接続します。
h HDMI 端子
HDMI ケーブルでディスプレイに接続します。
HDMI ケーブルは、下記の規格に適合したケーブルをご使
用ください。
• HighSpeedHDMICable(PremiumHighSpeedHDMI
Cable)
i DisplayPort 端子
DisplayPort − DVI 変換ケーブルまたは DisplayPort −
HDMI 変換ケーブルでディスプレイに接続します。
変換ケーブルは、アクティブタイプのケーブルを使用して
ください。
DisplayPort ケーブルは、下記の規格に適合したケーブルをご使用
ください。
• DPv1.2a（準拠）
j アース端子
アースを接続します。
