부품의 명칭과 기능
c TEMP 표시등
장치 내에 비정상적인 고온이 감지되면 표시등이 빨
간색으로 켜집니다 .
뒷면

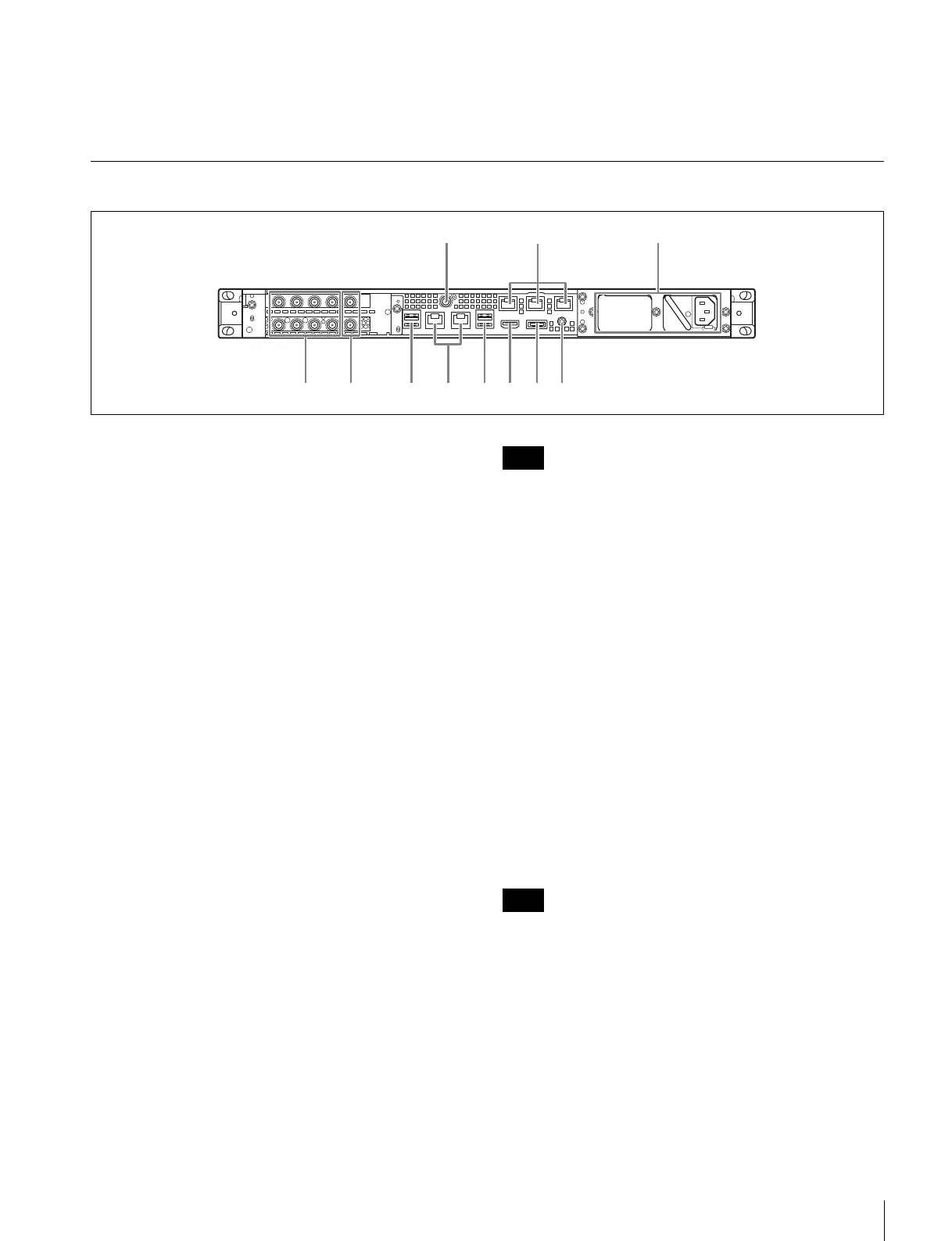

a SYSTEM TC 커넥터
이 시스템에서는 사용되지 않습니다 .
b 원격 커넥터 (1/2, 3/4, 5)
이 시스템에서는 사용되지 않습니다 .
c AC 전원 공급 장치
전원 코드를 꽂고 전원 콘센트에 연결합니다 .
출하 시에는 AC 전원 공급 장치만 설치되어 있습니
다.
선택사양인 두 번째 전원 공급 장치는 더 많은 전원
공급을 위해 설치할 수 있습니다 . 안정성이 요구되는
시스템에 사용될 경우 이러한 추가 전원 공급을 통해
전원 공급 장치에 문제가 발생했을 때에도 장치가 작
동할 수 있습니다 .
전원 공급 장치의 설치 또는 교체에 대한 자세한 내용
은 Sony 영업 담당자나 서비스 담당자에게 문의하십
시오 .
d SDI(1 ~ 4) 커넥터
SDI1 ~ SDI4 커넥터는 왼쪽에서 오른쪽 방향으로
번호가 매겨집니다 .
SDI 신호를 입력하려면 SDI 케이블을 사용하여
PWS-4500/PWS-4400/BPU4800 에 연결합니
다.
e REF IN 커넥터
이 시스템에서는 사용되지 않습니다 .
f USB 커넥터 ( 뒤쪽 패널 )
USB 케이블을 사용하여 PWSK-4403 에 연결합니
다.
•
뒤쪽 패널의 4 개 USB 커넥터 중에 오른쪽 아래 포트만 전원 공급
(900 mA) 을 지원합니다 . 다른 3 개 포트는 전원 공급을 지원하지
않으며 USB 커넥터에서 전원 공급이 필요하지 않은 USB 장치를
연결하는 데 사용해야 합니다 .
• SuperSpeed USB 케이블을 사용하십시오 .
g LAN 커넥터
기가비트 이더넷 네트워크에 연결합니다 .
h HDMI 커넥터
HDMI 케이블을 사용해 모니터에 연결합니다 .
다음 표준을 준수하는 HDMI 케이블을 사용하십시
오.
• High Speed HDMI 케이블 (Premium High
Speed HDMI 케이블 )
i DisplayPort 커넥터
DisplayPort-DVI 컨버터 케이블 또는
DisplayPort-HDMI 컨버터 케이블을 사용하여 모
니터에 연결합니다 .
활성형 컨버터 케이블을 사용합니다 .
다음 표준을 준수하는 DisplayPort 케이블을 사용하십시오 .
• DP v1.2a ( 호환 )
j 접지 단자
접지에 연결합니다 .
