各部の名称と働き
10
BARS（カラーバー信号出力）ボタン
押して点灯させると、カメラのカラー
バー信号発生器が作動し、対応する信号
が出力されます。
BARS ボタンが点灯しているときは、
BARS ボタンの機能が優先されます。テ
スト信号を出力させたいときは、BARS
ボタンを押して消灯させてください。

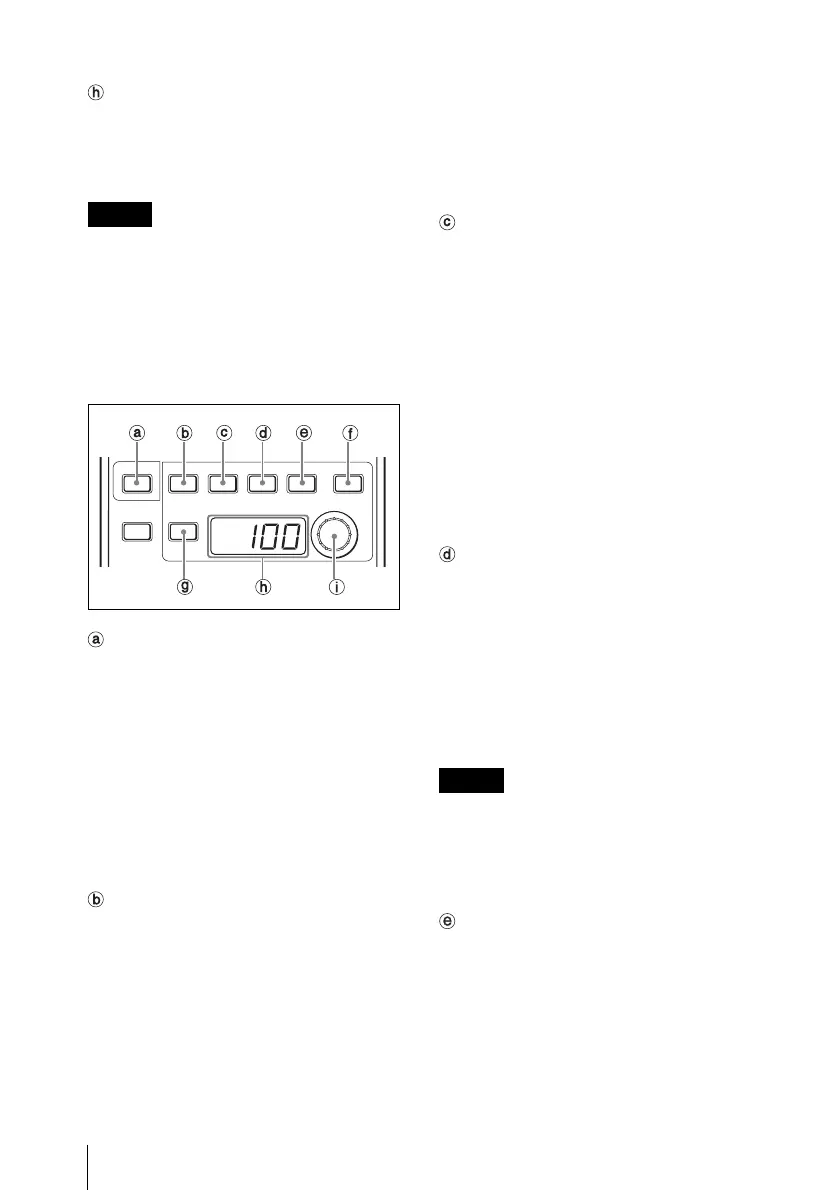

c 機能／メニュー操作部
CHARACTER（キャラクター切り換
え）ボタン
ボタンが消灯時は、RM 機能操作モード
になります。
ボタンを押して点灯させるとカメラメ
ニューモードとなり、ビューファイン
ダーやモニター端子からの出力映像に表
示されるカメラのメニューを操作できま
す。
DETAIL（ディテール）／ MENU
（メニュー）ボタン
RM 機能操作モードでは、押して点灯さ
せるとディテール機能が選択され、調整
値表示部に現在設定されているディテー
ルレベルが表示されます。調整つまみ
（ロータリーエンコーダー）でディテー
ルレベルを調整することができます。
カメラメニューモードでは、押して点灯
させると、MONITOR 端子に接続したモ
ニターにカメラメニューが表示されま
す。
SHUTTER（シャッター）／
DISPLAY（ディスプレイ）ボタン
RM 機能操作モードでは、押して点灯さ
せるとシャッター機能が選択され、調整
値表示部に現在設定されているシャッ
タースピードが表示されます。調整つま
み（ロータリーエンコーダー）でシャッ
タースピードを調整することができま
す。
カメラメニューモードでは、押して点灯
させると、カメラのキャラクター表示機
能を ON にします。
ECS（エクステンデッドクリアス
キャン）ボタン
RM 機能操作モードでは、押して点灯さ
せると ECS 機能が選択され、調整値表
示部に現在設定されている ECS 周波数
が表示されます。調整つまみ（ロータ
リーエンコーダー）で ECS 周波数を調
整することができます。
ECS 周波数が 5 桁以上の場合は、指数表
示されます。
例：12000Hzt1.2E4
SLS（スローシャッター）／
CANCEL ボタン
RM 機能操作モードでは、押して点灯さ
せると SLS 機能が選択され、調整値表示
部に現在設定されている蓄積フレーム数
が表示されます。調整つまみ（ロータ
ご注意
MENU
DETAIL
ONSHOT
MARK
ECS SLS
SHUTTER
DISPLAY CANCEL ENTER
CHARACTER
ご注意
