14
DE

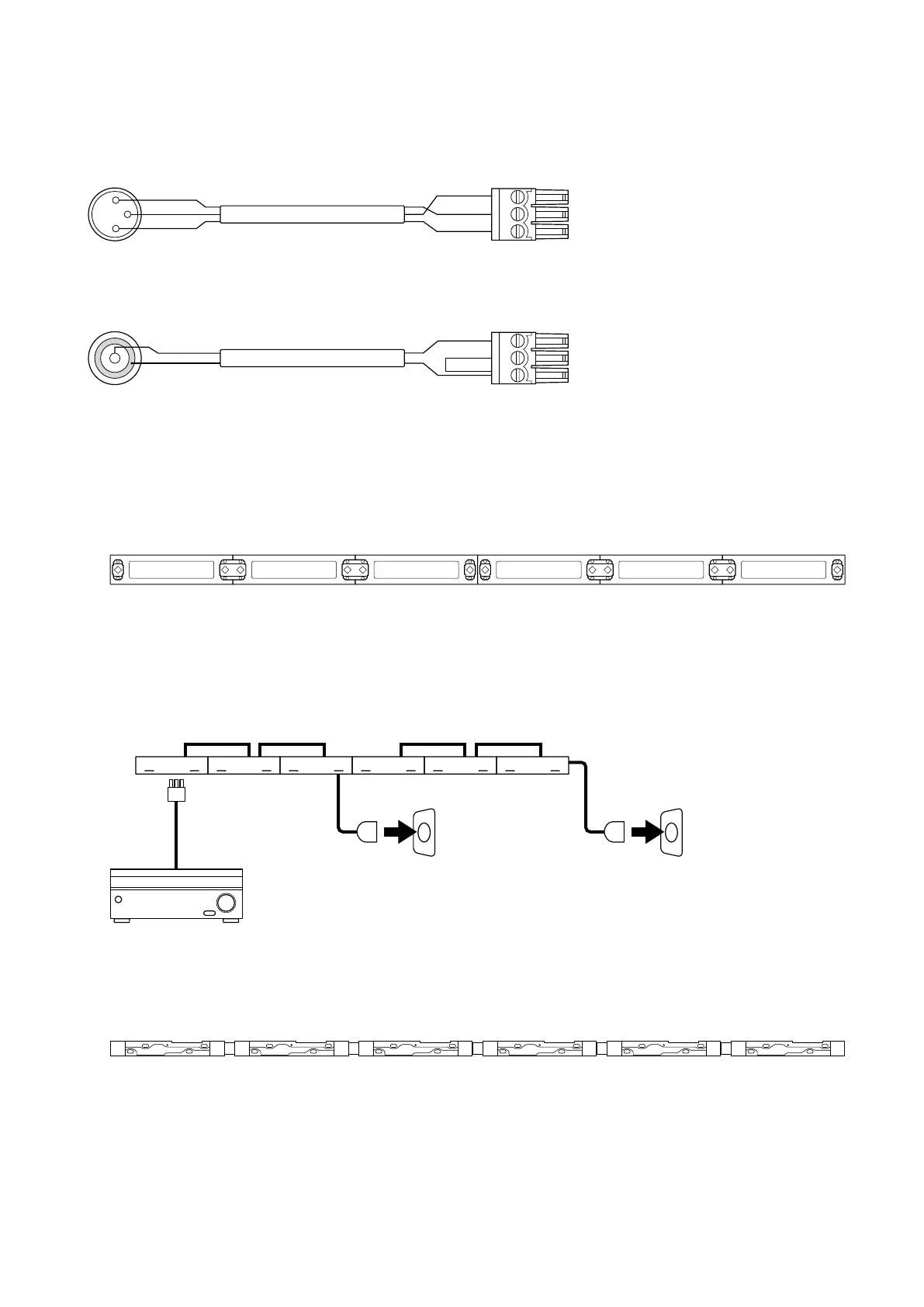

Verdrahtungsbeispiele mit einem analogen Audiogerät
Für den Anschluss an ein analoges Audiogerät unter Verwendung des 3-poligen Euro-Klemmleistenkopfteils und
eines analogen Audiokabels siehe die folgenden Beispiele für die Verdrahtung:
Symmetrische Verdrahtung (Beispiel mit dem XLR-Kabel*)
GND
Stromlos (–)
Stromführend (+)
GND
Stromlos (–)
Stromführend (+)
1
2
3
* Die Zuweisungen zu den Polen 1, 2 und 3 der XLR-Klemme variieren je nach analogem Audiogerät.
Unsymmetrische Verdrahtung (Beispiel mit dem RCA-Kabel)
GND
Stromlos (–)
Stromführend (+)
GND
Stromführend (+)
Zusammenfügen von 6 Lautsprechern
1
Wie unten dargestellt, haben Sie 2 Sätze von 3 Lautsprechern, die durch die
Lautsprecherverbindungshalterung miteinander verbunden sind, zur Hand.
2
Stecken Sie das Netzkabel in den Netzeingang des Lautsprechers ein.
Bis zu 3 angrenzende Lautsprecher können über ein einziges Stromkabel mit Strom versorgt werden. Verbinden
Sie die linken und rechten Paare der 3 angrenzenden Lautsprecher mit 2 Stromkaskadenkabeln und verbinden Sie
alle 6 Lautsprecher über Ethernet-Kabel miteinander.
OUT OUTININOUT OUTININ
3
Fügen Sie 6 Wandmontagehalterungen zusammen wie unten gezeigt, und montieren Sie die
Lautsprecher an einer Wand.
Einzelheiten hierzu finden Sie unter „Wandmontage“ (Seite 17).
