電源カスケード用ケーブルの長さが足りない場合は

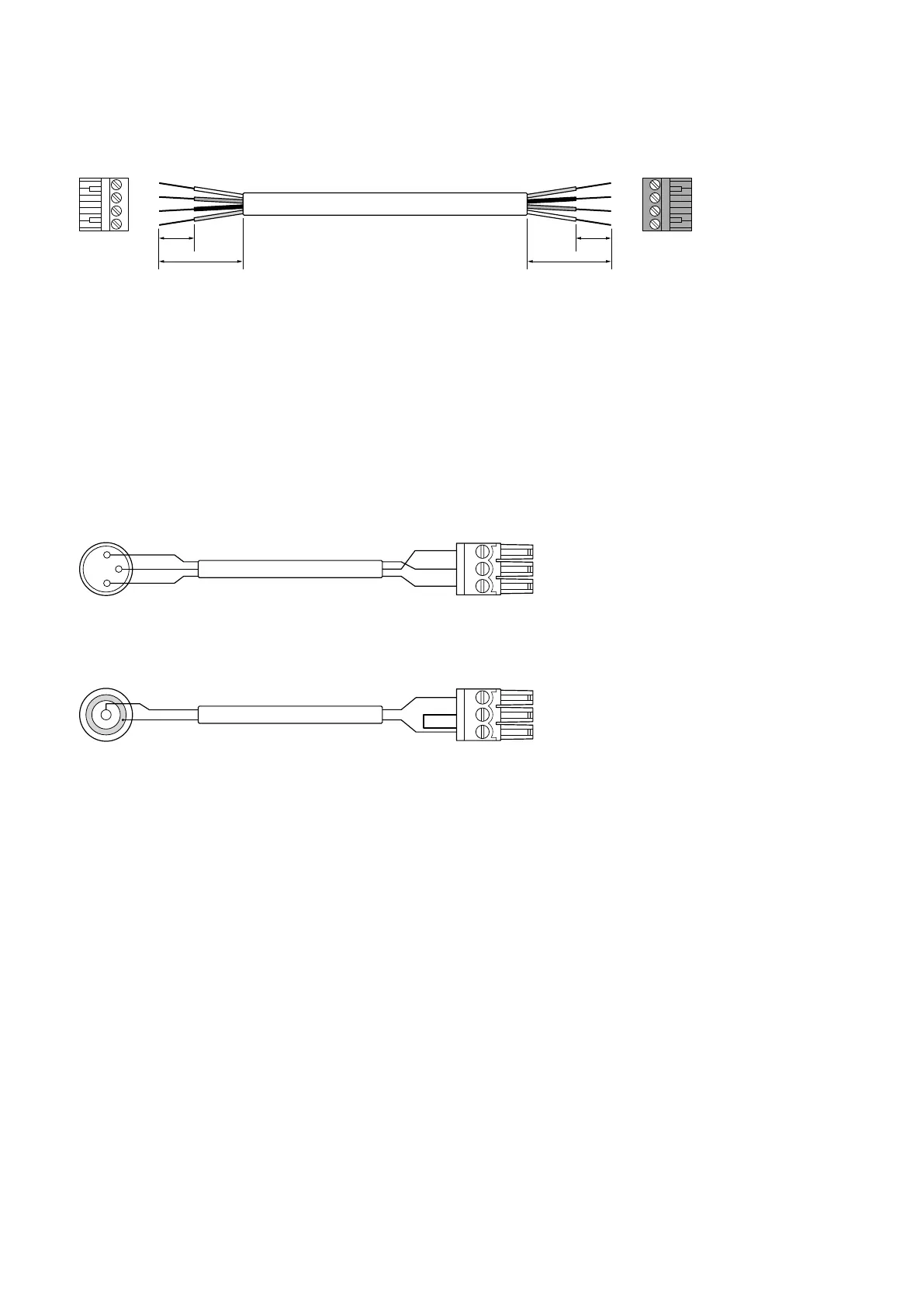

電源カスケード用ケーブルの長さが足りない場合は、ケーブル（市販）を使って下図に従い加工してください。
ケーブルは、16 番線（16Gauge）をお使いください。
40 mm
7 mm
40 mm
7 mm









：白SEL

：緑DET

：黒GND

：赤24V

：赤24V

：黒GND

：緑DET

：白SEL
アナログオーディオ機器との配線例
3ピンユーロブロックコネクターとアナログオーディオケーブルを使ってアナログオーディオ機器に接続する場合は、下図を
例に配線してください。
バランス接続（例：XLRケーブル*）
GND
Cold (–)
Hot (+)
GND
Cold (–)
Hot (+)
1
2
3
*XLR端子の1/2/3ピンアサインは、アナログオーディオ機器によって異なります。
アンバランス接続（例：RCAケーブル）
GND
Cold (–)
Hot (+)
GND
Hot (+)
