14
ES

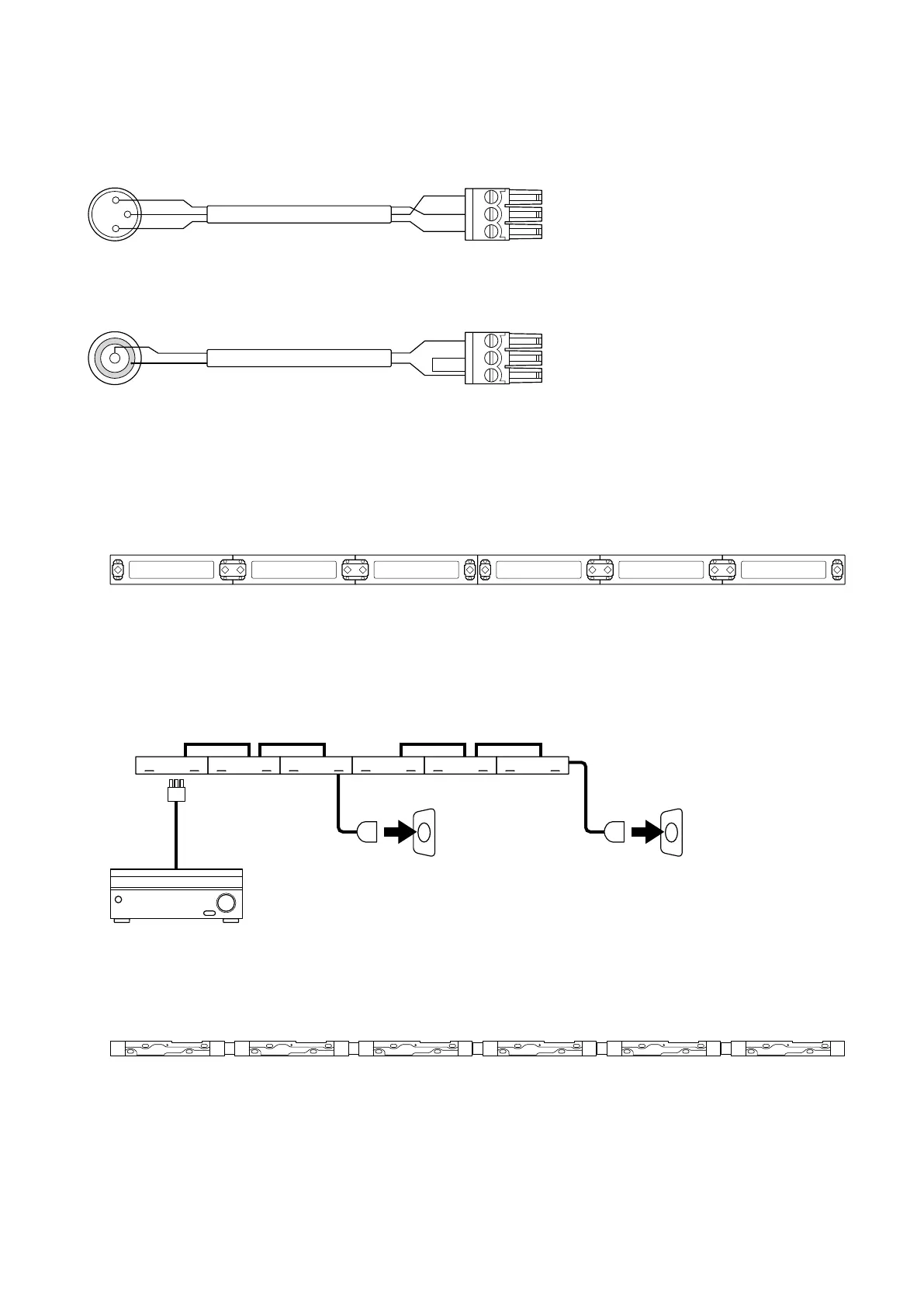

Ejemplos de cableado con un dispositivo de audio analógico
Para la conexión con un dispositivo de audio analógico mediante el cabezal de bloque de terminales tipo Euro de 3
contactos y un cable de audio analógico, consulte los ejemplos de cableado siguientes:
Cableado equilibrado (ejemplo con el cable XLR*)
Tierra
Pasivo (–)
Activo (+)
Tierra
Pasivo (–)
Activo (+)
1
2
3
* Las asignaciones a los contactos 1, 2, y 3 del terminal XLR varían de acuerdo con el dispositivo de audio analógico.
Cableado desequilibrado (ejemplo con el cable RCA)
Tierra
Pasivo (–)
Activo (+)
Tierra
Activo (+)
Para unir 6 altavoces juntos
1
Como se muestra en la ilustración siguiente, tenga a mano 2 juegos de 3 altavoces, que se unirán
juntos mediante los soportes de unión de altavoces.
2
Enchufe el cable de alimentación en la entrada de CA del altavoz.
La alimentación se puede suministrar a hasta 3 altavoces contiguos a través de un solo cable de alimentación.
Conecte los pares izquierdo y derecho de los 3 altavoces contiguos utilizando 2 cables de alimentación en
cascada, y conecte los 6 altavoces utilizando cables Ethernet.
OUT OUTININOUT OUTININ
3
Una 6 soportes de montaje mural como se muestra en la ilustración siguiente, y después monte los
altavoces en una pared.
Con respecto a los detalles, consulte “Montaje mural” (página 17).
