4 (G)
SR84 / SR85, CH33

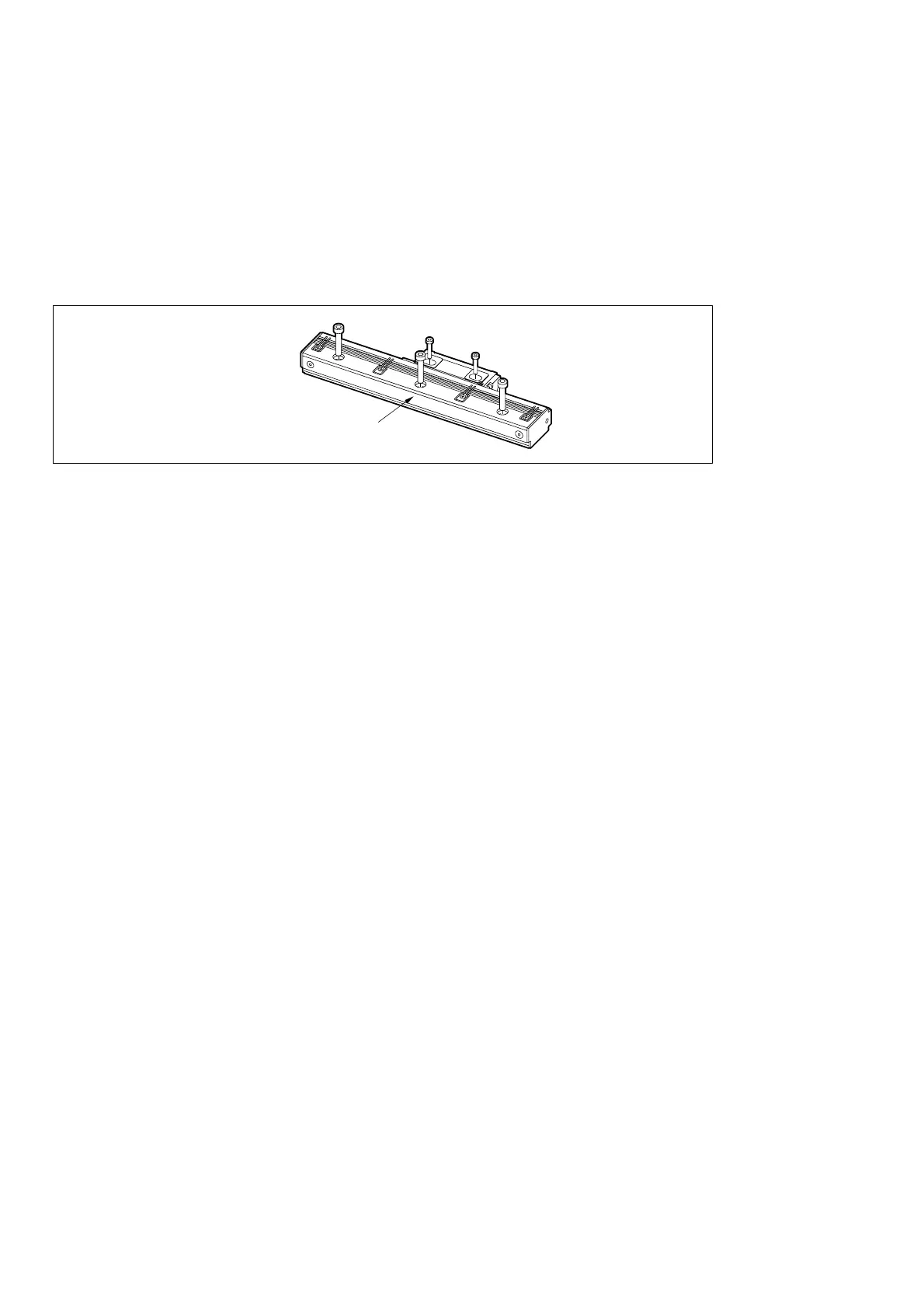

Abb. 5
.
Prüfen Sie vor der Montage des Maßstabs, ob die Ausrichtung der Montagefläche (oder der Montagehalter) innerhalb
der Vorschriften liegt.
.
Verwenden Sie einen Maßstab-Montagehalter, wo zutreffend, dessen Länge sich mit der Gesamtlänge des Maßstabs
deckt. Selbst bei Verwendung von geteilten Haltern muss immer sichergestellt werden, dass die Ausrichtung der
Installationshalter innerhalb der Normen liegt.
.
Die Rückseite der Maßstabseinheit wird als Installationsrichtlinie verwendet.
.
Ziehen Sie die Befestigungsschrauben zunächst provisorisch an. Legen Sie die Ausrichtung fest, und ziehen Sie dann
die Schrauben zur Befestigung des Maßstabs an. (Siehe Abb. 5.)
Maßstab : M6 x 35 (9 N.m)
Schieber : M4 x 20 (2,7 N.m)
In Berührung bringen
