(G) 5
SR84 / SR85, CH33
Abb. 6
Abb. 7

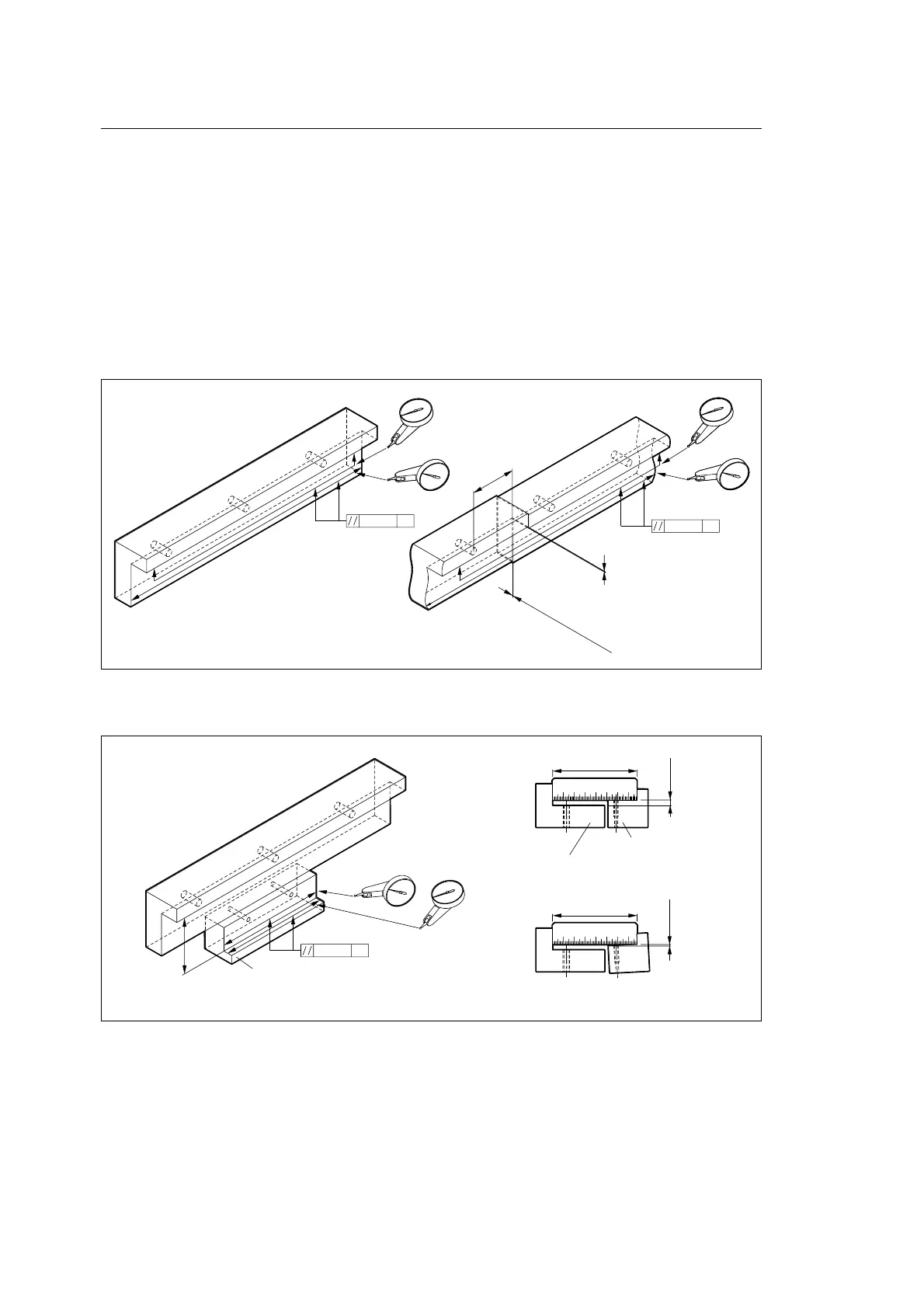

Montagebeispiel
Beispiel 1 (empfohlen): Montage, bei der eine Anschlagfläche von Maßstab und Schieber
mit dem Halter erzeugt wird
Durch die Erzeugung einer Anschlagfläche wird die Montagegenauigkeit des Maßstabs verbessert. Dies
vereinfacht auch eine spätere Neumontage des Maßstabs.
1. Die Parallelität des Maßstabshalters in Bezug auf die Maschinenführung überprüfen und einstellen, und
dann das Teil befestigen.
Selbst wenn geteilte Halter verwendet werden, muss die Parallelität über die gesamte Halterlänge
eingestellt werden, wie in der Abbildung gezeigt.
2. Höhe und Parallelität des Schieberhalters überprüfen und einstellen, und dann das Teil befestigen.
Einheit: mm
Einheit: mm
0,05 oder weniger
0,05 oder weniger
50
0,05
MG
0,05
MG
Maßstabshalter
Oder
0,05 oder weniger
Schieberhalter
Schieberhalter
Maßstabshalter
78
±0,3
5
±0,2
0,05
MG
78
±0,3
78
±0,3
