Sony STR-AV220 - PC BOARD, IC

STR-AV220/AV320 :

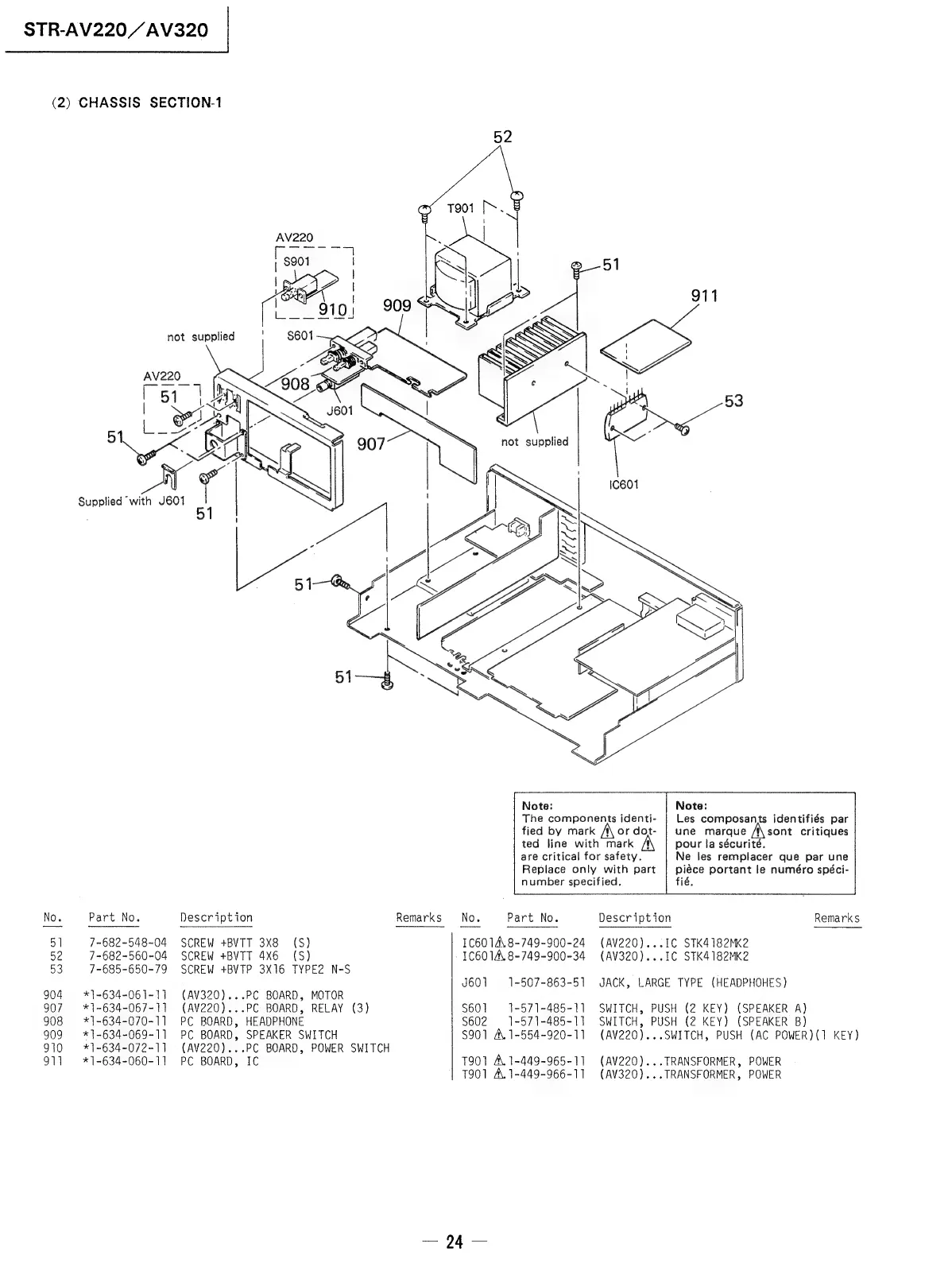

(2) CHASSIS SECTION-1
No.
5]
aia
53
904
907
908
909
910
91]
Part No.
7-682-548-04
7-682-560-04
7-685-650-79
*1-634-061-11
*1-634-067-11
*1-634-070-11
*1-634-069-11
*1-634-072-11
*1-634-060-11
Description
SCREW +BVTT 3X8 (S)
SCREW +BYTT 4X6 (5S)
SCREW +BVTP 3X16 TYPE2 N-S
(AV320)...PC BOARD, MOTOR
(AV220)...PC BOARD, RELAY (3)
PC BOARD, HEADPHONE
PC BOARD, SPEAKER SWITCH
(AV220)...PC BOARD, POWER SWITCH
PC BOARD, IC
Remarks
52
Note:
The components identi-
fied by mark
ted line with mark
are critical for safety.
Replace only with part
number specified. fié.
No. Part No.
106014. 8-749-900-24
1060 1A. 8-749-900-34
J601 1-507-863-5]
S601 = 1-571-485-11
S602 =: 1-571-485-11
S901 A. 1-554-920-11
T901 A. 1-449-965-11
T901 A. 1-449-966-11
911
\
DD MM,
f
Note:
Les composants identifiés par
une marque sont critiques
pour fa sécurité.
Ne les remplacer que par une
piéce portant le numéro spéci-
or dot-
Description Remarks
(AV220)...1C STK4182MK2
(AV320)...1C STK4182MK2
JACK, LARGE TYPE (HEADPHOHES)
SWITCH, PUSH (2 KEY) (SPEAKER A)
SWITCH, PUSH (2 KEY) (SPEAKER B)
(AV220)...SWITCH, PUSH (AC POWER)(1 KEY)
(AV220)... TRANSFORMER, POWER
(AV320)... TRANSFORMER, POWER
