Sony STR-D365 - Chassis Assembly

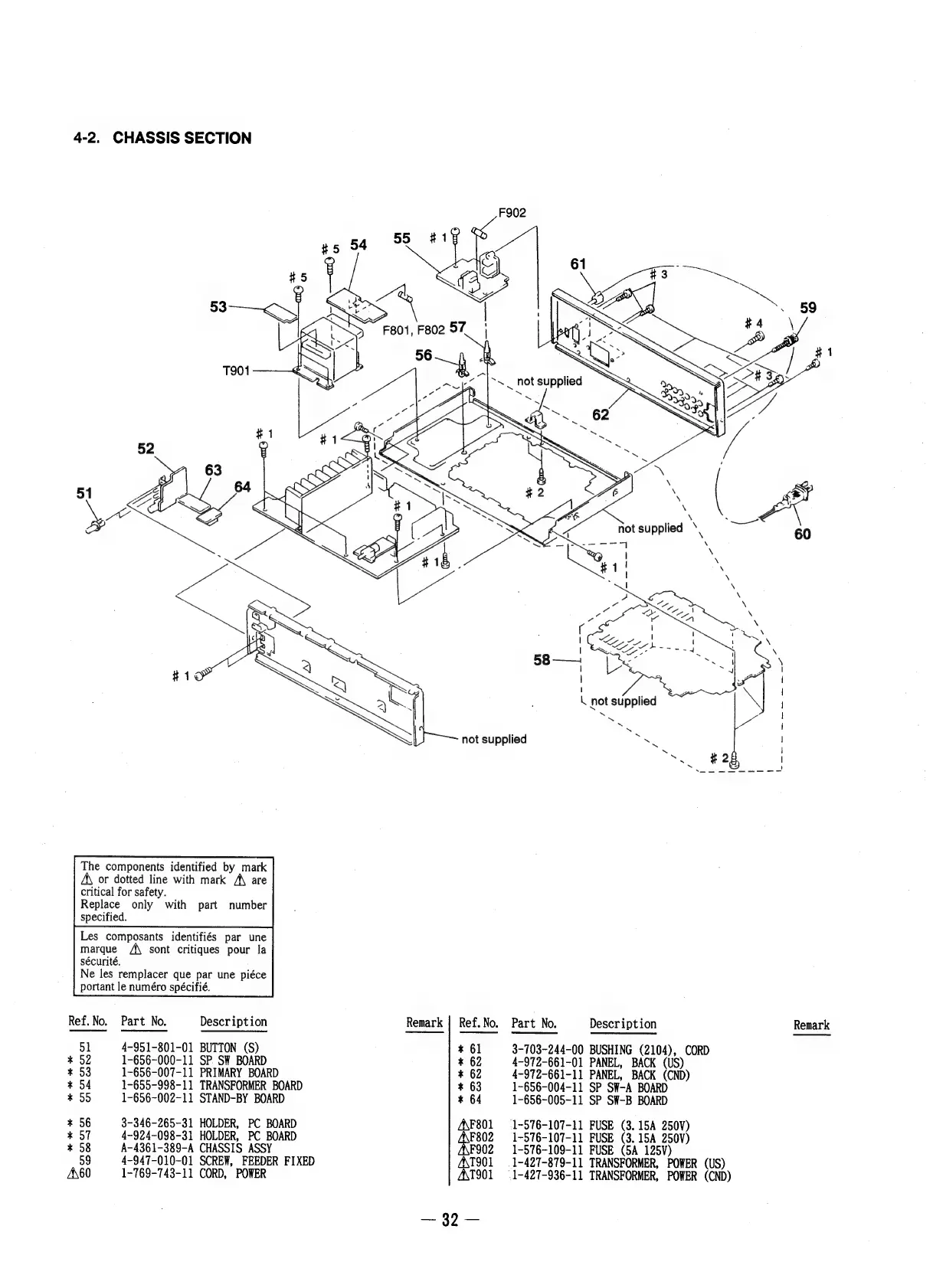

4-2. CHASSIS SECTION
53
T901
~~ _ not supplied
62
not supplied
~N y 7 . ¢ 2
The components identified by mark
A\ or dotted line with mark A\ are
critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque sont critiques pour la
sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
Ref.
No.
Part
No.
Description
Remark
|
Ref.No.
Part
No.
Description
Remark
51 4-951-801-01 BUTTON (S) * 61 3-703-244-00 BUSHING (2104), CORD
*
52
1-656-000-11
SP.
SY
BOARD
*
62
4-972-661-01
PANEL,
BACK
(US)
*
53
1-656-007-11
PRIMARY
BOARD
*
62
4-972-661-11
PANEL,
BACK
(CND)
*
54
1-655-998-11
TRANSFORMER
BOARD
*
63
1-656-004-11
SP
SW-A
BOARD
*
55
1-656-002-11
STAND-BY
BOARD
*
64
1-656-005-11
SP
S¥-B
BOARD
*
56
3-346-265-31
HOLDER,
PC
BOARD
A\F801
=:
1-576-107-11
FUSE
(3.15A
250V)
*
57
4~924-098-31
HOLDER,
PC
BOARD
F802
1-576-107-11
FUSE
(3.
15A
250V)
* 58 A-4361-389-A CHASSIS ASSY F902 1-576-109-11 FUSE (5A 125V)
59
4-947-010-01
SCREW,
FEEDER
FIXED
AXT901
—
1-427-879-11
TRANSFORMER,
POWER
(US)
A\60
1-769-743-11
CORD,
POWER
A\T901_
—-
1-427-936-11
TRANSFORMER,
POWER
(CND)
