各部の名称と働き

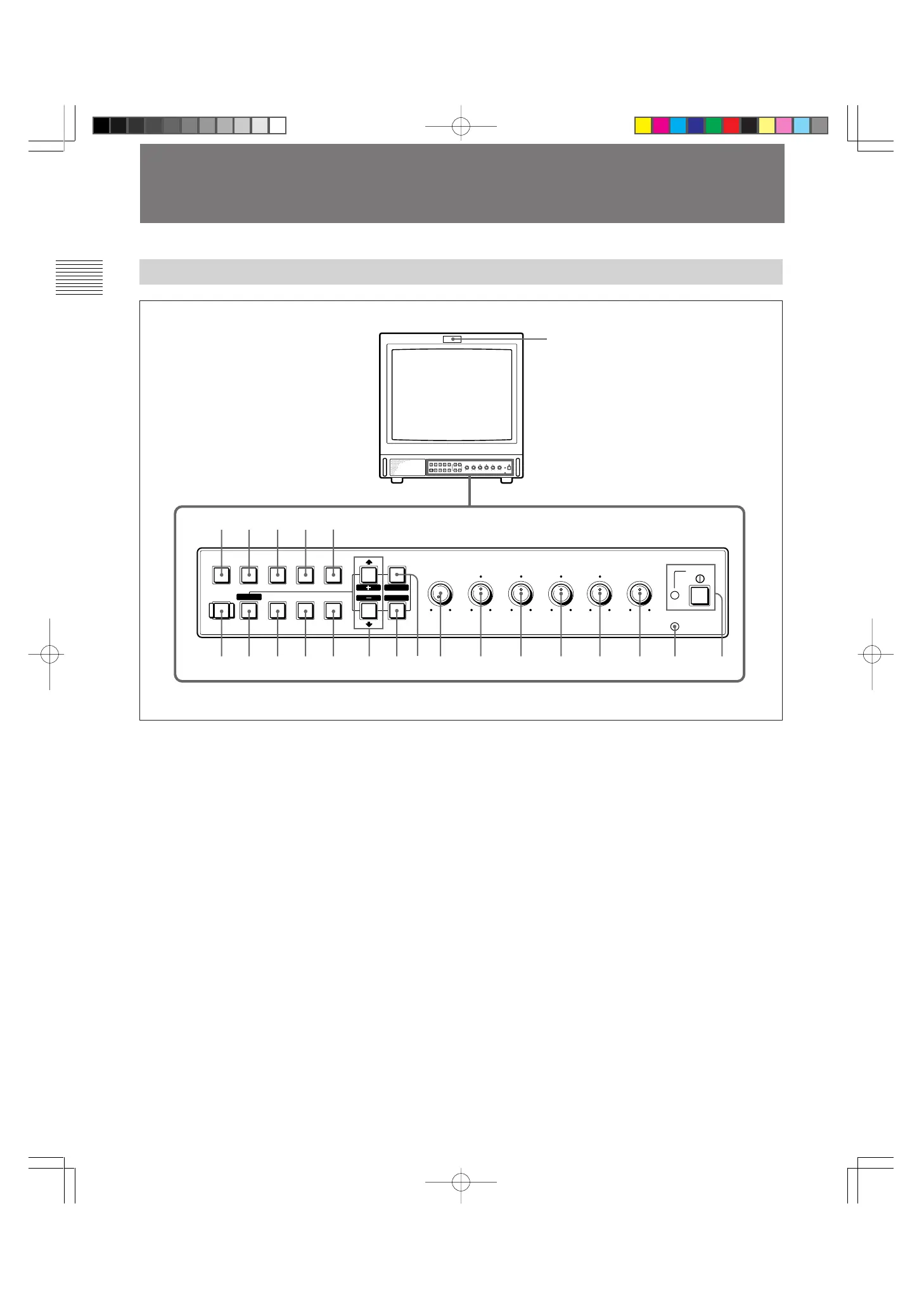

前面パネル
1 タリーランプ
本機に接続されているカメラの映像が選ばれると、ランプが
点灯します。
◆ タリーランプが点灯するようにするには、タリー制御の配線が必
要です。詳しくは17(J)ページをご覧ください。
2
POWER
（電源）スイッチとインジケーター
スイッチを押し込むと電源が入り、インジケーター（緑）が
点灯します。もう一度押すと、電源が切れます。
3
REMOTE
インジケーター
USERPRESETメニューでONを選んだときや、付属の接続
ケーブルでリモートコントローラーにつないだときにインジ
ケーターが点灯します。このインジケーターが点灯している
ときは、パネル上での操作はできません。
◆ リモートコントローラーを接続するための配線方法については
17(J)ページをご覧ください。
4
VOLUME
（音量）調整つまみ
右へ回すと音量が大きくなり、左へ回すと小さくなります。
5
CONTRAST
調整つまみ
右へ回すとコントラストが強くなり、左へ回すと弱くなりま
す。
6
PHASE
（色相）調整つまみ
この調整つまみは、NTSC、NTSC4.43のカラー方式の信号に
だけ働きます。
右へ回すと、肌色が緑がかります。
左へ回すと、肌色が紫がかります。
7
CHROMA
（色の濃さ）調整つまみ
右へ回すと、色が濃くなります。
左へ回すと、色が薄くなります。
8
BRIGHT
（明るさ）調整つまみ
右へ回すと、画面が明るくなります。
左へ回すと、画面が暗くなります。
9
APERTURE
調整つまみ
右へ回すと、くっきりとした画像になります。
MINの位置で補正のかからないフラットの状態になります。
