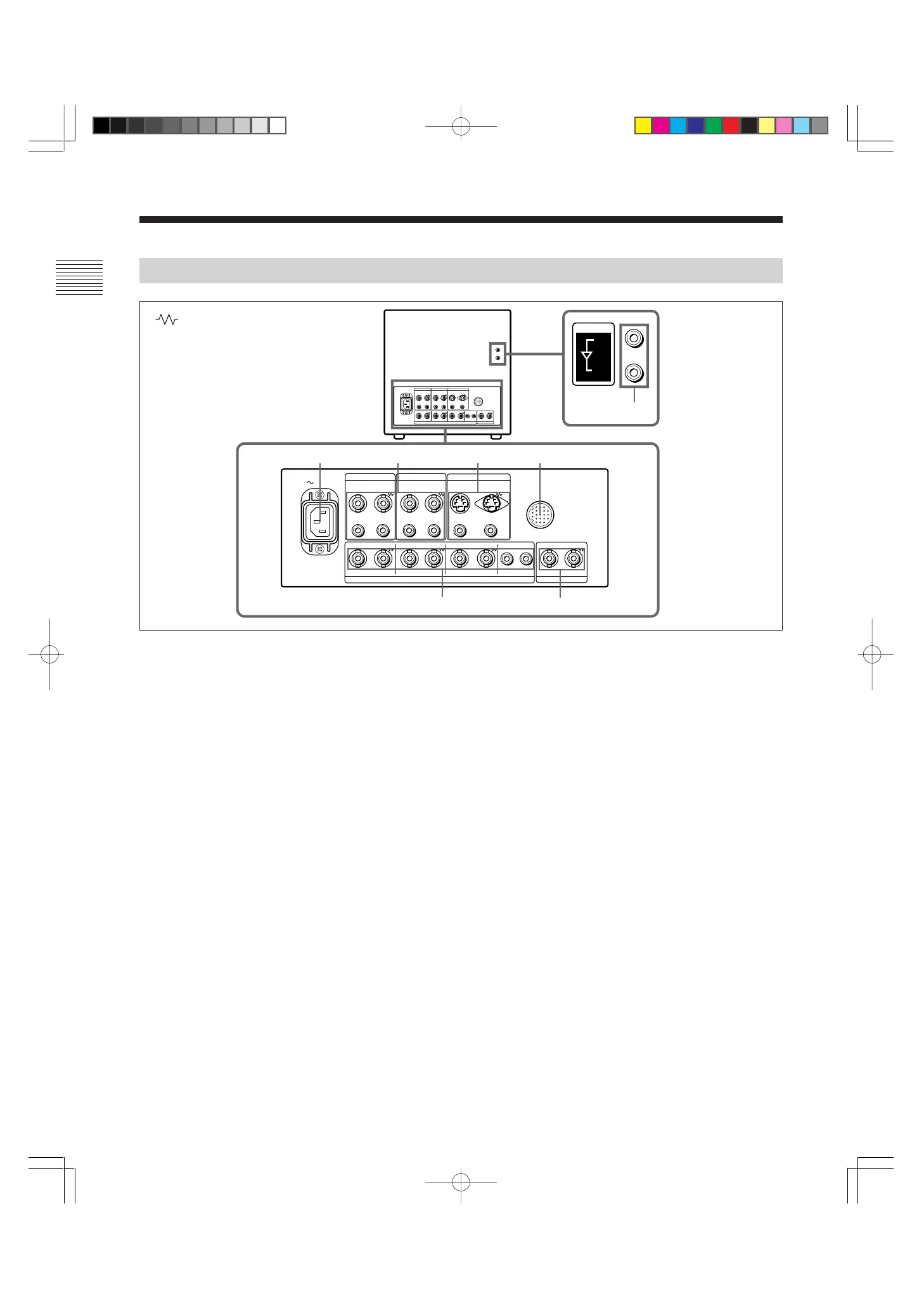

各部の名称と働き
後面パネル
（ マークは
75
Ω自動終端を示します。）
LINE A LINE B
LINE C
IN OUT IN OUT IN OUT IN OUT IN OUT
IN OUT IN OUT IN OUT
IN OUT
IN OUTIN OUT
VIDEO VIDEO
AUDIOAUDIO AUDIO
R/R–Y G/Y B/B–Y
AUDIO
RGB/COMPONENT EXT SYNC
REMOTE
AC IN
IN
OUT
COMPONENT SDI
ACTIVE THROUGH
12 34
7
56
1
AC IN
ソケット
付属の電源コードをつなぎます。
2
LINE A
、
LINE B
入出力端子
コンポジットビデオ信号と音声信号のライン入力端子、およ
び、それぞれのループスルー出力端子です。
この端子に入力した信号をモニターするには、LINE/RGB入
力切り換えボタンを「LINE入力（インジケーター消灯）」
にして、A/RGBまたはB/COMPONENT切り換えボタンで信
号を選びます。
VIDEO IN
（映像入力）端子（
BNC
型）
VTRやカラービデオカメラの映像出力端子と接続します。
ブリッジ接続のときは、他のモニターの映像出力端子と接続
します。
VIDEO OUT
（映像出力）端子（
BNC
型）
VIDEOIN端子に接続した映像信号のループスルー出力端子
です。VTRや他のモニターの映像入力端子と接続します。
この端子にケーブルをつなぐと、入力の75Ω終端が自動的に
開放され、VIDEO IN端子に入力された信号がこの端子から
出力されます。
AUDIO IN
（音声入力）端子（ピンジャック）
VTRやマイクアンプなどの音声出力端子と接続します。
ブリッジ接続のときは、他のモニターの音声出力端子と接続
します。
AUDIO OUT
（音声出力）端子（ピンジャック）
AUDIOIN端子に接続した音声信号のループスルー出力端子
です。VTRや他のモニターの音声入力端子と接続します。
3
LINE C
入出力端子
Y/C分離入力端子と音声信号のライン入力端子、および、そ
れぞれのループスルー出力端子です。
この端子に入力した信号をモニターするには、LINE/RGB入
力切り換えボタンを「LINE入力（インジケーター消灯）」
にして、C/SDI切り換えボタンで信号を選びます。
Y/C IN
端子（
4
ピンミニ
DIN
）
ビデオカメラやVTRなど、外部の機器のY/C分離出力端子と
接続します。
Y/C OUT
端子（
4
ピンミニ
DIN
）
Y/CIN端子に接続したY/C信号のループスルー出力端子で
す。VTRや他のモニターなど外部の機器のY/C分離入力端子
と接続します。
この端子にケーブルをつなぐと、入力の75Ω終端が自動的に
開放され、Y/CIN端子に入力された信号がこの端子から出
力されます。
