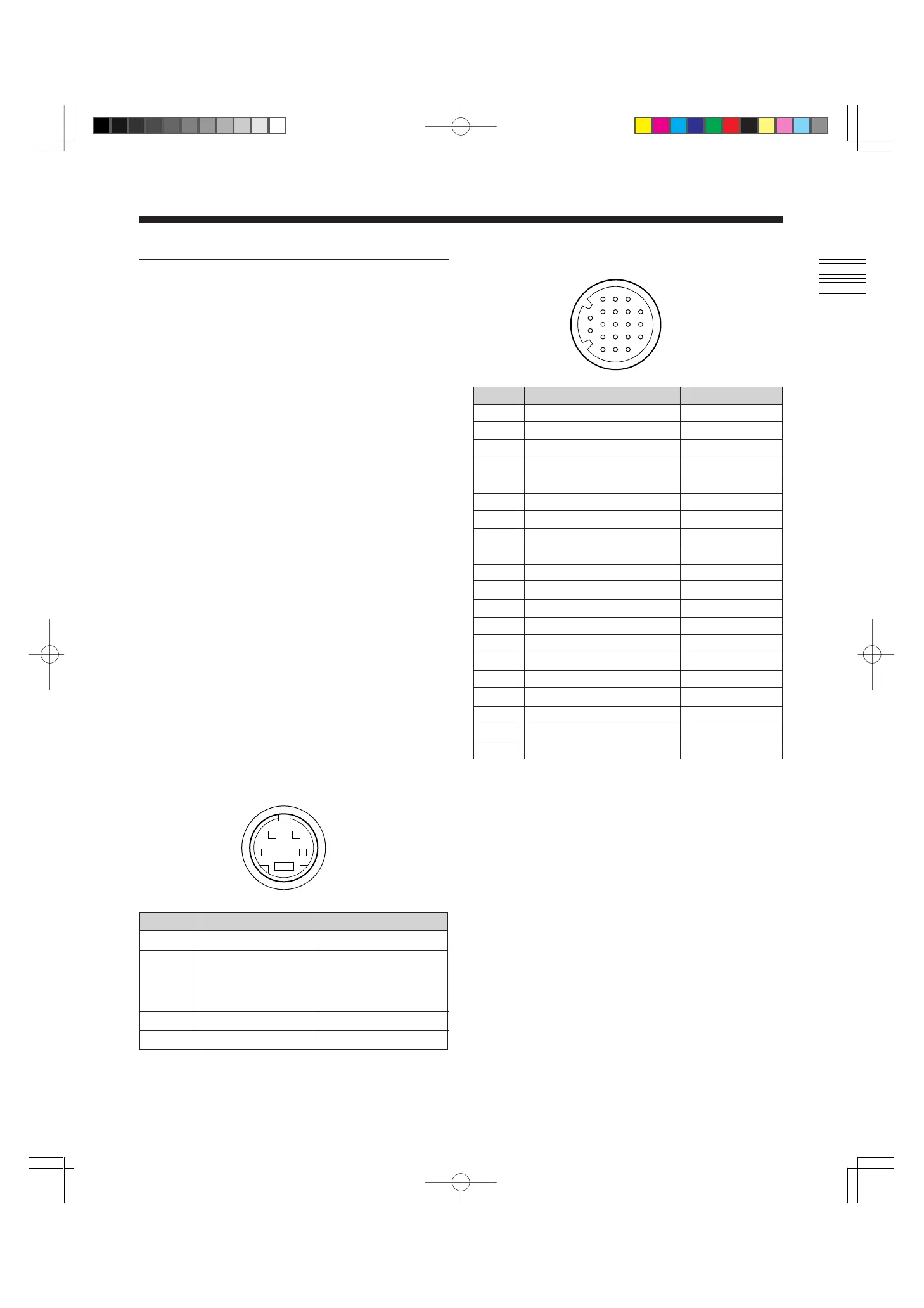

REMOTE端子（20ピンミニDIN）
ピンNo. 信号 ワイヤーカラー
1 ブルーオンリー 茶
2 H/Vディレイ 赤
3 メイン/サブ＊ オレンジ色
4 外部同期 黄
5消磁 緑
6 Rチャンネル ON/OFF＊ 青
7 タリー 紫
8 ラインB 灰
9 アース 白
10 アース 黒
11 アース ピンク
12 アース 水色
13 ラインA オレンジ/白
14 ライン/RGB 黄/白
15 アース 緑/白
16 Lチャンネル ON/OFF＊ 青/白
17 リモート 紫/白
18 ラインC 灰/白
19 アンダースキャン ピンク/白
20 16：9 水色/白
＊ デジタルオーディオコントロール用
リモートコントロールを使用するための配線
17ピンをアース（9〜12、15ピン）に接続して、リモコンで
使いたい機能をアース（9〜12、15ピン）に接続します。
タリーランプを制御するための配線
7ピンをアース（9〜12、15ピン）に接続します。
その他
CRT EBU規格蛍光体
消費電力 99W
電源 AC100V、50/60Hz
動作温度 0〜＋35℃
保存温度 −10〜＋40℃
動作湿度 35〜85%（結露なきこと）
保存湿度 0〜90%
最大外形寸法（幅／高さ／奥行き）
約346×340×431mm
質量 約17.7kg
付属品 電源コード（1）
電源プラグホルダー（1）
タリーラベル（1）
20ピンコネクター付きケーブル（1）
オペレーションマニュアル（1）
保証書（1）
本機の仕様および外観は、改良のため予告なく変更すること
がありますが、ご了承ください。
本機は「高調波ガイドライン適合品」です。
ピン配列
Y/CIN端子（4ピンミニDIN）のピン配列
ピンNo.
1
2
3
4
信号
Y入力
CHROMA
サブキャリア入力
GND（Y入力用）
GND（CHROMA入力用）
信号レベル
1Vp-p、同期負、75Ω
286mVp-p、
バースト
Y-C間遅延時間
0±100nsec、75Ω
アース
アース
