6(I)
Posizione e funzioni delle parti e dei comandi

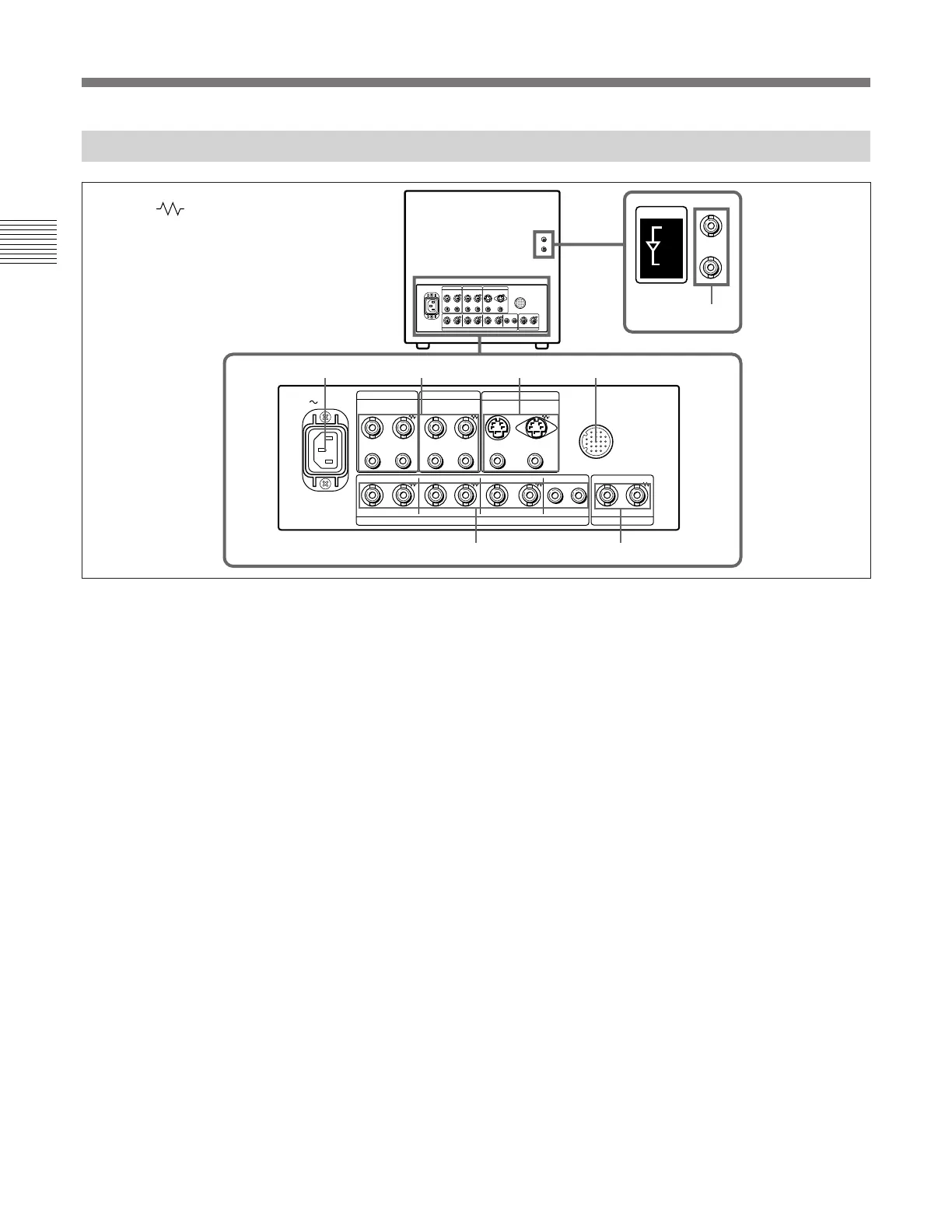

Pannello posteriore
(Il simbolo indica la terminazione automatica.)
1 Presa di alimentazione (AC IN)
Collegare il cavo di alimentazione in dotazione a
questa presa e a una presa di rete.
2 Connettori di ingresso in linea (LINE A,
LINE B)
Due gruppi (A e B) di connettori di ingresso in linea
per i segnali video e audio compositi, con i rispettivi
connettori di uscita per ciclo aperto.
Per controllare il segnale di ingresso ricevuto
attraverso questi connettori, tenere il selettore LINE/
RGB in posizione LINE (indicatore spento) e premere
il selettore A/RGB o B/COMPONENT (indicatore
acceso).
VIDEO IN (tipo BNC)
Collegare questo connettore all’uscita video di un
apparecchio video, ad esempio un videoregistratore o
una videocamera a colori. Per il collegamento a ciclo
aperto, collegarlo all’uscita video di un altro monitor.
VIDEO OUT (tipo BNC)
Uscita per ciclo aperto del connettore VIDEO IN.
Collegare all’ingresso video di un videoregistratore o
di un altro monitor.
Quando a questo connettore è collegato un cavo, la
terminazione a 75 ohm dell’ingresso viene rilasciata
automaticamente e il segnale in ingresso al connettore
VIDEO IN viene emesso da questo connettore.
AUDIO IN (presa fono)
Collegare all’uscita audio di un videoregistratore o a
un microfono tramite un amplificatore per microfono
adatto. Per un collegamento a ciclo aperto, collegare
all’uscita audio di un altro monitor.
AUDIO OUT (presa fono)
Uscita per ciclo aperto del connettore AUDIO IN.
Collegare all’ingresso audio di un videoregistratore o
di un altro monitor.
3 Connettori LINE C
Y/C IN (mini DIN a 4 piedini)
Collegare all’uscita Y/C separata di una videocamera,
di un videoregistratore o di un altro apparecchio video.
Per un ottenere collegamento ad anello, eseguire il
collegamento su un’uscita a parte Y/C del
videoregistratore o su un altro monitor.
Y/C OUT (mini DIN a 4 piedini)
Uscita per ciclo aperto del connettore Y/C IN.
Collegare all’ingresso Y/C separato di un
videoregistratore o di un altro monitor.
Quando a questo connettore è collegato un cavo, la
terminazione a 75 ohm dell’ingresso viene rilasciata
automaticamente e il segnale in ingresso al connettore
Y/C IN viene emesso da questo connettore.
LINE A LINE B
LINE C
IN OUT IN OUT IN OUT IN OUT IN OUT
IN OUT IN OUT IN OUT
IN OUT
IN OUTIN OUT
VIDEO VIDEO
AUDIOAUDIO AUDIO
R/R–Y G/Y B/B–Y
AUDIO
RGB/COMPONENT EXT SYNC
REMOTE
AC IN
IN
OUT
COMPONENT SDI
ACTIVE THROUGH
12 34
7
56
