12(I)

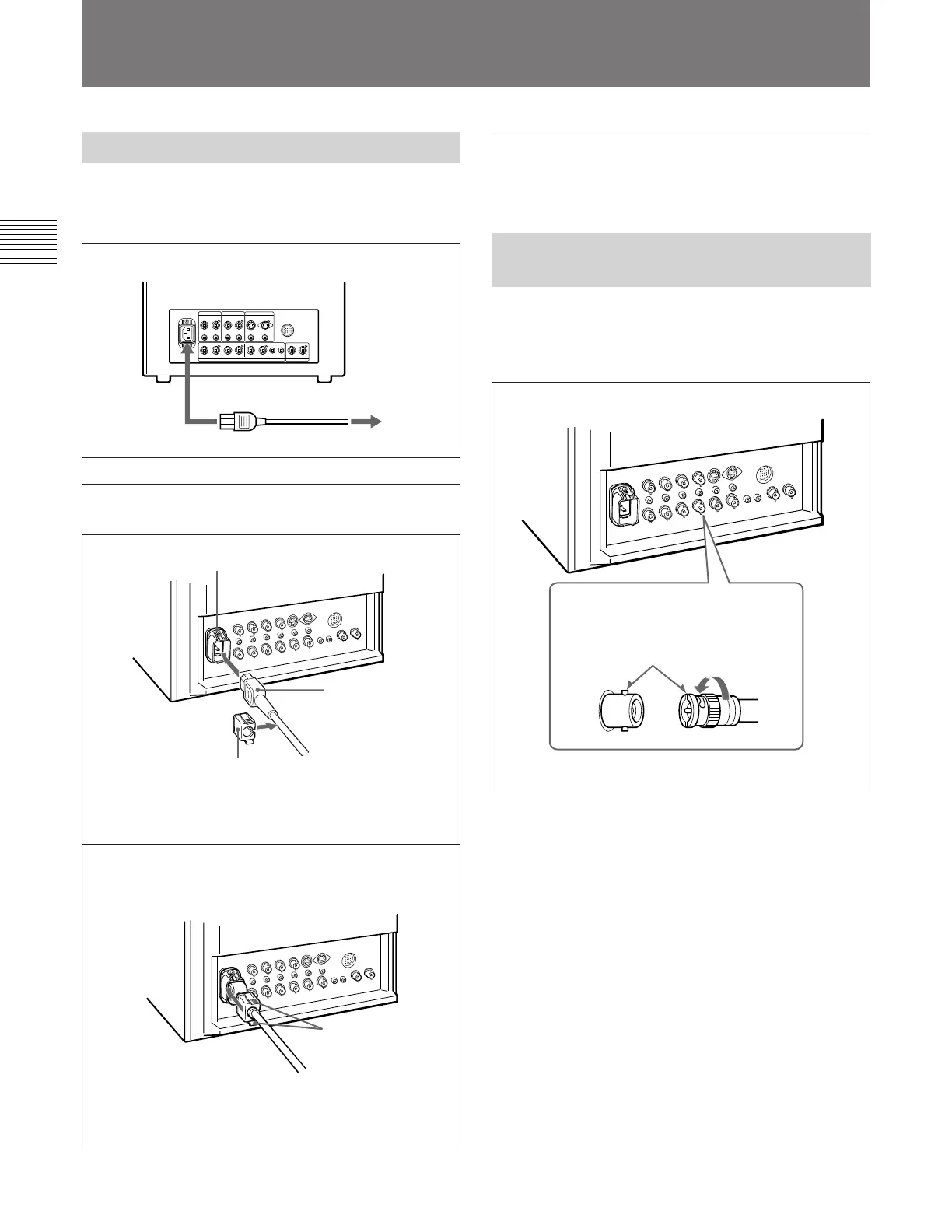

Collegamento del cavo di alimentazione CA
Collegare il cavo di alimentazione (in dotazione) alla
presa AC IN e ad una presa di rete.
Per collegare saldamente un cavo di
alimentazione ad un fermaspina
Collegamenti
Per rimuovere il cavo di alimentazione CA
Estrarre il fermaspina mentre si premono le levette di
bloccaggio.
Far scorrere il fermaspina lungo il cavo finché non si
blocca.
Inserire il cavo di alimentazione nella presa AC IN.
Applicare quindi il fermaspina (in dotazione) sopra il
cavo di alimentazione.
Fermaspina
Spina di alimentazione
Presa AC IN
1
2
Levette di bloccaggio
AC IN alla presa di rete
Collegamento di un cavo ad un
connettore BNC
Collegare un cavo coassiale con prese BNC ai
connettori BNC sul pannelo posteriore come illustrato
sotto.
Inserire la presa BNC nel connettore
del pannello anteriore, facendo
corrispondere le fessure e i piedini e
girare la presa BNC in senso orario
per assicurare il collegamento.
