14(I)

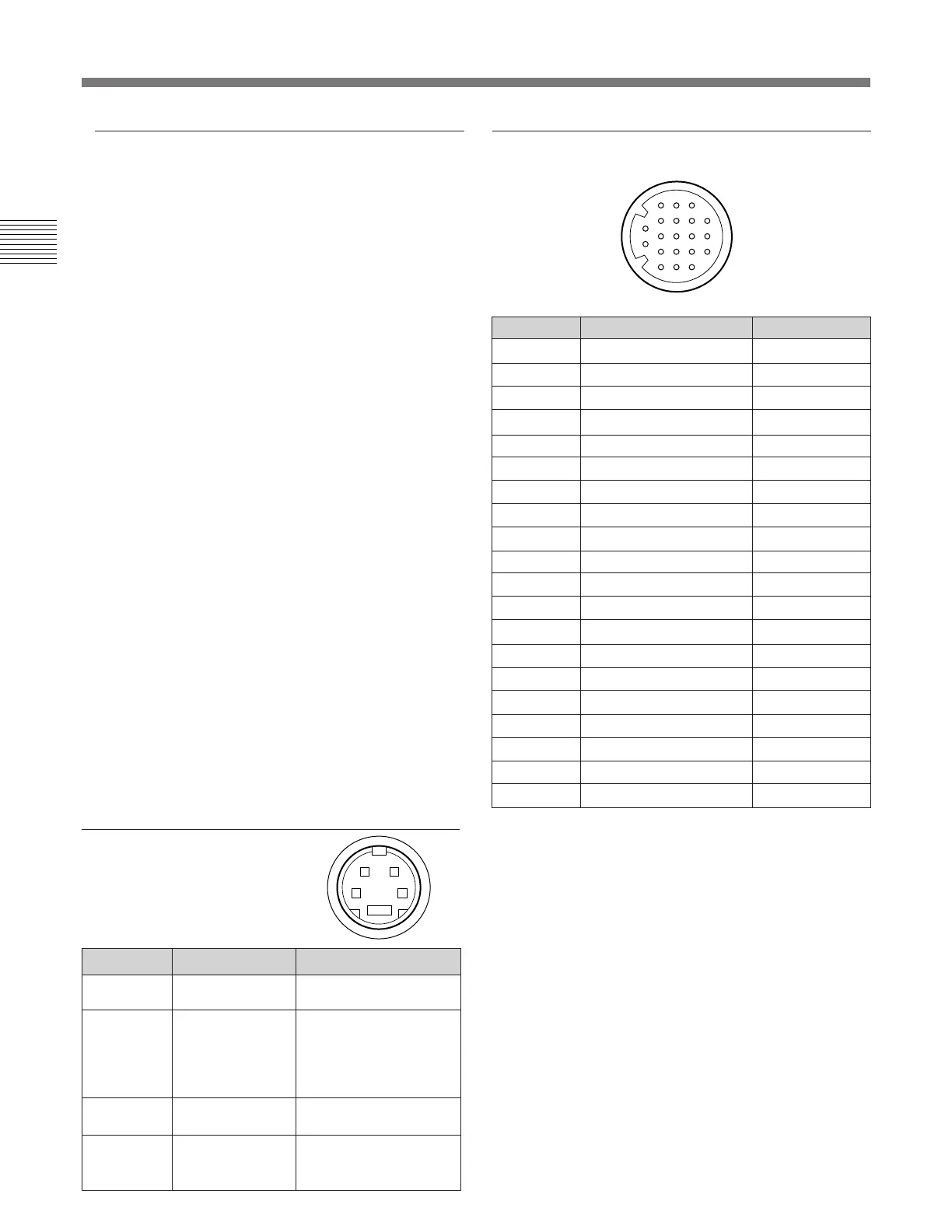

Connettore REMOTE (20 piedini)
Piedino N.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Segnale
Solo blu
H/V DELAY
MAIN/SUB*
EXT SYNC
DEGAUSS
R ch ON/OFF*
TALLY
LINE B
GND
GND
GND
GND
LINE A
LINE/RGB
GND
L ch ON/OFF*
REMOTE
LINE C
UNDER SCAN
16:9
Colore del cavo
Marrone
Rosso
Arancio
Giallo
Verde
Blu
Viola
Grigio
Bianco
Nero
Rosa
Azzurro
Spirale arancio
Spirale gialla
Spirale verde
Spirale blu
Spirale viola
Spirale grigia
Spirale rosa
Spirale azzurra
(* Per il controllo audio digitale)
Come effettuare un collegamento con un
apparecchio di controllo remoto
Collegare il piedino N. 17 ad uno dei piedini GND (N.
9 –12 e 15 ) quindi collegare i piedini per le funzioni
che si desidera utilizzare agli altri piedini GND (N.9–
12 e 15).
Come accendere la spida di controllo
Collegare il piedinoN. 7 ad uno dei piedini GND (N. 9
–12 e 15 ).
Caratteristiche tecniche
Segnale
Ingresso Y
Ingresso
sottoportante
COLORE
TERRA per
ingresso Y
TERRA per
ingresso
COLORE
Descrizione
1 Vp-p, sincr. negativa,
75 ohm
300 mVp-p (PAL), 286
mVp-p (NTSC), burst
Ritardo fra Y e C:
compreso fra 0 ± 100
nsec., 75 ohm
TERRA
TERRA
Piedino N.
1
2
3
4
Assegnazione dei piedini
Connettore Y/C IN
(mini DIN a 4 piedini)
Informazioni generali
Raggi catodici Fosforo EBU
Consumo energetico
BVM-20M4DE/20M4E: 140 W
BVM-14M4DE/14M4E: 99 W
Alimentazione CA da 100 a 240 V, 50/60 Hz
Corrente di punta di entrata
BVM-20M4DE/20M4E:
(1) Stato di accensione (ON), metodo di
sondaggio di corrente: 18 A (240 V)
(2) Corrente di entrata a commutazione a
caldo, misurata secondo la normativa
europea EN55103-1: 7 A (230 V)
BVM-14M4DE/14M4E:
(1) Stato di accensione (ON), metodo di
sondaggio di corrente: 18 A (240 V)
(2) Corrente di entrata a commutazione a
caldo, misurata secondo la normativa
europea EN55103-1: 4 A (230 V)
Temperatura di utilizzo
da 0 a 35° C
Umidità durante l’utilizzo
da 0 a 90 % (senza condensa)
Dimensioni (l/a/p)
BVM-20M4DE/20M4E:
Circa 450 × 458 × 503 mm
BVM-14M4DE/14M4E:
Circa 346 × 340 × 431 mm
escluse le parti sporgenti e i comandi
Peso BVM-20M4DE/20M4E: Circa 31 Kg
BVM-14M4DE/14M4E: Circa 18 Kg
Accessori in dotazione
Cavo di alimentazione CA (1),
Fermaspina CA (1), Etichetta di controllo
(1), Cavo con connettore a 20 piedini (1),
Manuale per il funzionamento (1)
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
3
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
