Identification des composants et
des commandes
Pour plus de détails, reportez-vous aux pages indiquées entre
parenthèses.
1
11

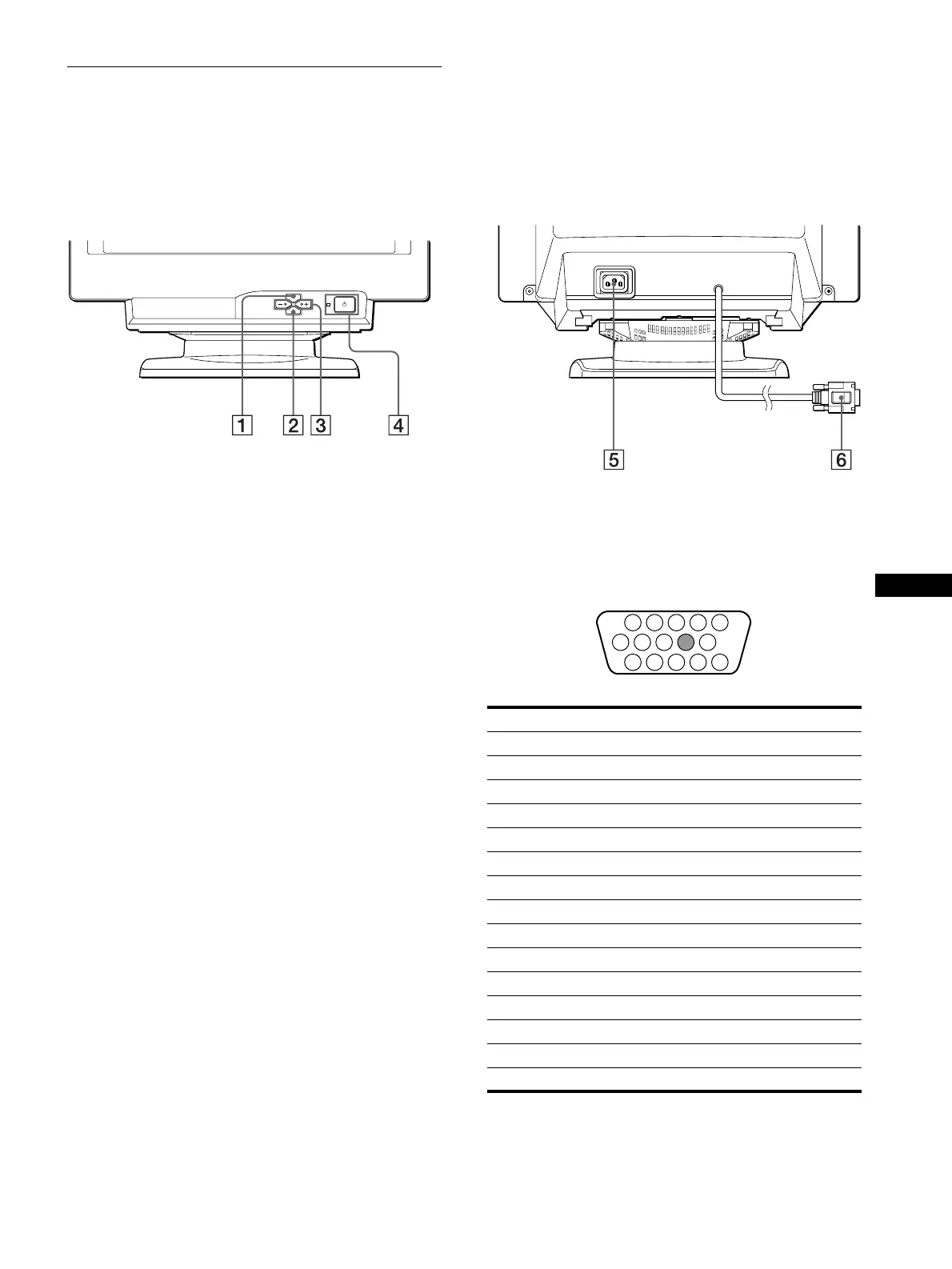

1 Touche MENU (page 9)
Cette touche affiche l’écran MENU.
2
22
2 Touche ENTER (page 9)
Cette touche sélectionne le menu et les paramètres de réglage.
3
33
3 Touches +/– 6
66
6 (contraste) (page 9)
Ces touches affichent le menu CONTRASTE/LUMINOSITÉ
et servent de touches +/– pour le réglage d’autres paramètres.
4
44
4 Commutateur et indicateur 1 (alimentation)
(pages 6, 13, 16)
Cette touche met le moniteur sous et hors tension.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et clignote en vert et en orange ou
s’allume en orange lorsque le moniteur se trouve en mode
d’économie d’énergie.
5
55
5 Connecteur AC IN (page 6)
Ce connecteur assure l’alimentation du moniteur.
6
66
6 Connecteur d’entrée vidéo (HD15) (page 6)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
* DDC (Display Data Channel) est une norme de VESA.
MENU
ENTER
ArrièreAvant
Broche nº Signal
1 Rouge
2Vert
3Bleu
4 ID (masse)
5 Masse DDC*
6 Masse rouge
7 Masse vert
8 Masse bleu
9–
10 Masse
11 ID (masse)
12 Données bidirectionnelles (SDA)*
13 Synchro H
14 Synchro V
15 Données d’horloge (SCL)*
1 2 3 4
5
876
11 12 13 14 15
10
9
