Sony TRINITRON KV-25FX30B - Table of Contents

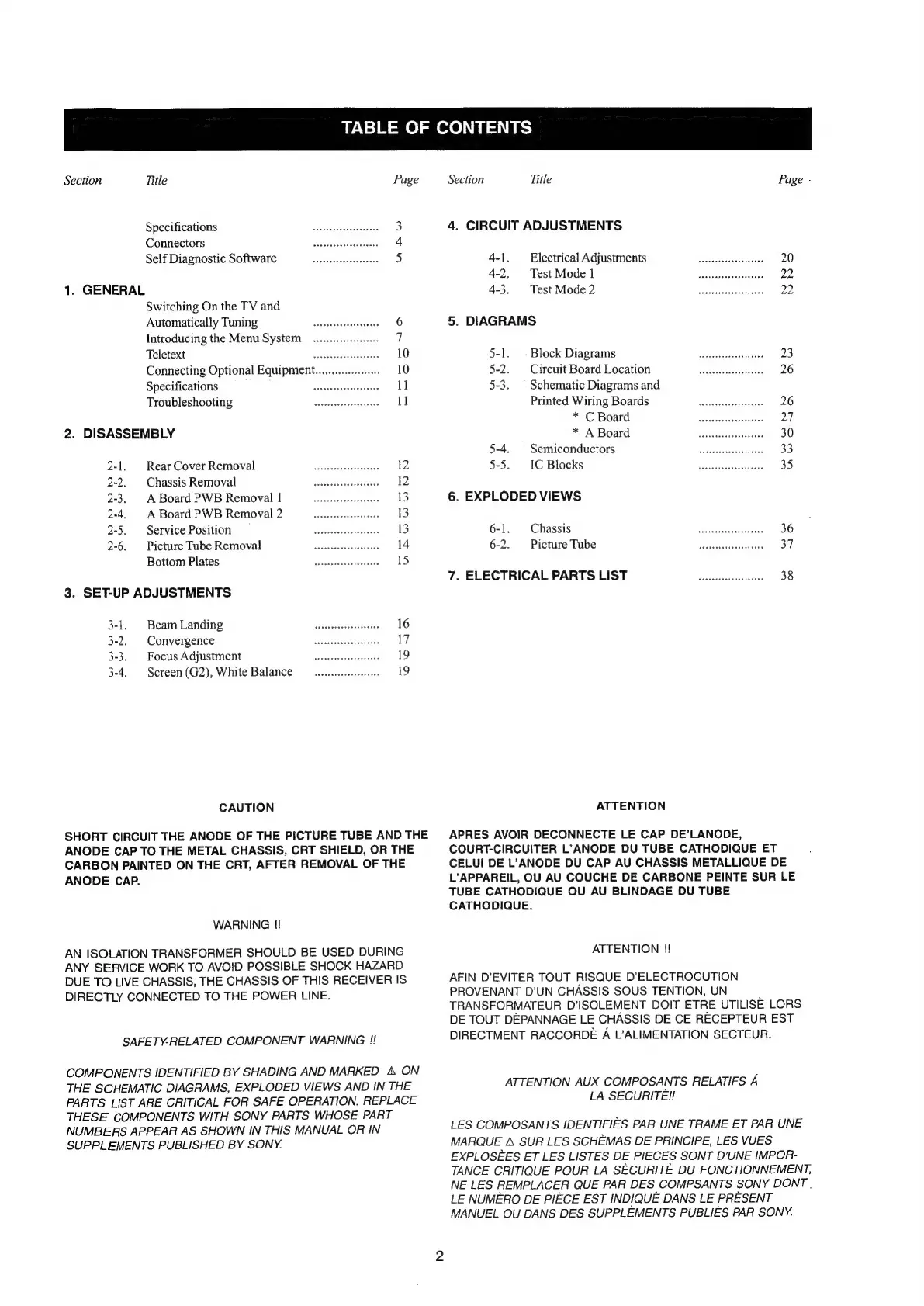

TABLE OF CONTENTS
Section Title Page
Specifications — —saasasessesessereees 3
Connectors 4
Self Diagnostic Software 5
1. GENERAL
Switching On the TV and
Automatically Tuning aaeesceeeeees 6
Introducing the Menu System 7
Teletext ie 10
Connecting Optional Equipment... 10
Specifications «= catseeseseeeesreees 11
Troubleshooting (———ceeseaceesessseeeees 11
2. DISASSEMBLY
2-1. Rear Cover Removal 12
2-2. Chassis Removal 12
2-3. A Board PWB Removal | 13
2-4. ABoardPWBRemoval2 — oceeceeeseeee 13
2-5. Service Position (— saaeeaseaneeeseees 13
2-6. PictureTubeRemoval cessseeseseeerrees 14
Bottom Plates saseaseesensseeneens {5
3. SET-UP ADJUSTMENTS
3-1. Beam Landing 16
3-2. Convergence 17
3-3. Focus Adjustment 19
3-4. Screen (G2), White Balance 19
CAUTION
SHORT CIRCUIT THE ANODE OF THE PICTURE TUBE AND THE
ANODE CAP TO THE METAL CHASSIS, CRT SHIELD, OR THE
CARBON PAINTED ON THE CRT, AFTER REMOVAL OF THE
ANODE CAP.
WARNING !!
AN ISOLATION TRANSFORMER SHOULD BE USED DURING
ANY SERVICE WORK TO AVOID POSSIBLE SHOCK HAZARD
DUE TO LIVE CHASSIS, THE CHASSIS OF THIS RECEIVER IS
DIRECTLY CONNECTED TO THE POWER LINE.
SAFETY-RELATED COMPONENT WARNING !!
COMPONENTS IDENTIFIED BY SHADING AND MARKED A ON
THE SCHEMATIC DIAGRAMS, EXPLODED VIEWS AND IN THE
PARTS LIST ARE CRITICAL FOR SAFE OPERATION. REPLACE
THESE COMPONENTS WITH SONY PARTS WHOSE PART
NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN
SUPPLEMENTS PUBLISHED BY SONY.
Section Title Page -
4. CIRCUIT ADJUSTMENTS
4-1. ElectricalAdjustments oeeeeseeeeee 20
4-2. TestModel ( — haaeectcecetsteeeees 22
4-3. TestMode2 ——aeeeaeeseeeeeeee 22
5. DIAGRAMS
5-1. | Block Diagrams 23
5-2. Circuit Board Location 26
5-3. | Schematic Diagrams and
Printed Wiring Boards casecccsseeeesenee 26
“"GBoard.° -abbwessseeshanenis 27
* A Board eicseeeesseeeteeees 30
5-4. | Semiconductors 33
S-5. IC Blocks 35
6. EXPLODED VIEWS
6-1. Chassis 36
6-2. Picture Tube 37
7. ELECTRICAL PARTS LIST — heen 38
ATTENTION
APRES AVOIR DECONNECTE LE CAP DE’LANODE,
COURT-CIRCUITER L’ANODE DU TUBE CATHODIQUE ET
CELUI DE L’ANODE DU CAP AU CHASSIS METALLIQUE DE
L’APPAREIL, OU AU COUCHE DE CARBONE PEINTE SUR LE
TUBE CATHODIQUE OU AU BLINDAGE DU TUBE
CATHODIQUE.
ATTENTION !!
AFIN D'EVITER TOUT RISQUE D’ELECTROCUTION
PROVENANT D’UN CHASSIS SOUS TENTION, UN
TRANSFORMATEUR D’ISOLEMENT DOIT ETRE UTILISE LORS
DE TOUT DEPANNAGE LE CHASSIS DE CE RECEPTEUR EST
DIRECTMENT RACCORDE A L’ALIMENTATION SECTEUR.
ATTENTION AUX COMPOSANTS RELATIFS A
LA SECURITE!!
LES COMPOSANTS IDENTIFIES PAR UNE TRAME ET PAR UNE
MARQUE A SUR LES SCHEMAS DE PRINCIPE, LES VUES
EXPLOSEES ET LES LISTES DE PIECES SONT D'UNE IMPOR-
TANCE CRITIQUE POUR LA SECURITE DU FONCTIONNEMENT,
NE LES REMPLACER QUE PAR DES COMPSANTS SONY DONT |
LE NUMERO DE PIECE EST INDIQUE DANS LE PRESENT
MANUEL OU DANS DES SUPPLEMENTS PUBLIES PAR SONY.
