Sony Trinitron KV-29FV15 - A Board

KV-27FV15/29FV10/29FV15/29FV15C/29FV15K
— 39 —
— 40 —
A
[ MICON, Y/C/J, TUNER, PIN-MOD, V-DEF, H-DEF ]
1
A
B
C
D
E
F
G
H
I
23456789101112

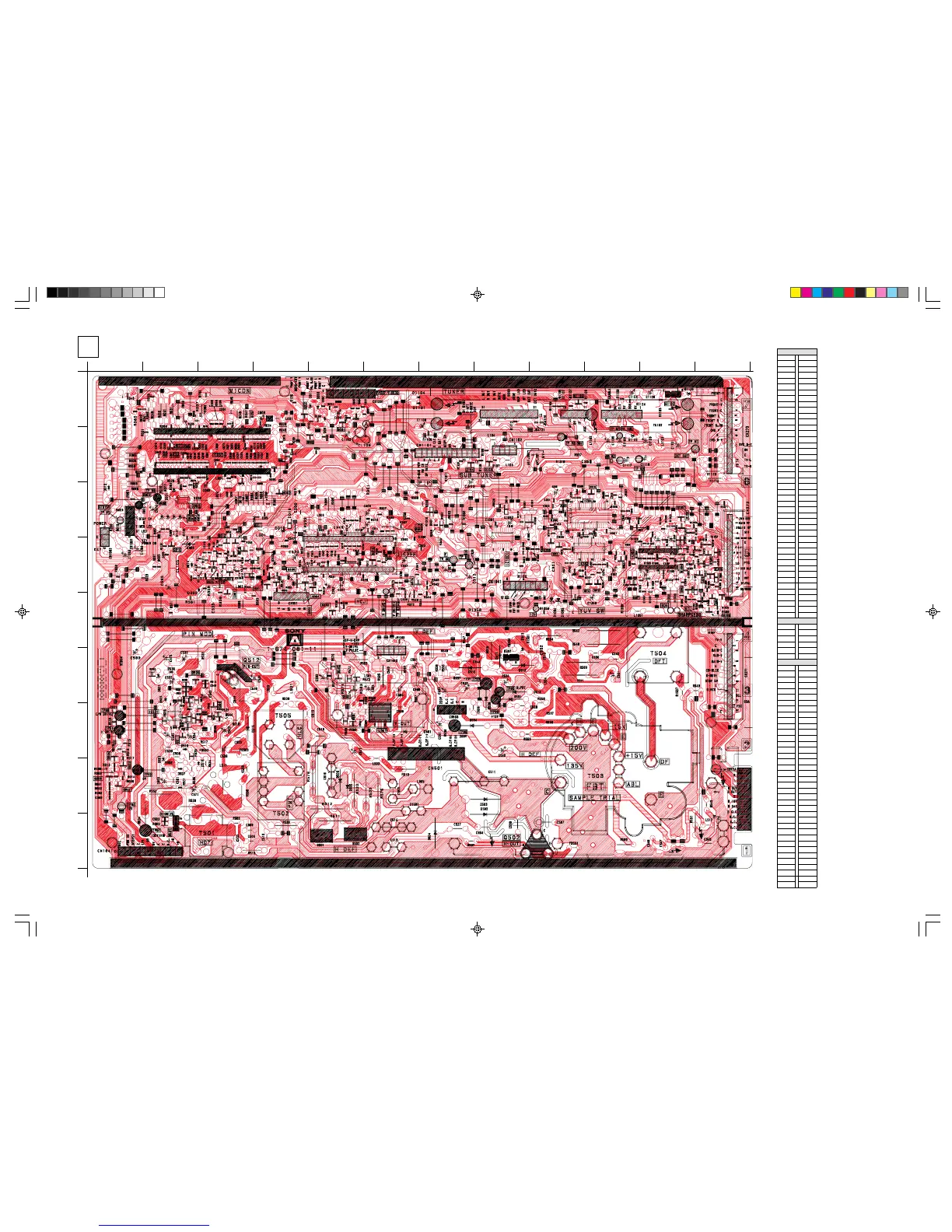

A BOARD
LOCATOR LIST
DIODE
D001 A-5
D002 D-2
D003 A-5
D004 C-2
D011 A-5
D012 C-1
D013 C-5
D014 D-3
D015 C-3
D017 D-3
D302 E-3
D303 D-4
D368 C-7
D384 F-6
D388 C-6
D501 H-2
D502 I-8
D503 I-8
D504 I-7
D505 I-6
D506 H-5
D507 H-2
D510 F-8
D511 F-9
D512 F-9
D513 F-9
D515 G-4
D516 H-2
D518 H-3
D519 G-9
D520 F-2
D521 F-2
D522 G-2
D530 G-8
D531 G-9
D534 G-8
D535 G-3
D536 G-3
D561 H-7
D1003 E-10
D1004 E-10
D1101 A-7
D1102 B-11
D1103 A-12
D1104 A-7
IC
IC001 B-2
IC002 C-2
IC355 D-5
IC501 G-2
IC561 G-6
IC1001 D-8
TRANSISTOR
Q001 A-5
Q002 C-4
Q003 H-1
Q004 H-1
Q005 B-5
Q006 H-1
Q007 I-1
Q010 D-3
Q011 D-3
Q012 D-3
Q013 D-3
Q014 D-3
Q015 D-3
Q016 D-2
Q017 A-5
Q103 B-8
Q104 B-8
Q301 E-3
Q302 E-5
Q303 E-7
Q304 E-5
Q305 E-5
Q306 E-5
Q307 C-6
Q310 E-4
Q311 E-4
Q315 D-6
Q501 I-2
Q502 J-9
Q503 G-3
Q504 G-3
Q507 F-9
Q511 H-2
Q512 F-3
Q561 G-6
Q562 F-5
Q1102 A-12
Q1103 A-10
