10
各部の名称と働き
p LINEB ボタンとインジケーター
LINEB 入力端子からの信号をモニターするときに押しま
す。
q RGB/COMPONENT ボタンとインジケーター
(PVM‑14L2/PVM‑20L2 のみ )
RGB/COMPONENT 入力端子からの信号をモニターす
るときに押します。
r OPTIONA ボタンとインジケーター
モニター後面のオプションスロットにオプションボード
が装着されているときに使用します。
オプションボードの入力１からの映像信号と OPTION
AUDIOINPUT1 からの音声信号をモニターするときに
押します。
s OPTIONB ボタンとインジケーター
モニター後面のオプションスロットにオプションボード
が装着されているときに使用します。
オプションボードの入力 2 からの映像信号と OPTION
AUDIOINPUT2 からの音声信号をモニターするときに
押します。
（このボタンは BKM‑129X、BKM‑155DV 使用時は動作
しません。）
t タリーランプ
本機に接続されているカメラの映像が選ばれると、ラン
プが点灯します。
◆タリーランプが点灯するようにするには、タリー制御
の配線が必要です。詳しくは 18 ページをご覧くださ
い。

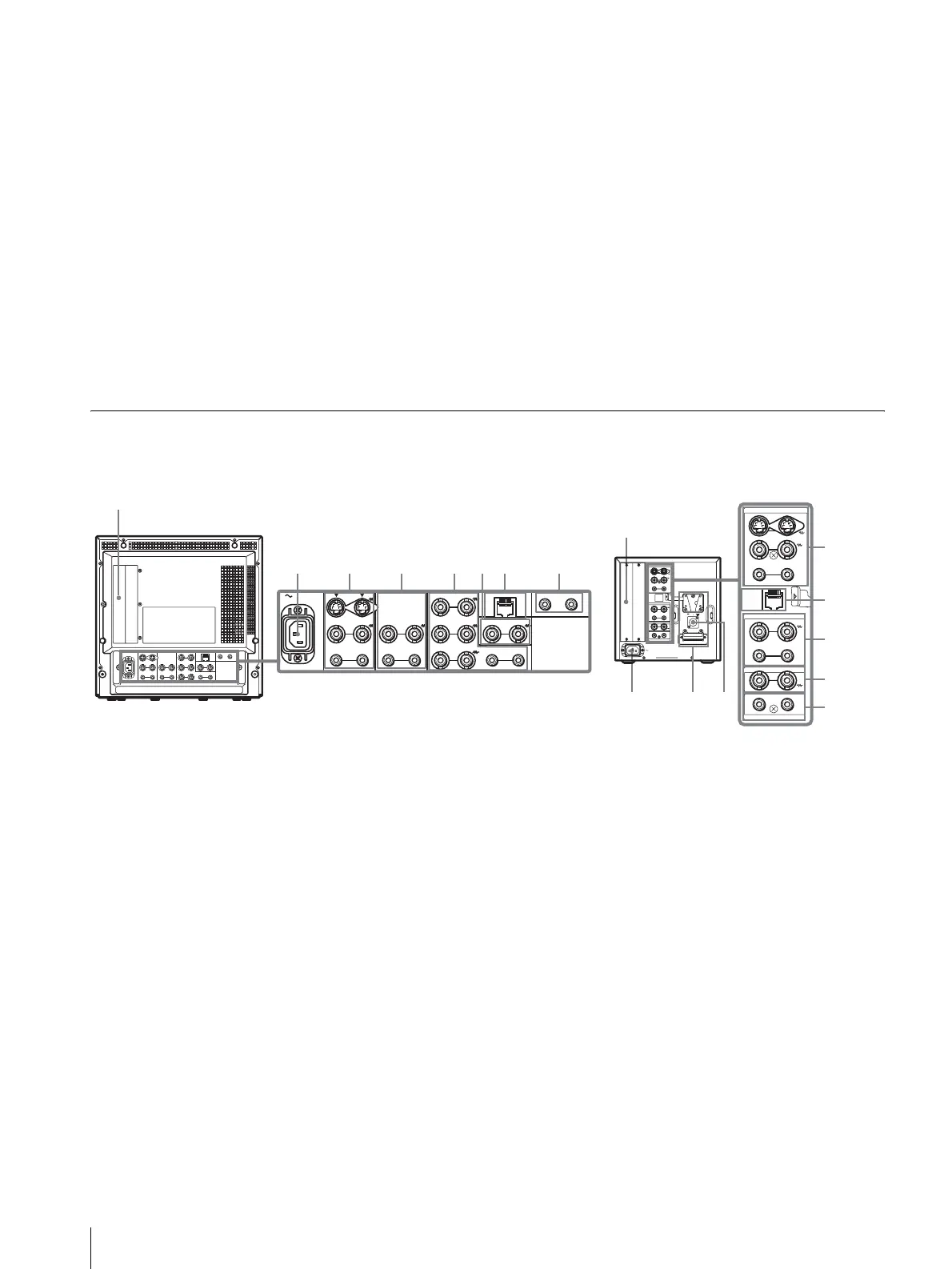

後面パネル
a オプションスロット
オプションボードを装着するときに使用するスロットで
す。
◆入力拡張用オプションボードは 1 枚のみ装着できます。
2 枚装着すると、機能しません。装着方法について詳し
くは、オプションボードに付属の取扱説明書をご覧くだ
さい。
b ACIN ソケット
付属の AC 電源コードをつなぎます。
c LINEA 入出力端子
Y/C 分離入力、コンポジットビデオ信号と音声信号のラ
イン入力端子、およびそれぞれのループスルー端子です。
操作パネルの LINEA ボタンを押してモニターします。
Y/C 入力と VIDEO 入力を同時に接続した場合、Y/C 入
力が優先となります。
Y/CIN/OUT（4 ピンミニ DIN）
Y/C 分離の入出力端子です。VTR やビデオカメラ、他
のモニターなど、外部機器の Y/C 分離出力および入力
端子と接続します。
VIDEOIN/OUT（BNC 型）
コンポジットビデオの入出力端子です。VTR やビデオ
カメラ、他のモニターなど、外部機器のコンポジット映
像出力および入力端子と接続します。
AUDIOIN/OUT（ピンジャック）
音声の入出力端子です。VTR などの外部機器の音声出
力および入力端子と接続します。
d LINEB 入出力端子
コンポジットビデオ信号と音声信号のライン入力端子、
およびそれぞれのループスルー端子です。
操作パネルの LINEB ボタンを押してモニターします。
AC IN LINE A LINE B
VIDEO
AUDIO
IN OUT
IN
OUT
VIDEO
AUDIO AUDIO
PARALLEL REMOTE
OPTION AUDIO INPUT
RGB/COMPONENT
IN OUT
IN
OUT
B/PB
G/Y
R/P
R
IN OUT
IN OUT IN
OUT
EXT
SYNC
IN OUT
1 2
2
1
345678
1
3
7
4
6
8
2
129X
LINE A
LINE B
EXT SYNC
OPTION AUDIO INPUT
AC IN
IN OUT
IN OUTVIDEO
IN
PARALLEL
REMOTE
OUT
DC
12V IN
–+
AUDIO
IN OUTVIDEO
IN OUT
IN OUT
12
AUDIO
LINE A
LINE B
EXT SYNC
OPTION AUDIO INPUT
IN OUT
IN OUTVIDEO
IN
PARALLEL
REMOTE
OUTAUDIO
IN OUTVIDEO
IN OUT
IN OUT
12
AUDIO
9q;
PVM‑14L2/PVM‑20L2 PVM‑9L3/PVM‑9L2
