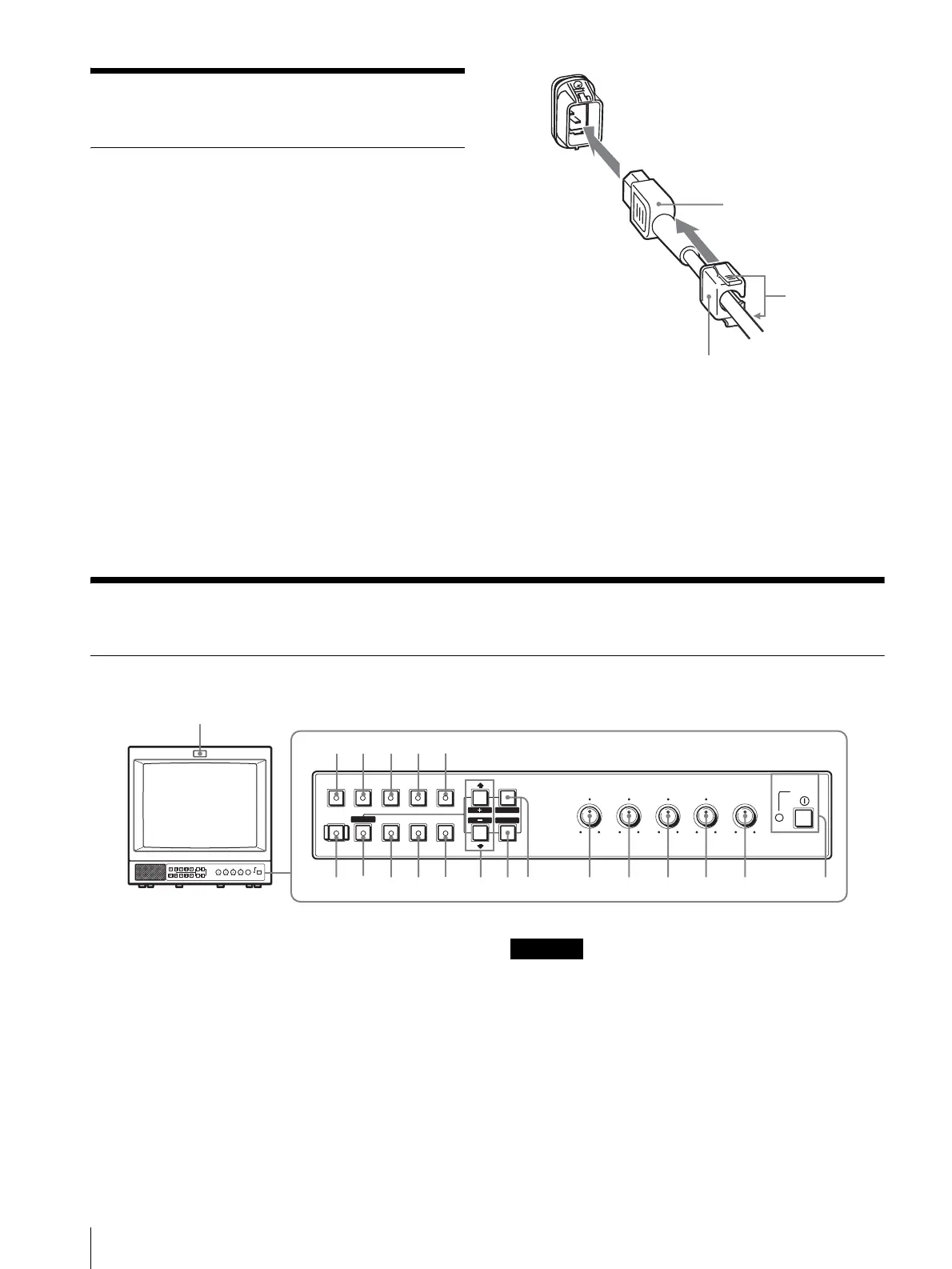

Verbindungen / Lage und Funktion der Teile und Bedienelemente
54
Verbindungen
Anschließen des Netzkabels
So schließen Sie das Netzkabel an
Schließen Sie das Netzkabel an die Buchse AC IN an.
Bringen Sie dann den Netzsteckerhalter (mitgeliefert)
am Netzkabel an und schieben Sie ihn über das Kabel,
bis er einrastet.
So nehmen Sie das Netzkabel ab
Halten Sie die Sperrhebel gedrückt und ziehen Sie den
Netzsteckerhalter heraus.
Für den PVM-9L3/PVM-9L2 können Sie den Lithium-
Ionen-Akku BP-L60A/BP-L90A von Sony oder den
Nickel-Metall-Hydrid-Akku BP-M50/BP-M100 von
Sony benutzen.
Erläuterungen zum Anbringen des Akkus finden Sie
unter “Anbringen des Akkus” auf Hintere
Umschlagseite.
Lage und Funktion der Teile und Bedienelemente
Bedienfeld
a Schalter POWER !
Mit diesem Schalter schalten Sie den Monitor ein. Dabei
leuchtet die Anzeige auf. Wenn Sie den Schalter erneut
drücken, schaltet sich der Monitor aus.
b Regler VOLUME
c Regler CONTRAST
d Regler PHASE
Hinweis
Bei einem PAL- oder Farbdifferenzsignal lässt sich die
Phase nicht einstellen.
e Regler CHROMA
f Regler BRIGHT (Helligkeit)
g Taste MENU/EXIT
Diese Taste dient zum Aufrufen und Ausblenden der
Menüs auf dem Monitor.
Netzkabel
Sperrhebel
Buchse AC IN
Netzsteckerhalter
w;
POWER
VOLUME
CONTRAST
PHASECHROMABRIGHT
MENU
ENTER
16 : 9
–+
MIN
MAX
PUR GRN MIN MAX MIN MAX
EXIT
SELECT
RESET
OPTION
B
UNDER
SCAN
BLUE
ONLY
DEGAUSS
123456789qa
EXT
SYNC
q;qsqdqf
ql
qkqjqhqg
RGB/
COMPONENT
OPTION
A
LINE
A
LINE
B
