Ubicación y funcionamiento de partes y controles

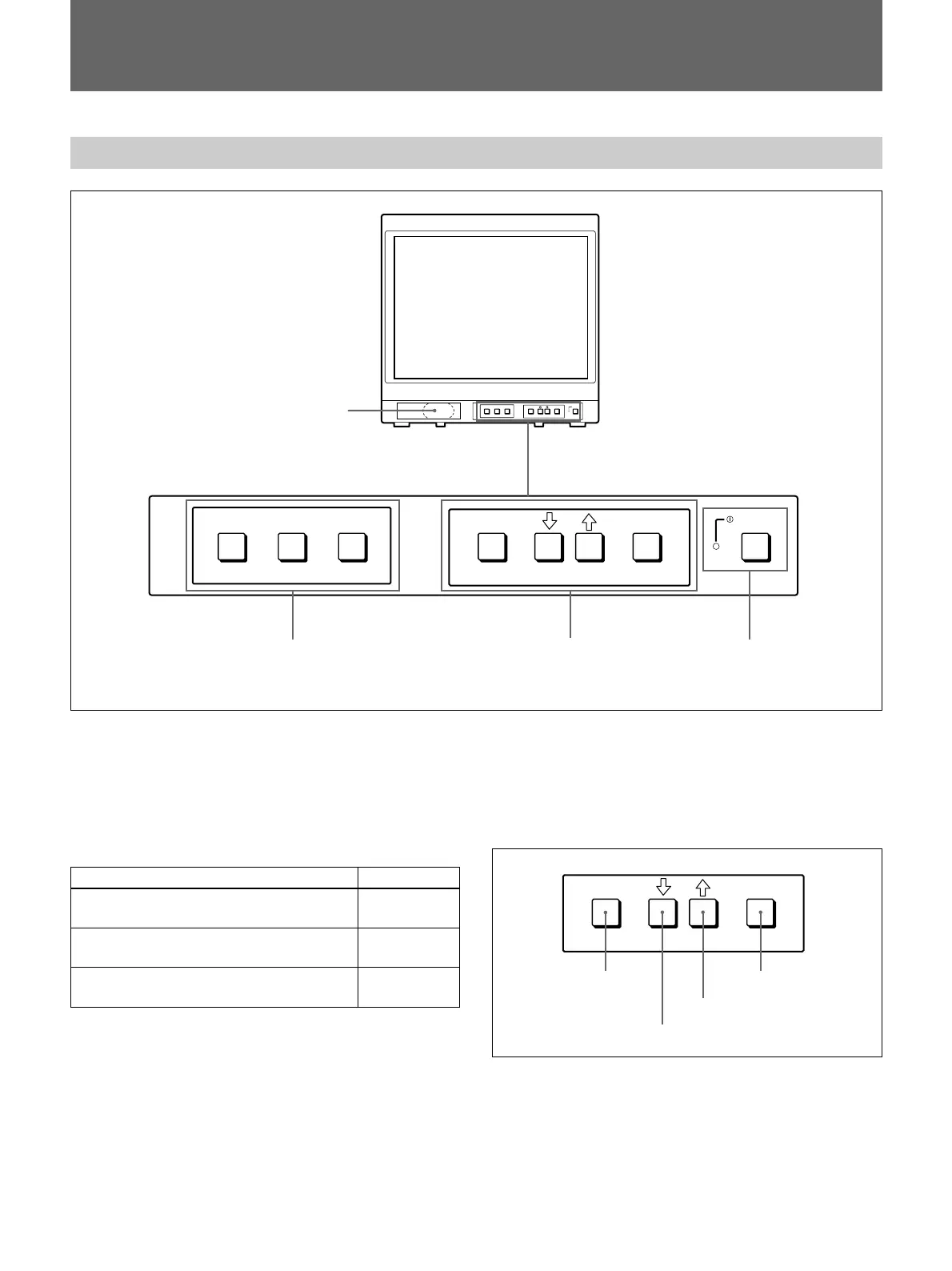

Panel frontal
ENTER
MENU/
EXIT
1 Altavoz
2 Botones LINE A/LINE B/RGB (selección de
entrada)
Púlselos para seleccionar el programa que ha de
controlarse.
Señal de entrada
Señal transmitida a través del conector
LINE A
Señal transmitida a través del conector
LINE B
Señal transmitida a través de los
conectores RGB
a)
a) Sólo proporcionados con PVM-14N6A/14N6E/14N6U/
20N6A/20N6E/20N6U.
3 Botones de MENU
Púlselos para mostrar menús.
Para obtener información detallada sobre los botones de
MENU, consulte “Funcionamiento con menús de pantalla”
en la página 51.
4 U Interruptor e indicador de POWER
Púlselo para activar el monitor. El indicador se ilumina
en verde.
Púlselo otra vez para desactivar el monitor.
botón MENU/EXIT
botón .
botón >
botón ENTER
