Power Connection Wires (not supplied)
Cables de conexión de alimentación (no suministrados)
Cabos de ligação à corrente (não fornecidos)
to a metal point of the car
a un punto metálico del automóvil
a um ponto metálico do
automóvel
Fuse (30 A)
Fusible (30 A)
Fusível (30 A)
+12V car battery
Batería de automóvil de +12V
Bateria do automóvel de +12V
Car audio unit
Sistema de audio para
automóvil
Auto-rádio
Remote output*
1
Salida remota*
1
(REM OUT)
Saída para telecomando*
1
(REM)
less than 450 mm
menos de 450 mm
inferior a 450 mm
*
2
*
1
If you have the factory original or some other car audio unit without a remote output for the amplifier, connect the
remote input terminal (REMOTE) to the accessory power supply.
*
1
Si dispone del sistema de audio para automóvil original de fábrica o de otro sistema sin una salida remota para el
amplificador, conecte el terminal de entrada remota (REMOTE) a la fuente de alimentación auxiliar.
*
1
Se tiver o auto-rádio original fornecido de fábrica ou outro sistema de som para automóvel sem uma saída para
telecomando no amplificador, ligue o terminal de entrada para telecomando (REMOTE) à fonte de alimentação para
acessórios.
Line Input Connection (with Speaker Connection
,
or
)
Conexión de entrada de línea (con conexión de altavoces
,
ó
)
Ligação de entrada de linha (com ligação às colunas
,
ou
)
Input Connections / Conexiones de entrada / Ligações de entrada
2-Speaker System (with Input Connection )
Sistema de 2 altavoces (con conexión de entrada )
Sistema de 2 colunas (com ligação às entradas )
Speaker Connections
Turn on or off the LPF switch at the unit rear as illustrated below.
Conexiones de los altavoces
Encienda o apague el interruptor LPF situado en la parte posterior de la unidad, como se muestra a continuación.
Ligações às colunas
Ligue ou desligue os interruptores LPF da parte de trás do auto-rádio, como se mostra nas ilustrações.

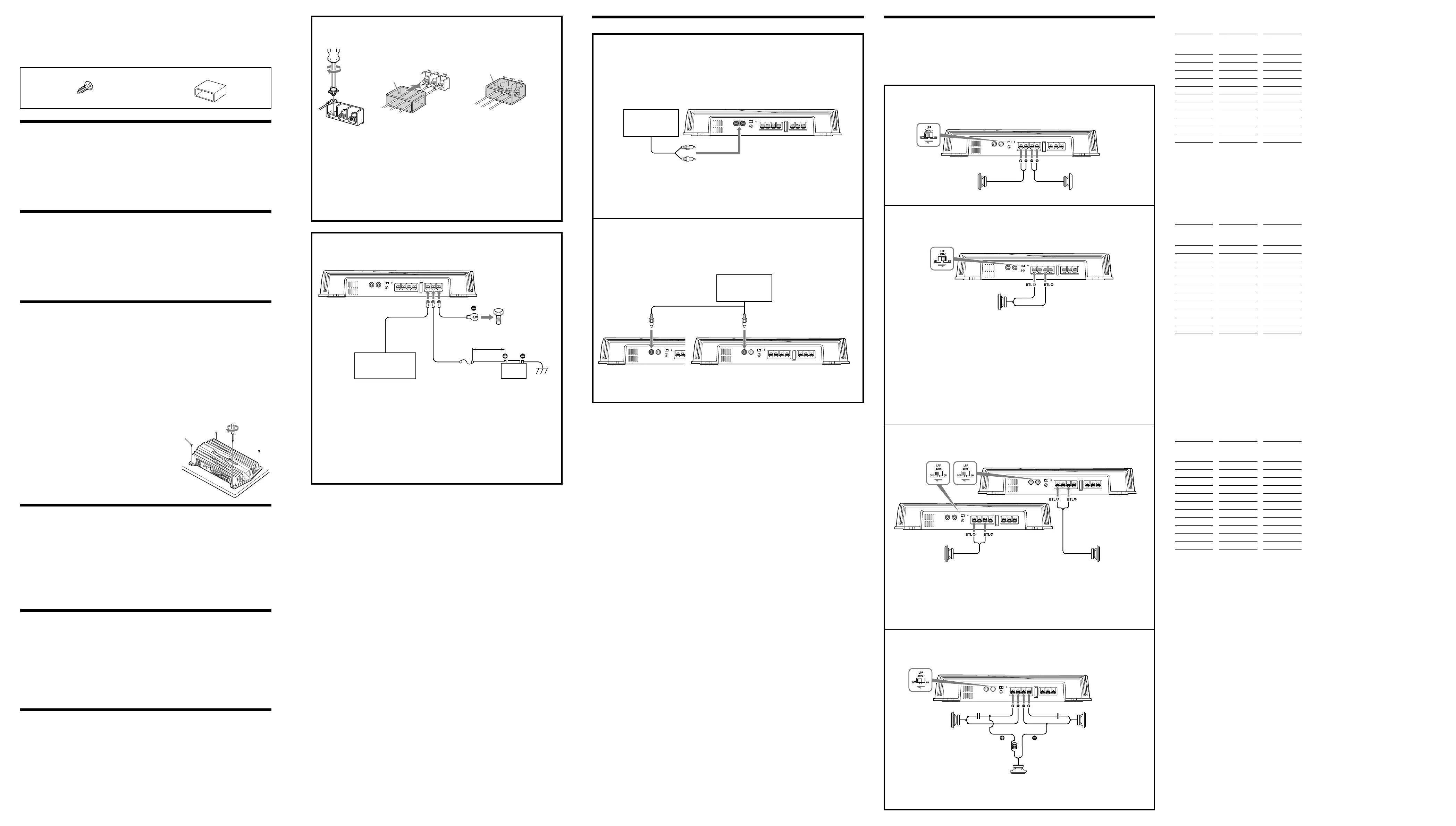

Connections / Conexiones / Ligações
Parts for Installation and Connections /
Componentes de instalación y conexiones /
Peças para instalação e ligações
ø 5 × 15 mm
(× 4)
Installation
Before Installation
Mount the unit either inside the trunk or under a
seat.
Choose the mounting location carefully so the unit
will not interfere with the normal movements of the
driver and it will not be exposed to direct sunlight
or hot air from the heater.
Do not install the unit under the floor carpet, where
the heat dissipation from the unit will be
considerably impaired.
First, place the unit where you plan to install it, and
mark the positions of the 4 screw holes on the
mounting board (not supplied). Then drill a 3 mm
pilot hole at each mark and mount the unit onto the
board with the supplied mounting screws. The
mounting screws are all 15 mm long, so make sure
that the mounting board is thicker than 15 mm.
Instalación
Antes de realizar la instalación
Monte la unidad en el interior del maletero o debajo
de un asiento.
Elija cuidadosamente el lugar de instalación de
forma que la unidad no dificulte las maniobras
normales del conductor y no quede expuesta a la luz
solar directa ni al aire caliente de la calefacción.
No instale la unidad debajo de la moqueta del suelo,
en cuyo caso la disipación de calor de la misma
disminuirá considerablemente.
En primer lugar, coloque la unidad donde tenga
previsto instalarla y marque sobre la superficie del
tablero de montaje (no suministrado) las posiciones
de los 4 orificios para los tornillos. A continuación,
perfore los orificios con un diámetro de
aproximadamente 3 mm y monte la unidad sobre el
tablero con los tornillos de montaje suministrados. Ya
que la longitud de estos tornillos es de 15 mm,
compruebe que el grosor del tablero de montaje sea
superior a 15 mm.
Instalação
Antes de fazer a instalação
Monte o aparelho dentro da mala ou por baixo do
banco.
Escolha cuidadosamente o local de montagem de
modo a que o aparelho não interfira com os
movimentos normais do condutor e não fique
exposto à incidência directa dos raios solares nem
ao ar quente proveniente do sistema de
aquecimento.
Não instale o aparelho por baixo do tapete do carro
porque impedirá a dissipação de calor do aparelho.
Em primeiro lugar, coloque o aparelho no local onde
o pretende instalar e marque as posições dos 4 furos
para os parafusos na placa de montagem (não
fornecida). Depois, faça um furo de 3 mm em cada
marca e monte o aparelho na placa, utilizando os
parafusos de montagem fornecidos. Como os
parafusos de montagem têm 15 mm de comprimento,
deve verificar se a placa de montagem tem uma
espessura superior a 15 mm.
Make the terminal connections as illustrated below.
Realice las conexiones de terminal como se ilustra a continuación.
Ligue os terminais como se mostra na figura abaixo.
Pass the wires through the cap, connect the wires, then cover the terminals with the cap.
Note
When you tighten the screw, be careful not to apply too much torque* as doing so may damage the screw.
* The torque value should be less than 1 N•m.
Pase los cables a través de la cubierta, conéctelos y cubra los terminales con dicha cubierta.
Nota
Al apretar el tornillo, tenga cuidado de no aplicar demasiada fuerza de torsión*, ya que puede dañarlo.
* El valor de fuerza de torsión debe ser inferior a 1 N•m.
Passe os fios pela capa de protecção, ligue-os e depois tape os terminais com a capa de protecção.
Nota
Aperte bem o parafuso, mas não com binário excessivo* para evitar danificá-lo.
* O valor do binário aplicado deve ser inferior a 1 N•m.
Mount the unit as illustrated.
Monte la unidad tal como se muestra en la ilustración.
Monte o aparelho como mostra a figura.
Cautions
Before making any connections, disconnect the
ground terminal of the car battery to avoid short
circuits.
Be sure to use speakers with an adequate power
rating. If you use small capacity speakers, they may
be damaged.
This is a Phase-Inverted Amplifier.
Do not connect the terminal of the speaker
system to the car chassis, and do not connect the
terminal of the right speaker with that of the left
speaker.
Install the input and output cords away from the
power supply wire as running them close together
can generate some interference noise.
This unit is a high powered amplifier. Therefore, it
may not perform to its full potential if used with the
speaker cords supplied with the car.
If your car is equipped with a computer system for
navigation or some other purpose, do not remove
the ground wire from the car battery. If you
disconnect the wire, the computer memory may be
erased. To avoid short circuits when making
connections, disconnect the +12V power supply
wire until all the other wires have been connected.
Precauciones
Antes de realizar las conexiones, desconecte el
terminal de toma a tierra de la batería del automóvil
para evitar cortocircuitos.
Asegúrese de utilizar altavoces con una potencia
nominal adecuada. Si emplea altavoces de capacidad
reducida, pueden dañarse.
Este amplificador es de fase invertida.
No conecte el terminal del sistema de altavoces al
chasis del automóvil, ni el terminal del altavoz
derecho al del altavoz izquierdo.
Instale los cables de entrada y salida alejados del
cable de la fuente de alimentación, ya que en caso
contrario puede generarse ruido por interferencias.
Esta unidad es un amplificador de alta potencia. Por
tanto, puede no funcionar a pleno rendimiento si se
utiliza con los cables de altavoz suministrados con el
automóvil.
Si el automóvil está equipado con un sistema de
ordenador para la navegación o para otra finalidad,
no desconecte el conductor de toma a tierra de la
batería del automóvil. Si lo desconecta, la memoria
del ordenador puede borrarse. Para evitar
cortocircuitos al realizar las conexiones, desconecte
el cable de la fuente de alimentación de +12V hasta
conectar todos los cables.
Cuidados
Antes de fazer qualquer ligação, desligue o terminal
de massa da bateria do automóvel para evitar
curtos-circuitos.
Verifique se as colunas utilizadas têm uma potência
nominal adequada. Se utilizar colunas de baixa
capacidade, pode danificá-las.
Este amplificador é um amplificador de fase invertida.
Não ligue o terminal do sistema de colunas ao
chassis do automóvel nem o terminal da coluna
direita ao terminal da coluna esquerda.
Instale os cabos de entrada e de saída longe do cabo
de alimentação porque se estiverem muito perto
podem gerar interferências.
Este aparelho é um amplificador de grande
potência. Como tal, pode não conseguir utilizá-lo
com a potência máxima se usar os cabos para
colunas fornecidos com o automóvel.
Se o automóvel estiver equipado com um
computador de bordo para navegação ou para outra
finalidade, não retire o fio de ligação à massa da
bateria do automóvel. Se desligar o fio, apaga a
memória do computador. Para evitar curtos-
-circuitos quando fizer as ligações, ligue o cabo de
ligação à corrente de +12V somente depois de ligar
todos os outros cabos.
Notes on the power supply
Connect the +12V power supply wire only after all the other
wires have been connected.
Be sure to connect the ground wire of the unit securely
to a metal point of the car. A loose connection may
cause a malfunction of the amplifier.
Be sure to connect the remote control wire of the car audio
unit to the remote terminal.
When using a car audio unit without a remote output on the
amplifier, connect the remote input terminal (REMOTE) to
the accessory power supply.
Use a power supply wire with a fuse attached (30 A).
All power wires connected to the positive battery post
should be fused within 450 mm of the battery post, and
before they pass through any metal.
Make sure that the vehicle’s battery wires connected to the
vehicle (ground to chassis)*
2
are of a wire gauge at least
equal to that of the main power wire connected from the
battery to the amplifier.
During full-power operation, a current of more than 30 A
will run through the system. Therefore, make sure that the
wires to be connected to the +12V and GND terminals of
this unit are at least 14-Gauge (AWG-14) or have a sectional
area of more than 2 mm
2
.
Notas sobre la fuente de alimentación
Conecte el cable de la fuente de alimentación de +12V sólo
después de haber conectado los otros cables.
Asegúrese de conectar firmemente el cable de toma a
tierra de la unidad a un punto metálico del automóvil.
Una conexión floja puede causar fallos de
funcionamiento del amplificador.
Compruebe que conecta el cable de control remoto del
sistema de audio para automóvil al terminal remoto.
Si utiliza un sistema de audio para automóvil sin salida
remota en el amplificador, conecte el terminal de entrada
remota (REMOTE) a la fuente de alimentación auxiliar.
Emplee el cable de la fuente de alimentación con un fusible
fijado (30 A).
Todos los cables de alimentación conectados al polo
positivo de la batería deben conectarse a un fusible situado
a menos de 450 mm del polo de la batería, y antes de pasar
por ninguna pieza metálica.
Asegúrese de que los cables de la batería del vehículo
conectados al mismo (a la masa del chasis)*
2
tienen una
anchura igual o superior a la del cable de alimentación
principal que conecta la batería con el amplificador.
Durante el funcionamiento a pleno rendimiento, fluye por el
sistema una corriente superior a 30 A. Por tanto, compruebe
que los cables que se van a conectar a los terminales +12V y
GND de esta unidad son del calibre 14 (AWG 14) como
mínimo o presentan un área de sección superior a 2 mm
2
.
Notas sobre o fornecimento de corrente
Ligue o cabo de ligação à corrente de +12V somente depois
de ter ligado todos os outros cabos.
Ligue o fio de massa do aparelho a um ponto metálico
do automóvel. Uma ligação mal feita pode avariar o
amplificador.
Verifique se ligou o cabo do telecomando do auto-rádio ao
terminal para telecomando.
Quando utilizar um auto-rádio sem saída para
telecomando no amplificador, ligue o terminal de entrada
para telecomando (REMOTE) à fonte de alimentação para
acessórios.
Utilize um cabo de ligação à corrente com um fusível
incorporado (30 A).
Todos os cabos eléctricos ligados ao borne positivo da
bateria devem ter um fusível a uma distância de 450 mm do
borne da bateria e antes de passarem por qualquer parte
metálica.
Verifique se os cabos da bateria ligados ao automóvel
(ligação de massa ao chassis)*
2
têm uma medida pelo
menos igual à do cabo de alimentação principal que liga a
bateria ao amplificador.
Durante o funcionamento com potência total, o sistema é
percorrido por uma corrente superior a 30 A. Assim, verifique
se os cabos que vai ligar aos terminais +12V e GND deste
aparelho têm um calibre superior a 14 (AWG-14) ou uma
secção transversal superior a 2 mm
2
.
LINE OUT
Car audio unit
Sistema de audio para
automóvil
Auto-rádio
Line Input Connection (with Speaker Connection
)
Conexión de entrada de línea (con conexión de altavoces
)
Ligação de entrada de linha (com ligação às colunas
)
Right channel
Canal derecho
Canal direito
Left channel
Canal izquierdo
Canal esquerdo
LINE OUT
L (BTL) L (BTL)
Car audio unit
Sistema de audio para
automóvil
Auto-rádio
Subwoofer (with Input Connection )
Altavoz potenciador de graves (con conexión de entrada )
Subwoofer (com ligação às entradas )
1-Speaker System (with Input Connection )
Sistema de 1 altavoz (con conexión de entrada )
Sistema de 1 coluna (com ligação às entradas )
Dual Mode System (with a Bridged Subwoofer )
Sistema de modo dual (con altavoz potenciador de graves en puente )
Sistema de modo duplo (com um subwoofer de ligação em ponte a )
Left speaker (min. 2 Ω)
Altavoz izquierdo (mín. 2 Ω)
Coluna esquerda (mín. 2 Ω)
Right speaker (min. 2 Ω)
Altavoz derecho (mín. 2 Ω)
Coluna direita (mín. 2 Ω)
Note
Make sure that the line output from the car audio unit
is connected to the jack marked “L (BTL)” on the unit.
Nota
Asegúrese de que la salida de línea del sistema de
audio para automóvil está conectada a la toma con la
marca “L (BTL)” de la unidad.
Right speaker
(min. 4 Ω)
Altavoz derecho
(mín. 4 Ω)
Coluna direita
(mín. 4 Ω)
Left speaker
(min. 4 Ω)
Altavoz izquierdo
(mín. 4 Ω)
Coluna esquerda
(mín. 4 Ω)
Nota
Verifique se a saída de linha do auto-rádio está ligada
à tomada com a indicação “L (BTL)” do aparelho.
Note
If you wish to use a subwoofer as the monaural
speaker, connect the speaker as illustrated above. The
output signals to the subwoofer will be the
combination of both right and left output signals.
Nota
Si desea utilizar el altavoz potenciador de graves
como altavoz monoaural, conecte el altavoz tal como
se muestra en la ilustración anterior. Las señales de
salida enviadas al altavoz potenciador de graves
serán una combinación de las señales de salida
derecha e izquierda.
Subwoofer (min. 4 Ω)
Altavoz potenciador de graves
(mín. 4 Ω)
Subwoofer (mín. 4 Ω)
C1 C2
L
Subwoofer
Altavoz potenciador de graves
Subwoofer
Left speaker
Altavoz izquierdo
Coluna esquerda
Right speaker
Altavoz derecho
Coluna direita
For details on the values of C1, C2, L, refer to
“Table of crossover values for 6 dB/octave”.
Para obtener más información sobre los valores
de C1, C2 y L, consulte la “Tabla de valores de
cruce para 6 dB/octava”.
Para mais informações sobre os valores de C1,
C2, L, consulte a “Tabela de valores de
cruzamento para 6 dB/oitava”.
Nota
Se quiser utilizar um subwoofer como coluna mono,
ligue a coluna como se mostra acima. Os sinais de
saída para o subwoofer são uma combinação dos
sinais de saída da direita e da esquerda.
Table of crossover values for 6 dB/octave
(4 Ω) (Speaker Connections )
Crossover
Frequency
unit: Hz
L
(coil)*
unit: mH
C1/C2
(capacitor)*
unit: µF
50 12.7 800
80 8.2 500
100 6.2 400
130 4.7 300
150 4.2 270
200 3.3 200
260 2.4 150
400 1.6 100
600 1.0 68
800 0.8 50
1,000 0.6 39
* Not supplied
Notes
When using passive crossover networks in a multi-speaker
system, care must be taken as the speaker system’s
impedance should not be lower than that of the suitable
impedance for this unit.
When you are installing a 12 decibels/octave system in
your car, the following points must be considered. In a 12
decibels/octave system where both a choke and capacitor
are used in series to form a circuit, great care must be
taken when they are connected. In such a circuit, there is
going to be an increase in the current which bypasses the
speaker with frequencies around the crossover frequency.
If audio signals continue to be fed into the crossover
frequency area, it may cause the amplifier to become
abnormally hot or the fuse to blow. Also if the speaker is
disconnected, a series-resonant circuit will be formed by
the choke and the capacitor. In this case, the impedance in
the resonance area will decrease dramatically resulting in
a short circuit situation causing damage to the amplifier.
Therefore, make sure that a speaker is connected to such a
circuit at all times.
Tabla de valores de cruce para 6 dB/octava
(4 Ω) (Conexión de los altavoces )
Frecuencia de
cruce
unidad: Hz
L
(bobina)*
unidad: mH
C1/C2
(condensador)*
unidad: µF
50 12,7 800
80 8,2 500
100 6,2 400
130 4,7 300
150 4,2 270
200 3,3 200
260 2,4 150
400 1,6 100
600 1,0 68
800 0,8 50
1.000 0,6 39
* No suministrados
Notas
Al utilizar redes de cruce pasivas en un sistema con
múltiples altavoces, es necesario asegurar que la
impedancia del sistema de altavoces no sea inferior al
valor de impedancia adecuado para esta unidad.
Al instalar un sistema de 12 decibelios/octava en un
automóvil, hay que tener en cuenta los siguientes puntos.
En un sistema de 12 decibelios/octava donde se emplea
una bobina de choque y un condensador en serie para
formar un circuito, hay que tener mucho cuidado al
conectarlos. En los circuitos de este tipo, se produce un
aumento de la corriente que pasa por alto el altavoz con
frecuencias próximas a la frecuencia de cruce. Si las
señales de audio siguen enviándose a la zona de
frecuencia de cruce, puede producirse un
sobrecalentamiento anormal del amplificador o puede
fundirse el fusible. Además, si se desconecta el altavoz, se
formará un circuito de resonancia en serie compuesto por
la bobina y el condensador. En este caso, la impedancia
del área de resonancia disminuirá considerablemente,
dando lugar a una situación de cortocircuito y dañando el
altavoz. Por tanto, es necesario asegurar que haya un
altavoz conectado a un circuito en todo momento.
Tabela de valores de cruzamento para 6 dB/
oitava (4 Ω) (Ligações às colunas )
Frequência de
cruzamento
Unidade: Hz
L (bobina)*
Unidade: mH
C1/C2
(condensador)*
Unidade: μF
50 12,7 800
80 8,2 500
100 6,2 400
130 4,7 300
150 4,2 270
200 3,3 200
260 2,4 150
400 1,6 100
600 1,0 68
800 0,8 50
1.000 0,6 39
* Não fornecido
Notas
Se utilizar redes de cruzamento passivas num sistema
com várias colunas, é preciso assegurar-se de que a
impedância do sistema de colunas não é inferior ao valor
de impedância adequado para este aparelho.
Se instalar um sistema de 12 decibéis/oitava no
automóvel, é preciso ter em atenção os seguintes pontos.
Num sistema de 12 decibéis/octava em que se utiliza uma
bobina de choque e um condensador em série para
formar um circuito, é preciso ter muito cuidado ao ligá-
-los. Neste circuito, vai haver um aumento na corrente que
passa na coluna, atingindo frequências muito próximas
da frequência de cruzamento. Se continuarem a ser
enviados sinais de áudio para a zona de frequência de
cruzamento, o amplificador pode sobreaquecer ou pode
rebentar um fusível. Além disso, se desligar a coluna,
forma-se um circuito de ressonância em série composto
pela bobina de choque e pelo condensador. Neste caso, a
impedância na zona de ressonância diminui
drasticamente, dando lugar a uma situação de curto-
-circuito e danificando o amplificador. Assim, tem de
haver sempre uma coluna ligada a este circuito.
To Previous Page
Loading...
