6
15
cm
Installation
Precautions
•If you mount other Sony equipment with this
unit, it is better to mount this unit in the lower
position.
•There must be a distance of at least 15 cm
between the cassettes slot of the unit and shift
lever to insert cassette easily. Choose the
installation location carefully so the unit does
not interfere with gear shifting and other driving
operations.
•When the front panel is open, a portion of it will
extend down from the unit. When you install the
unit, make sure that this portion of the front
panel is not obstructed in its open position (by
the ashtray, for example).
•Choose the installation location carefully so that
the unit will not interfere with normal driving
operations.
•Avoid installing the unit in areas subject to dust,
dirt, excessive vibration, or high temperatures,
such as in direct sunlight or near heater ducts.
•Use only the supplied mounting hardware for a
safe and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 20°.
Instalación
Precauciones
•Si monta otro equipo Sony con esta unidad, es
preferible montar esta unidad en la posición más
baja.
•Para que sea posible insertar la cinta con
facilidad, debe haber una distancia de al menos
15 cm entre la ranura de inserción de cintas de la
unidad y la palanca de cambios.
Instale la unidad en un lugar que no entorpezca
las operaciones de cambio de marchas o de
conducción en general.
•Cuando el panel frontal está abierto, una parte
de él sobresaldrá de la unidad. Cuando instale la
unidad, compruebe que dicha parte del panel
frontal no queda obstruida en la posición de
apertura (debido al cenicero, por ejemplo).
•Elija cuidadosamente el lugar de montaje de
forma que la unidad no interfiera las funciones
normales de conducción.
•Evite instalar la unidad donde pueda quedar
sometida a altas temperaturas, como a la luz
solar directa o al aire de calefacción, o a polvo,
suciedad, o vibraciones excesivas.
•Para realizar una instalación segura y firme,
utilice solamente la ferretería de montaje
suministrada.
Ajuste del ángulo de montaje
Ajuste el ángulo de montaje a menos de 20°.
Montering
Säkerhetsföreskrifter
•Om du monterar annan Sony-utrustning till
denna enhet är det bäst att montera denna enhet
i det undre läget.
•För att du ska kunna sätta i och ta ut bandet
måste avståndet vara minst 15 cm mellan
kassettfacket på enheten och växelspaken. När
du installerar enheten väljer du en plats så att
enheten inte är i vägen när du kör.
•När frontpanelen är öppen befinner sig en liten
del av den under enhetens bottenplan. Se till att
du installerar enheten så att den här delen går fri
(från t.ex. askkoppen) när frontpanelen är
öppen.
•Var noga när du väljer var i bilen du monterar
bilstereon, så att den inte sitter i vägen när du
kör.
•Montera inte bilstereon där den utsätts för
värme,
t ex solsken eller varmluft, eller där den utsätts
för damm, smuts och/eller vibrationer.
•Använd endast de medföljande
monteringstillbehören för att vara säker på att
bilstereon monteras på ett säkert och korrekt
sätt.
Tillåten monteringsvinkel
Monteringsvinkeln får inte vara större än 20
grader.
Instalação
Precauções
•É preferível montar este aparelho na posição
mais baixa, se quiser montar simultaneamente
outros equipamentos da Sony.
•Para colocar com facilidade a cassete, deve haver
uma distância de pelo menos 15 cm entre a
ranhura de introduçäo da cassete e a alavanca
das mudanças.
Escolha o local de instalaçäo de forma a que o
aparelho näo interfira com as mudanças de
velocidade ou com as outras manobras de
conduçäo.
•Quando o painel frontal estiver aberto, pode
puxar a parte extensível baixo. Quando instalar
a unidade, verifique se essa parte do painel
frontal não está presa na posição aberta (pelo
cinzeiro, por exemplo).
•Escolha com cuidado um local apropriado para
a montagem do aparelho, para que este não
interfira com as manobras necessárias à
condução do veículo.
•Evite instalar o aparelho onde possa estar sujeito
a altas temperaturas, como em locais expostos
directamente à luz do sol, ao ar quente dos
aquecimentos, ou sujeitos a pó, sujidade ou
vibração excessiva.
•Para efectuar uma instalação segura utilize
unicamente o hardware de montagem fornecido.
Ajuste do ângulo de montagem
Ajuste o ângulo de montagem a menos de 20°.

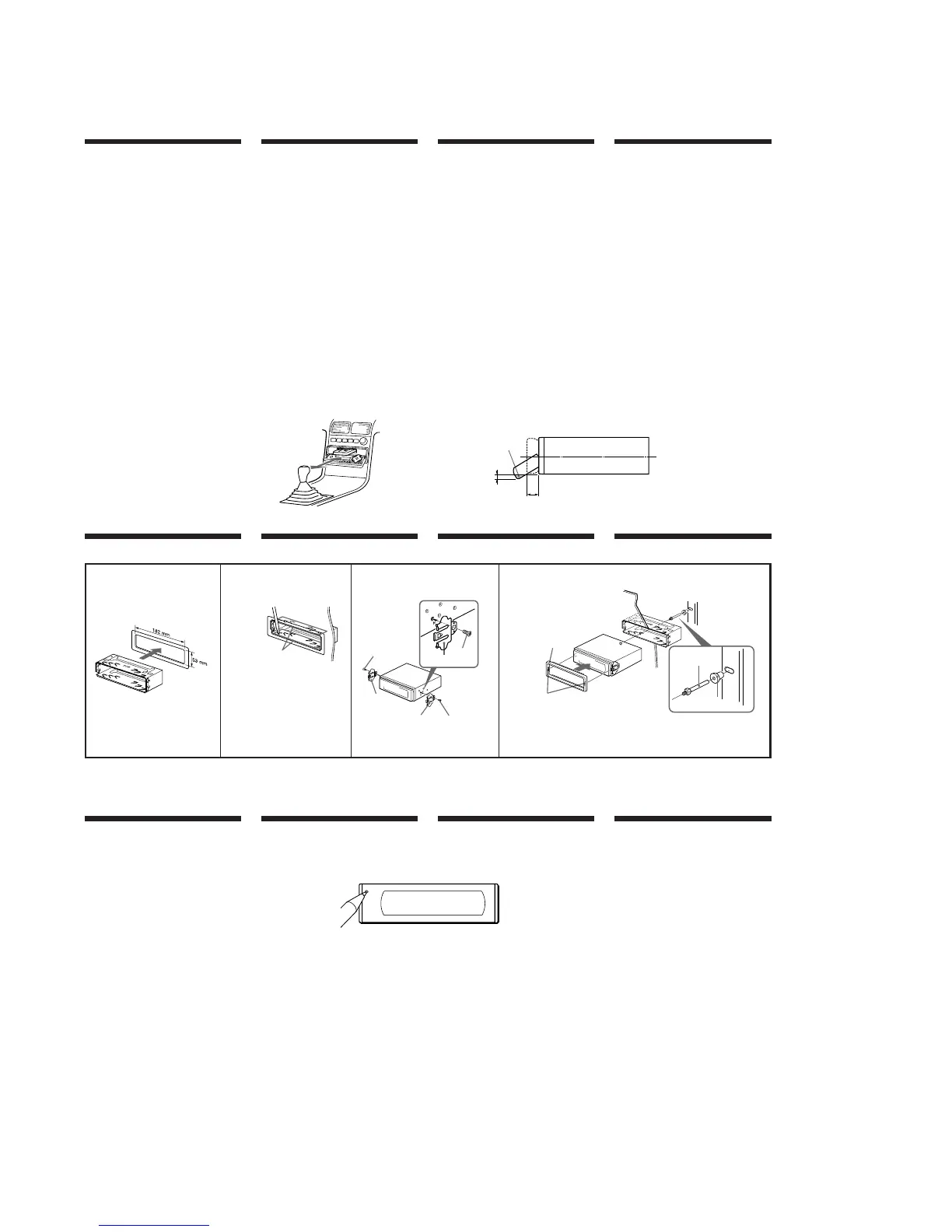

Installation in the dashboard Instalación en el salpicadero Montera på instrumentbrädan Instalação no tablier
1 2 3
Fire wall
Panel cortafuegos
Brandsäker
mellanvägg
Painel corta-fogo
Dashboard
Salpicadero
Instrumentbräda
Tablier
Bend these claws outward
for a tight fit, if necessary.
Si es necesario, doble estas
uñas hacia afuera para que
encaje firmemente.
För att få en tät passning
böj dessa flikar vid behov.
Se necessário, dobre as
unhas para prender melhor.
2
3
4
4
5
7
7
5
5
7
Reset button
When the installation and connections are
complete, be sure to press the reset button with a
ballpoint pen, etc.
Botón de restauración
Cuando finalice la instalación y las conexiones,
cerciórese de pulsar el botón de restauración con
un bolígrafo, etc.
Nollställningsknappen
Kom ihåg att använda en penna eller något annat
spetsigt föremål för att trycka på
nollställningsknappen när anslutningen och
monteringen är klar.
Botão de reinicialização
Quando terminar a instalação e as ligações, não se
esqueça de carregar no botão de reinicialização
com a ponta de uma caneta, esferográfica, etc.
1
1
With the UP marking up
Con la marca UP hacia arriba
Med märkningen UP vänd uppåt
Com a marca UP para cima
Note
To prevent malfunction, install only with the supplied
screws
5
.
Nota
Para evitar fallos de funcionamiento, realice la
instalación únicamente con los tornillos suministrados
5
.
Observera
Använd bara de medföljande skruvarna
5
, så
undviker du onödiga fel.
Nota
Para evitar avarias, instale o aparelho apenas com os
parafusos fornecidos
5
.
Extended portion of the front panel.
Parte sobresaliente del panel frontal.
Utskjutande del av frontpanelen.
Parte extensível do painel frontal.
8.5 mm
15.5 mm
(XR-M500R)
