1.800.338.7337 / www.soundoffsignal.com
18
4" & 3" MPOWER
®
FASCIA LIGHTS
SPANISH 0000JL 0823 REV B
11.45CM & 7.36CM MPOWER
®
LUCES SUPERFICIALES
TORNILLOS TORX DRIVE x2
MONTAJE CON TORNILLOS INSTALACIÓN:

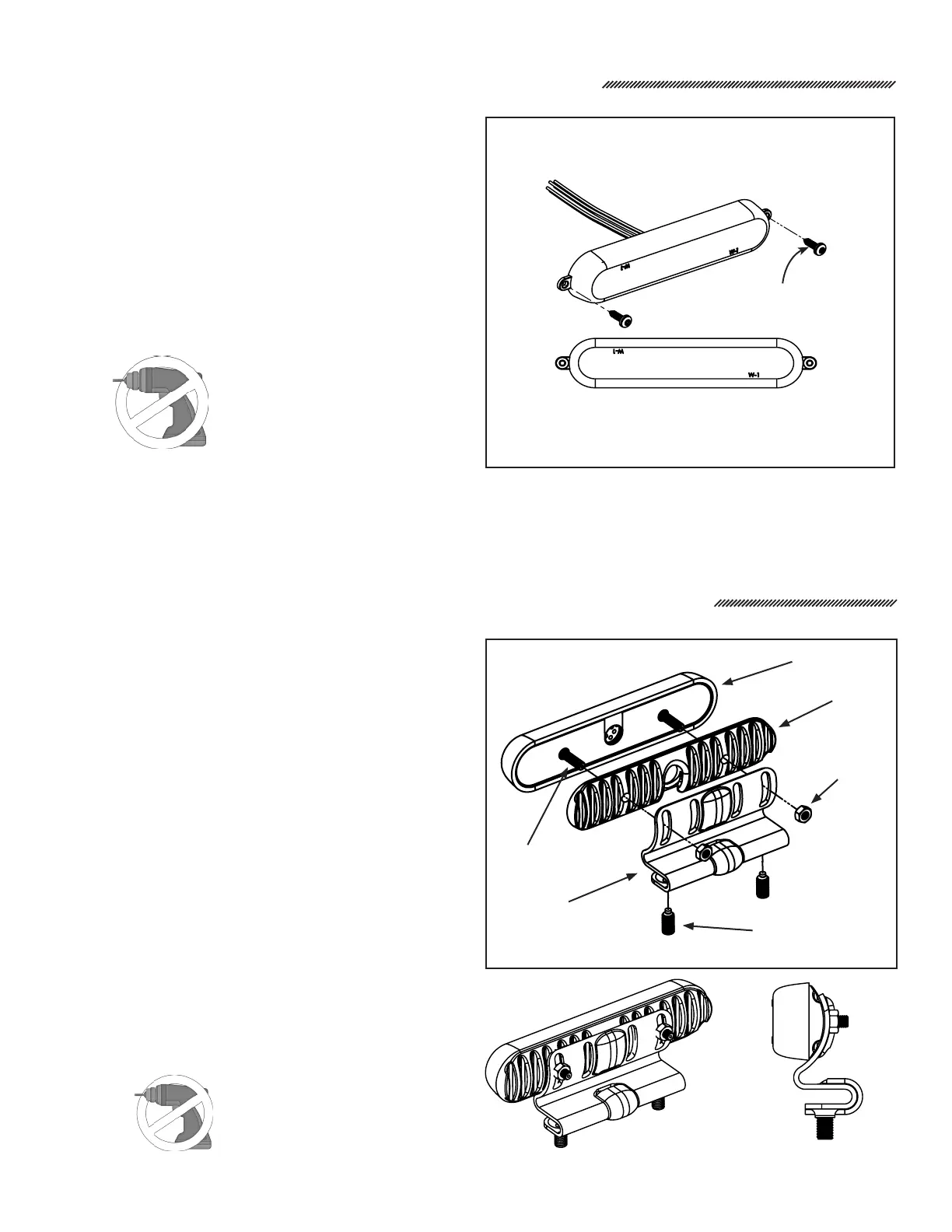

Montaje con tornillos (FIG 3)
1. El patrón de preperforación por montaje rápido se
indica en la página 19 (4") or página 20 (3"). (Orificio
para el cable únicamente).
2. Elimine las rebabas y limpie la superficie según sea
necesario.
3. Realice las conexiones de cables y pase el cable a través
del orificio perforado para cables.
4. Instale la luz con 2 tornillos sin fin Torx y ajuste a mano
solo hasta que la superficie de montaje y la luz estén
alineados.
FIG. 3FIG. 3
MONTAJE CON TORNILLOS
SOPORTE DE MONTAJE EN EL BORDE INSTALACIÓN:
SOPORTE DE MONTAJE EN EL BORDE (FIG. 4)
P/N: PMP2BKEDGE
1. Instale el disipador de calor en la luz “mPOWER Montaje
con pasador roscado” según se indica. Pase el cable por
el orificio central.
2. Instale el soporte en la luz “mPOWER Montaje con
pasador roscado” según se indica. Pase el cable por la
descarga trasera hacia la descarga del agarre del borde
inferior.
3. Instale 2 tuercas de seguridad en la luz “mPOWER
Montaje con pasador roscado”. Ajuste a mano hasta el
tope.
4. Coloque el soporte sobre la superficie deseada del
borde del vehículo (es decir, el capó trasero), asegúrese
de que el cable esté completamente asentado en la
descarga trasera, envuelto alrededor del borde y en
posición plana.
5. Ajuste 2 tornillos de fijación a la superficie del borde del
vehículo.
6. Ajuste el ángulo de la luz en la dirección deseada y
ajuste 2 tuercas de seguridad hasta que queden fijas.
Después de que la tuerca haga contacto total con la
superficie de montaje, apriete 1/8 de vuelta (torque no
más de 15 en libras.)
7. Realice las conexiones de cables.
FIG. 4FIG. 4
SOPORTE DE MONTAJE EN EL BORDE
LUZ DE MONTAJE CON PASADORES ROSCADOS
DISIPADOR
DE CALOR
2 TUERCAS
DE SEGURIDAD
2 TORNILLOS DE FIJACIÓN
2 PASADORES ROSCADOS
BORDE DE 90° ± 15°
SOPORTE DE MONTAJE
NO USE HERRAMIENTAS
ELÉCTRICAS PARA
APRETAR
NO USE HERRAMIENTAS
ELÉCTRICAS PARA
APRETAR
