1.800.338.7337 / www.soundoffsignal.com
19
4" & 3" MPOWER
®
FASCIA LIGHTS
SPANISH 0000JL 0823 REV B
11.45CM & 7.36CM MPOWER
®
LUCES SUPERFICIALES
SOPORTE DE MONTAJE MÚLTIPLE INSTALACIÓN:

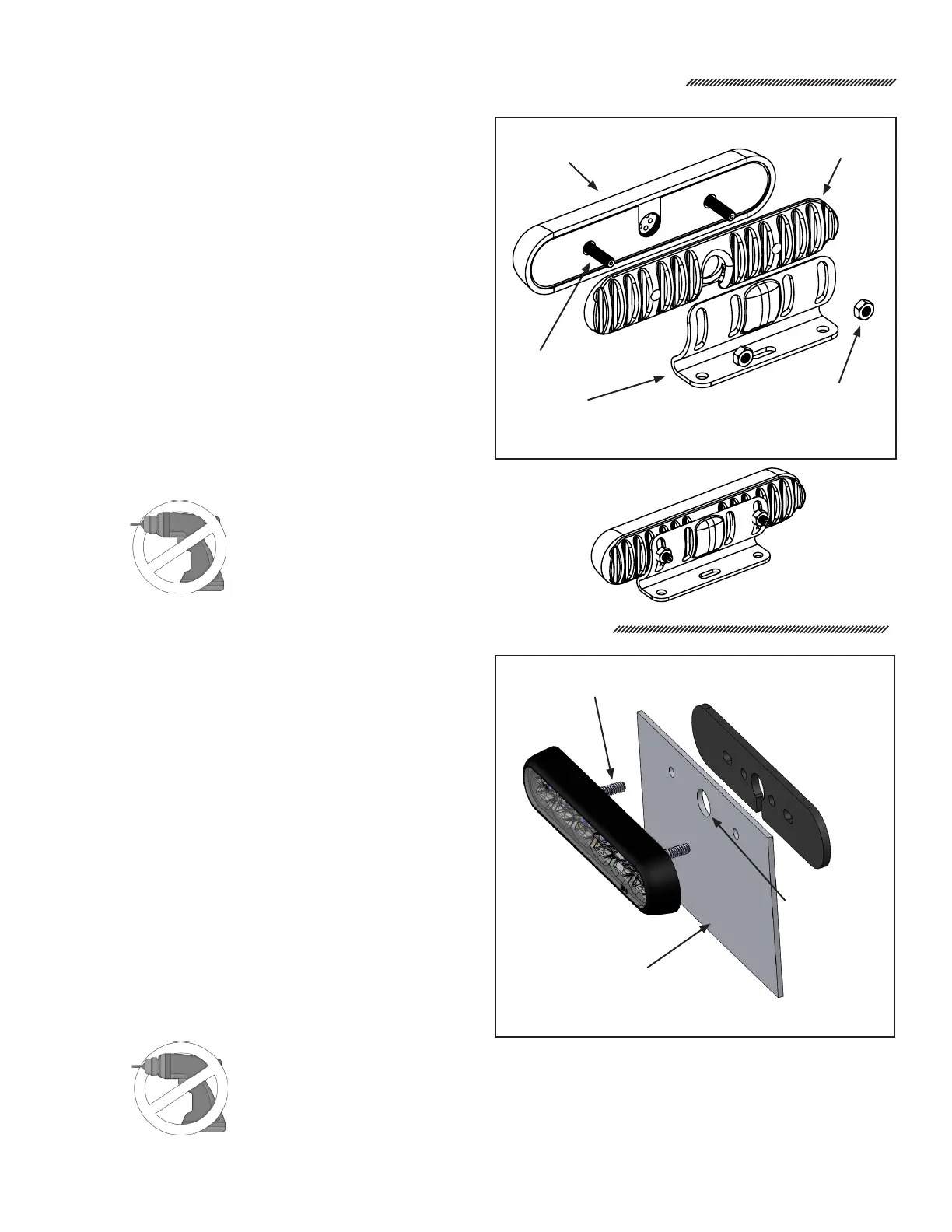

Soporte de montaje múltiple (FIG. 1)
P/N: PMP2BKDGAJ
1. Preperfore los orificios de montaje según sea necesario.
Los orificios del soporte y el espaciado se indican en la
página 19 (4") or página 20 (3").
2. Coloque el soporte sobre la superficie deseada del
vehículo y asegúrelo con tornillos (no provistos).
3. Instale el disipador de calor en la luz “mPOWER Montaje
con pasador roscado” según se indica. Pase el cable por
el orificio central.
4. Instale la luz “mPOWER Montaje con pasador roscado”
sobre el soporte según se indica. El cable pasa por la
descarga trasera.
5. Instale 2 tuercas de seguridad en la luz “mPOWER
Montaje con pasador roscado” según se indica. Ajuste a
mano hasta el tope.
6. Ajuste el ángulo de la luz en la dirección deseada y
ajuste 2 tuercas de seguridad hasta que queden fijas.
Después de que la tuerca haga contacto total con la
superficie de montaje, apriete 1/8 de vuelta (torque no
más de 15 en libras.)
7. Realice las conexiones de cables.
MONTAJE DE LA PARRILLA INSTALLATION:
Placa trasera de montaje en rejilla (FIG. 2)
P/N: PMP2BKGBPB
1. Taladre previamente los orificios de montaje según sea
necesario (los orificios de los soportes y el espacio se
indican en la página 19 (4") o en la página 20 (3").
2. Coloque el soporte en la superficie deseada del vehículo
y asegúrelo con tornillos (no incluidos).
3. Instale el disipador de calor en la luz “mPOWER Stud
Mount, Threaded” como se indica. El cable pasa por el
orificio central.
4. Instale la luz “mPOWER Stud Mount, Thread” en el
soporte como se indica. El cable pasa a través del alivio
trasero.
5. Instale 2 contratuercas en la luz “mPOWER Stuf Mount,
Thread” como se indica. Apriete a mano hasta el ajuste
final.
6. Ajuste el ángulo de la luz en la dirección deseada y
apriete las 2 contratuercas hasta que quede firme.
Después de que la tuerca haga contacto total con la
superficie de montaje, apriete a mano 1/8 de vuelta (un
par de torsión no superior a 15 in-lbs.)
7. Haga conexiones de cables.
FIG. 1FIG. 1
SOPORTE DE MONTAJE MÚLTIPLE
AGUJERO DE
ALAMBRE
SUPERFICIE DE MONTAJE
FIG. 2FIG. 2
*PARA USO CON STUF MOUNT PODERS ÚNICAMENTE SOPORTE DE
MONTAJE DE LA REJILLA
SOPORTE AJUSTABLE DE 90° ± 15°
LUZ DE MONTAJE CON PASADORES
ROSCADOS
DISIPADOR DE CALOR
2 TUERCAS
DE SEGURIDAD
2 PASADORES ROSCADOS
NO USE HERRAMIENTAS
ELÉCTRICAS PARA
APRETAR
NO USE HERRAMIENTAS
ELÉCTRICAS PARA
APRETAR
2 PASADORES ROSCADOS
