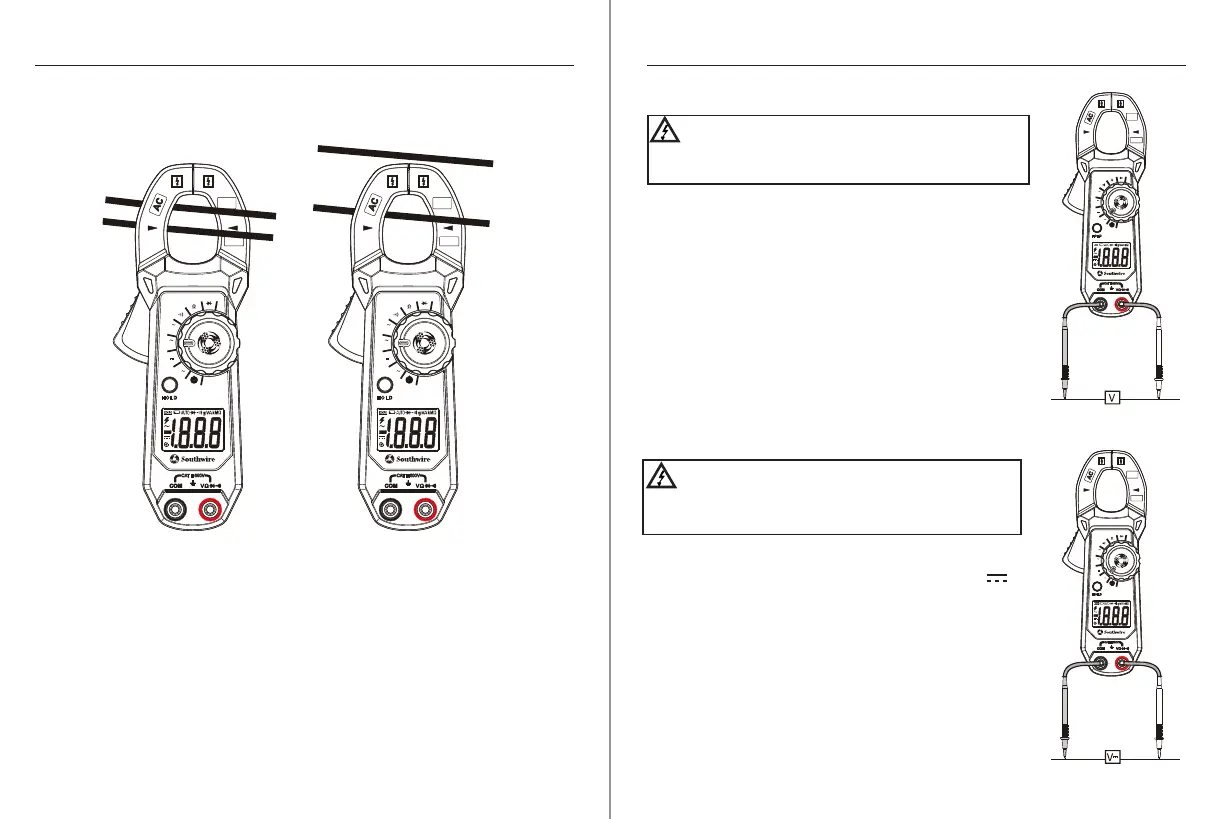

1. Ajuste el interruptor de función giratorio a la posición V~.
2. Inserte el cable de prueba negro en la toma de entrada
de COM y el cable de prueba rojo en la toma de entrada V.
3. Toque las puntas de prueba del circuito que se está
probando.
4. Lea el voltaje en la pantalla LCD.
OperacionOperacion
Mediciones de voltaje de CA
1. Ajuste el interruptor de función en la posición V .
2. Inserte el cable de prueba negro en la toma de entrada
de COM y el cable de prueba rojo en la toma de entrada V.
3. Toque las puntas de prueba del circuito que se está
probando. Toque el cable de prueba rojo con el lado
positivo del circuito y el cable de prueba negro con el
lado negativo del circuito.
4. Lea el voltaje en la pantalla LCD.
Mediciones de voltaje de CC
Observe todas las precauciones
de seguridad al trabajar con
voltajes activos.
ADVERTENCIA:
Observe todas las precauciones
de seguridad al trabajar con
voltajes activos.
ADVERTENCIA:
11
Incorrecto Correcto
