49
7
8
9
13
13

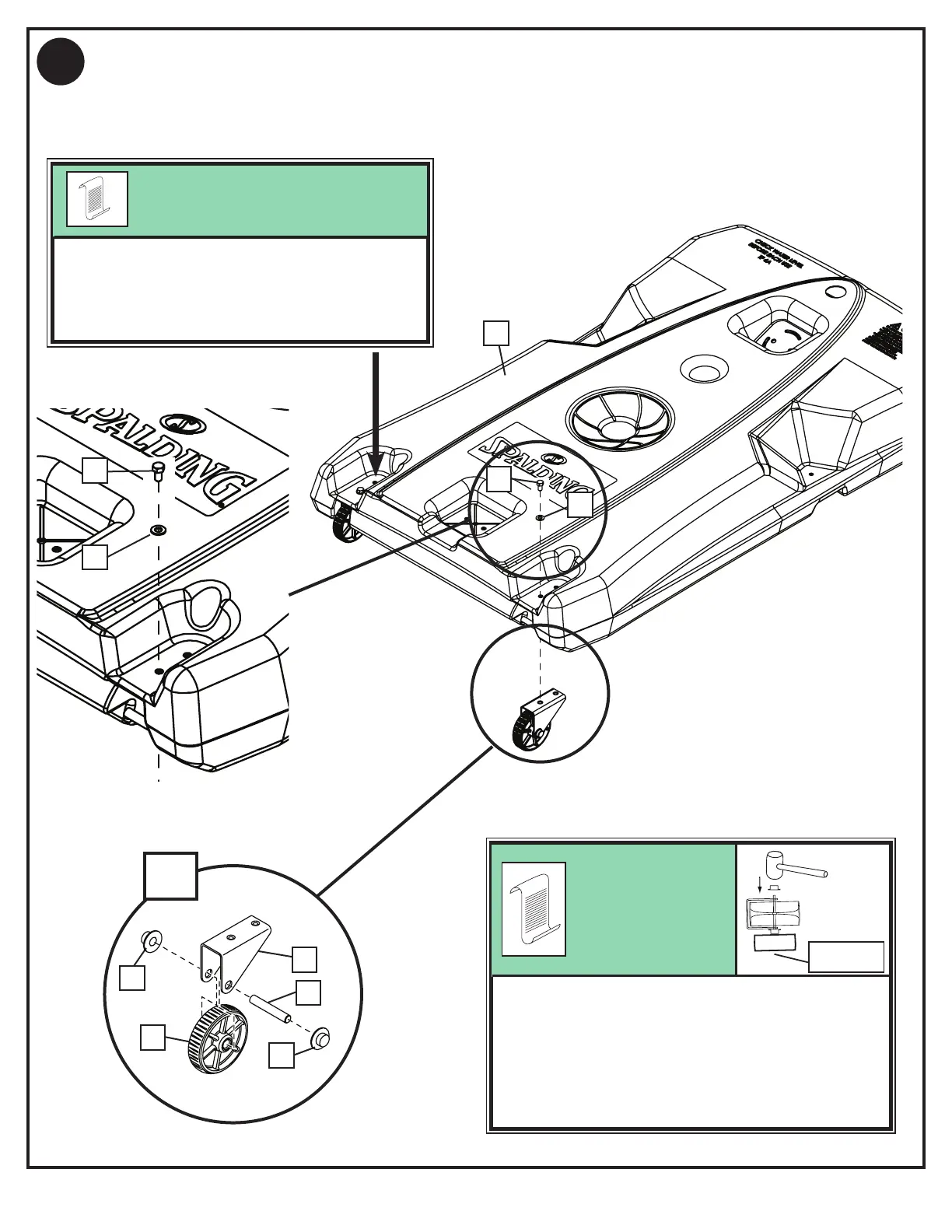

Complete el montaje de la rueda como se muestra en la Figura A. Fije el soporte de la rueda
(7), la rueda (8), el eje (9) y las tuercas de presión (13) a la base (1) con un solo perno (18) y
arandela (51) . Repita el procedimiento para la rueda opuesta.
1.
A.
NOTA
Bloque de
madera
PARA INSTALAR LA SEGUNDA TUERCA A
PRESIÓN:
• Ensamble la tuerca a presión, las ruedas, el eje y el
soporte de la rueda como se muestra.
• Soporte la tuerca de presión/eje desde el extremo
con un bloque de madera para instalar la segunda
tuerca de presión en el eje.
1
18
51
18
51
NOTA
No instale en este momento ambos pernos en el
conjunto de la rueda.
El perno trasero se instalará durante el montaje
del puntal en el paso 3 de esta sección.
